Как открыть крышку корпуса настольного компьютера?
Если вы очень мало знакомы со стационарным компьютером, то вы вероятно еще не знаете о том что нужно учесть перед началом работы. В учет берутся все факторы которые могут повлечь выход из строя некоторых внутренних компонентов, такие как обесточивание оборудования и по возможности использовать антистатический браслет, если его нет то разрядите себя. Если не углубляться в детали, то данная операция выполняется достаточно просто.
Выключить компьютер
Перед открытием корпуса необходимо выключить компьютер. Завершите работу операционной системы, как обычно. На задней панели компьютера найдите выключатель питания и выключите его, как показано на изображении.
Некоторые компьютеры не имеют выключателя питания на задней панели блока питания. Если вы не нашли его, перейдите к следующему шагу.
Отключите кабель питания
Отключите кабель питания, который в настоящее время подключен к блоку питания на задней панели компьютера.
Это важный шаг! Может показаться чрезмерно осторожным отключать кабель питания в дополнение к обычному выключению компьютера, но некоторые части компьютера остаются включенными, даже если кажется, что компьютер выключен.
Отсоеденить все внешние кабели и навесные устройства
Удалите все кабели и другие устройства, подключенные к вашему компьютеру. Это значительно облегчит работу внутри вашего компьютера и дает возможность перемещать его по мере необходимости.
Снимите крепежные винты боковой панели
Удалите крайние винты из корпуса — те, которые крепят боковые панели к остальной части компьютера. Вам, вероятно, понадобится крестовая отвертка, чтобы удалить эти винты.
Отложите эти винты в сторону. Вам нужно будет использовать их, чтобы снова прикрепить боковые панели на свое место, когда вы будете работать внутри своего компьютера.
Будьте осторожны, чтобы не выкрутить винты, которые крепят блок питания к корпусу. Эти винты распологаются ближе к центру, чем фиксирующие винты корпуса, и могут привести к падению блока питания во внутреннюю часть компьютера, в случае их раскручивания, что может привести к повреждению компонентов.
Снимите боковую панель корпуса
Теперь боковая панель может быть удалена. Иногда панель можно просто снять, в то время как в других случаях ее можно прикрепить к корпусу, задивинув с помощью скользящей блокировки. Независимо от механизма, вы можете легко снять панель.
Обзор EATX-корпуса Deepcool Matrexx 70
Корпус Deepcool Matrexx 70 существует в двух версиях: обычной и 3F. Последняя отличается комплектацией тремя вентиляторами и светодиодной лентой с ARGB-подсветкой — именно она попала к нам в тестовую лабораторию. Данная модель позиционируется производителем в качестве «новой концепции, специально спроектированной для получения удовольствия от самостоятельной сборки. Реализуя множество новаторских конструктивных решений, эта архитектура обеспечивает удобство и гибкость при построении конфигурации ПК».
Корпус имеет вполне типовой дизайн. Внешнее покрытие гладкое матовое черного цвета. Пластик окрашен в массе, и все внешние поверхности у передней панели матовые, кроме, разумеется, стекла, что дает вполне обоснованную надежду на ее низкий износ в процессе эксплуатации. Кнопки имеют довольно высокое качество исполнения и функционируют вполне стабильно — без перекосов и заеданий.
Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.
Компоновка
Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

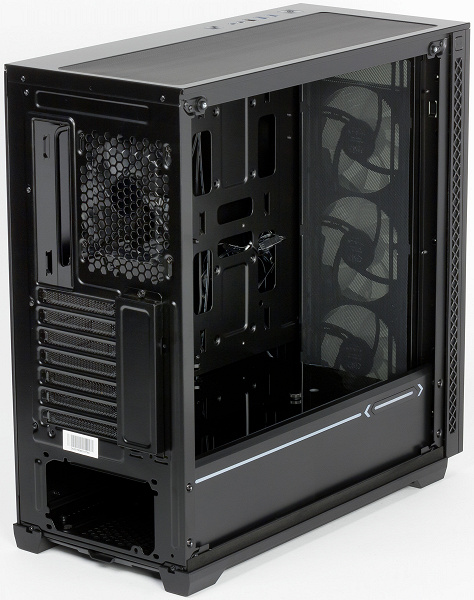

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 330 мм) или ATX (и менее габаритной) и горизонтальным расположением блока питания снизу.
Кожух блока питания тут разборный, он состоит из двух частей: стеклянной крышки и пластиковой боковины. Последняя фиксируется четырьмя винтами под крестовую отвертку, а стеклянная пластина — одним винтом с накатной головкой.
Кожух закрывает место установки блока питания со стороны прозрачной стенки, придавая внутреннему виду корпуса аккуратность и законченность.
Система подсветки
Реализована система подсветки тут вполне типично. В качестве источников света используются три вентилятора и одна светодиодная лента с индивидуальной адресацией светодиодов, которые подключаются ко встроенному контроллеру при помощи трехконтактных разъемов.
По умолчанию управление подсветкой осуществляется кнопкой на верхней панели. Встроенный контроллер питается от разъема SATA Power. Контроллер может подключаться к системной плате отдельным четырехконтактных разъемом, поддерживается управление через Asus Aura Sync и аналогичные решения.
В комплекте поставляется пятипортовый разветвитель для системы подсветки.
Система охлаждения
В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади.
| Спереди | Сверху | Сзади | Справа | Слева | |
|---|---|---|---|---|---|
| Посадочные места для вентиляторов | 3×120/140 мм | 3×120/140 мм | 1×120 мм | нет | нет |
| Установленные вентиляторы | 3×120 мм | нет | 1×120 мм | нет | нет |
| Посадочные места для радиаторов | 120/140/240/280/360 мм | 120/140/240/280/360 мм | 120 мм | нет | нет |
| Фильтр | штамповка | штамповка | — | нет | нет |

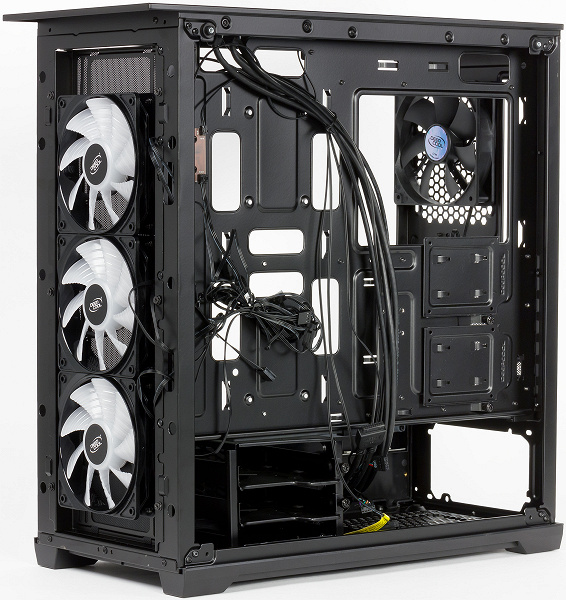

Предустановлено в корпусе четыре вентилятора: один типоразмера 120 мм с управлением питающим напряжением сзади и три типоразмера 120 мм с ШИМ-управлением и индивидуально адресуемой RGB-подсветкой спереди. Передние вентиляторы имеют четырехконтактные разъемы, задний — трехконтактный, так что с точки зрения комплектации вентиляторами получается сборная солянка. И все бы ничего, но корпус, в котором штатно установлено четыре вентилятора, не имеет никаких встроенных средств для управления ими. Это может оказаться весьма неудобно, особенно если системная плата в компьютере не может по каким-либо причинам управлять четырьмя дополнительными вентиляторами.
К счастью, в комплекте есть пятипортовый разветвитель с четырехконтактными разъемами. Таким образом, передние вентиляторы можно подключить к одному разъему на системной плате, а задний вентилятор — к другому.
Как вариант, вместо имеющего зоопарка можно было бы установить четыре одинаковых вентилятора типоразмера 120 мм с ШИМ-управлением и RGB-подсветкой, что выглядело бы более выигрышно внешне и упростило бы подключение вентиляторов.

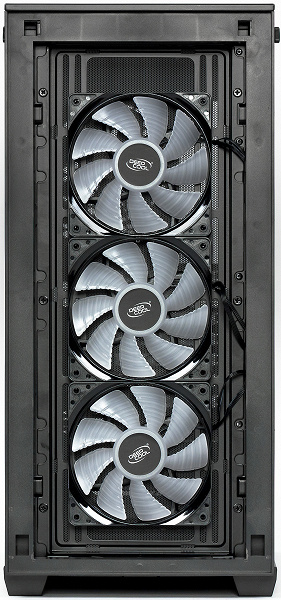

Передние компоненты системы охлаждения устанавливаются на съемный кронштейн, который фиксируется шестью винтами под крестовую отвертку.
В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 280 или 360 мм. Для установки радиатора 360 мм спереди предусмотрено отверстие в кожухе блока питания около передней стенки шасси.
На дне имеется набор монтажных отверстий для установки помпы для СЖО на дискретных компонентах.
Стоит отметить, что места для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать на 3-5 см, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

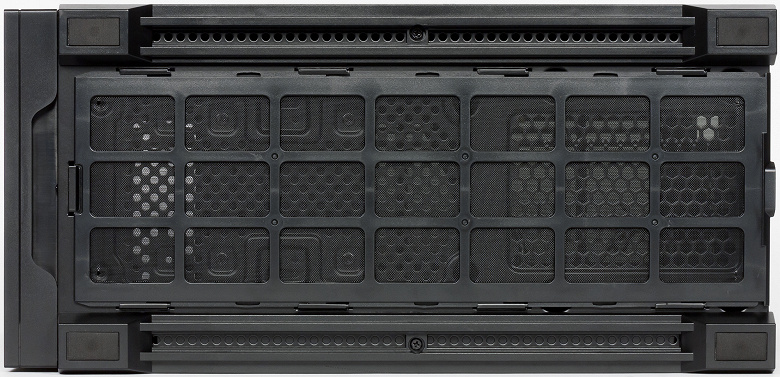

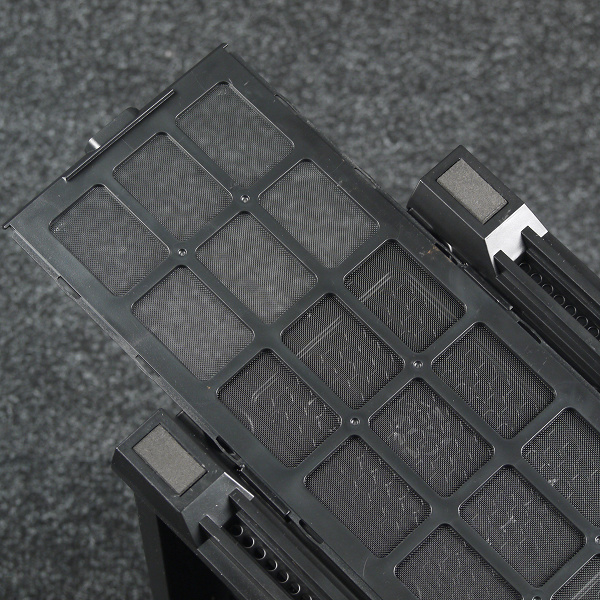

Фильтр на нижней стенке корпуса выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий.
Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.
Спереди фильтр также есть, выполнен он из крупной сетки (штампованного пластикового листа), но крепление у него очень неудобное. Дело в том, что установлен он за вентиляторами, а не перед ними, поэтому нужно быть готовым к тому, что через некоторое время пространство между фильтром и вентиляторами покроется плотным слоем пыли. Фиксируется фильтр на съемном кронштейне для вентиляторов с внутренней стороны с помощью пазов и лепестков, то есть не очень надежно.
Конструкция

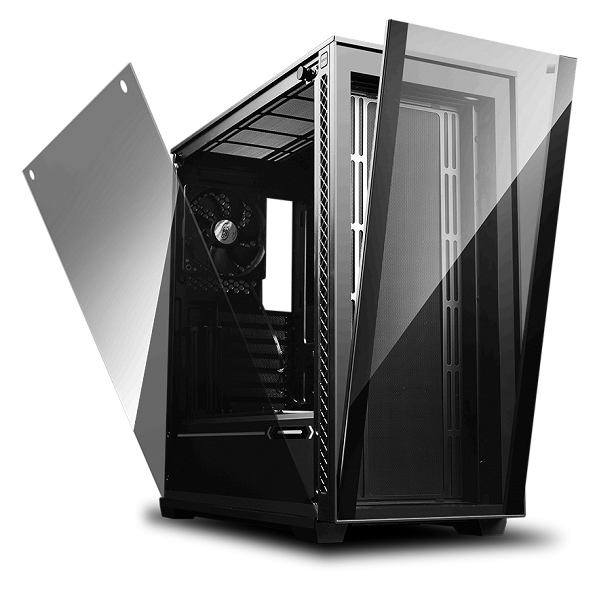

Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из закаленного стекла. Ее крепление — гильотинного типа, с фиксацией при помощи двух винтов с накатной головкой, находящихся в верхней части панели. С внутренней стороны винты имеют прокладки из резиноподобного материала.

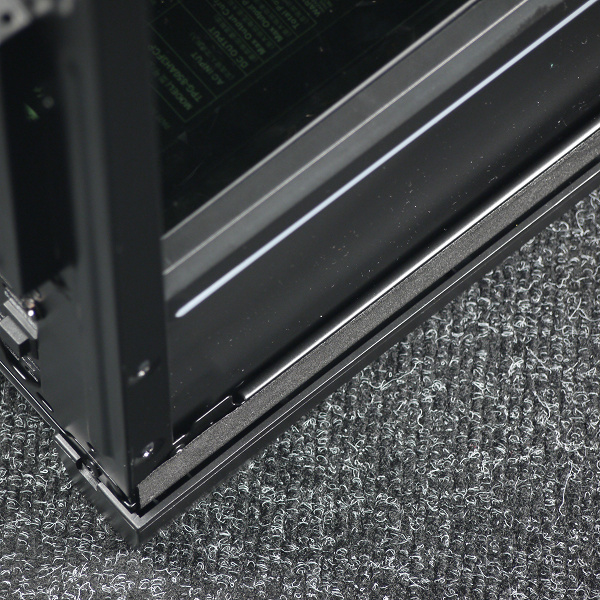

Снизу стенка вставляется в узкий паз, где установлен уплотнитель из вспененного материала. Попадать в паз нужно достаточно точно, что не очень удобно, но зато стенку можно устанавливать и в вертикальном положении корпуса.
Правая стенка имеет аналогичное крепление, но выполнена она из стали.
Передняя панель состоит из двух частей: пластикового основания и стеклянной накладки, которая извлекается при помощи кнопки, размещенной с левой стороны. Под стеклом находится кронштейн с вентиляторами, который прикручен к шасси корпуса.

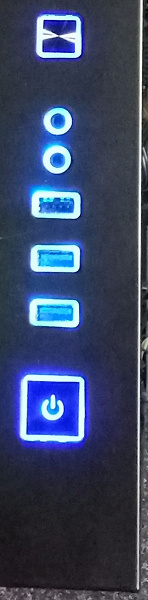

Порты ввода-вывода расположены на верхней панели и представлены минимальным набором: два порта USB 3.0, один порт USB 2.0 и два аудиоразъема (для наушников и микрофона). Расстояние между портами USB такое, что позволяет использовать как минимум пару широких устройств. Также тут присутствуют кнопка включения с опоясывающим индикатором питания и кнопка управления подсветкой с опоясывающим индикатором активности накопителей. Разъемы тут также имеют подсветку голубого цвета, причем работает она и в дежурном режиме.

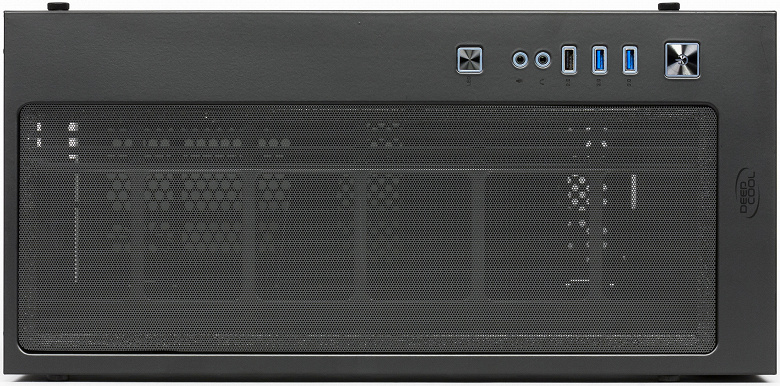

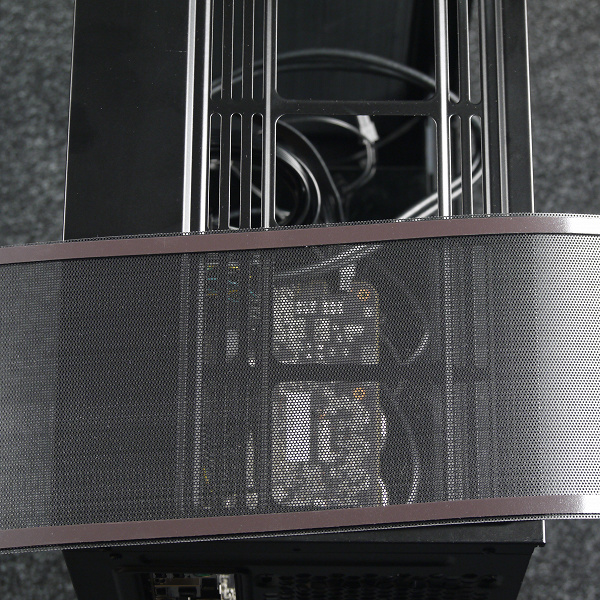

Верхняя стенка у корпуса весьма оригинальная. Если снять фильтр, то перед нами предстает просто монтажная панель для установки компонентов системы охлаждения.
Базируется корпус на четырех пластиковых ножках с небольшими накладками из резиноподобного материала.
Накопители
Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Корзина в данном случае смонтирована при помощи винтового крепления, ее можно снять или немного передвинуть ближе к передней стенке шасси.

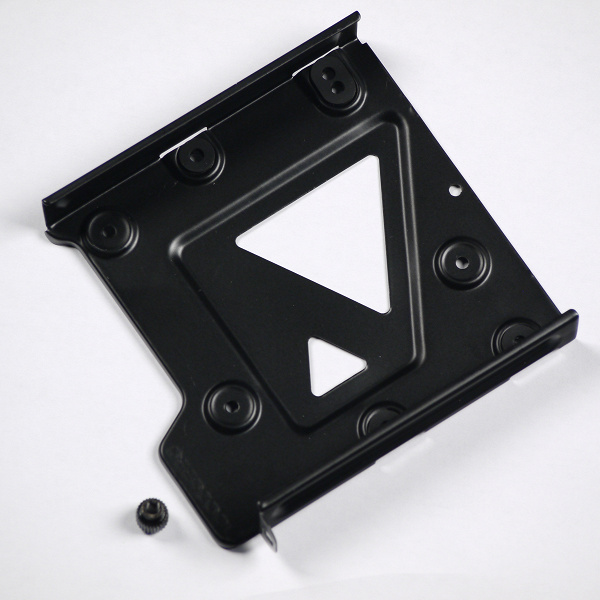

В корзине для накопителей предусмотрены два быстросъемных металлических контейнера в виде П-образных пластин. Контейнеры дополнительно фиксируются винтами с накатной головкой. В данном случае контейнеры универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. Крепление в обоих случаях производится винтами со стороны дна. Амортизирующие элементы тут представлены кругами из вспененного материала, но рассчитаны они исключительно на накопитель типоразмера 3,5 дюйма.
Для накопителей формата 2,5″ предусмотрены два быстросъемных контейнера в виде пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выштамповки. Контейнеры дополнительно фиксируются винтами с накатной головкой.

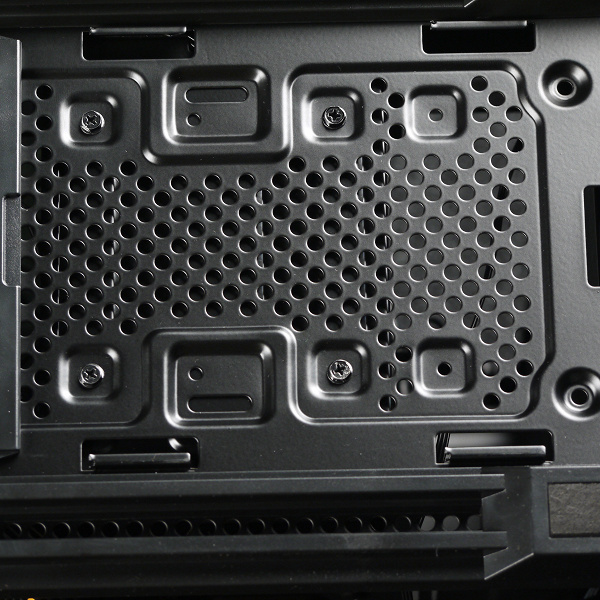

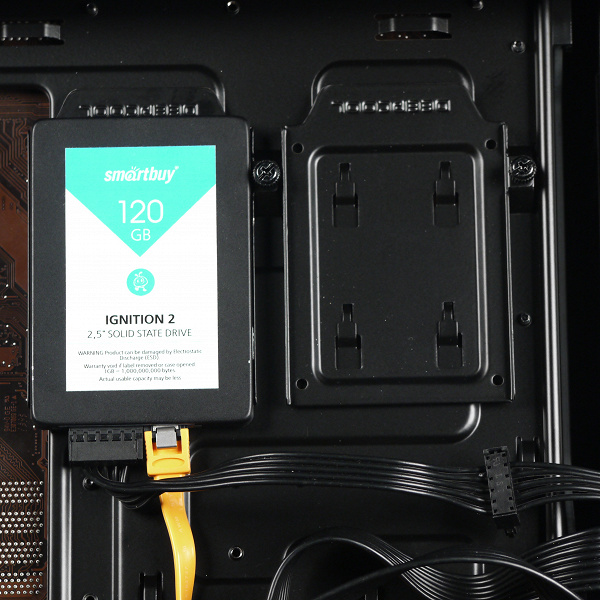

Для накопителя формата 2,5″ предусмотрены два посадочных места на обратной стороне основания для системной платы около передней стенки шасси. Фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в накопитель со стороны дна сквозь основание для системной платы (с лицевой стороны).
Всего тут можно установить шесть накопителей формата 2,5 дюйма или 2×3,5″ и 4×2,5″. Этого вполне достаточно для типичного домашнего компьютера невысокой ценовой категории, да и не только для него.
| Максимальное количество накопителей 3,5″ | 2 |
|---|---|
| Максимальное количество накопителей 2,5″ | 6 |
| Количество накопителей в передней корзине | 2 |
| Количество накопителей с лицевой стороны основания для системной платы | нет |
| Количество накопителей с обратной стороны основания для системной платы | 4×2,5″ |
Сборка системного блока

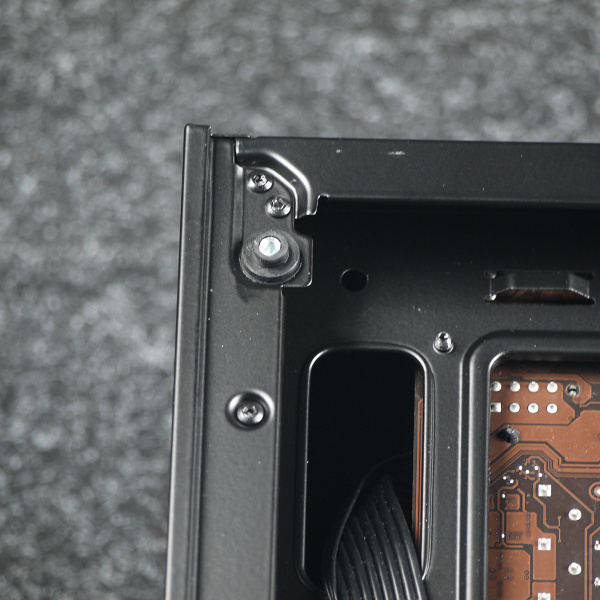

Обе стенки фиксируются при помощи двух винтов с накатной головкой, которые вкручиваются с лицевой стороны панели через сквозное отверстие. С внутренней стороны на винты наклеены прокладки из резиноподобного материала.
После откручивания винтов стенка не отваливается сама собой — для извлечения ее нужно немного отклонить по вертикали, чтобы можно было захватить ее пальцами. В нижней части шасси имеется паз, который предназначен для размещения стенки в установленном положении, что позволило отказаться от нижней пары винтов. В случае прозрачной стенки в пазу имеется уплотняющая вставка из вспененного материала, поэтому стенка встает туда очень плотно.

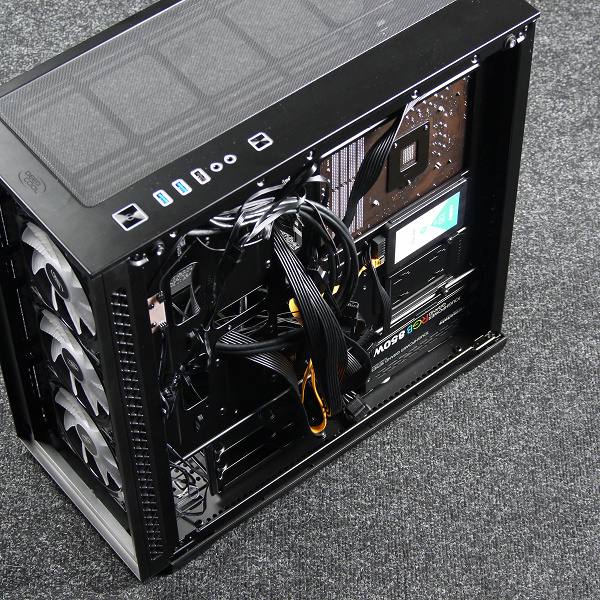

Сборку лучше начать с установки блока питания и прокладки проводов для подключения системной платы.
При установке БП можно пойти двумя путями: разбирать кожух или просунуть БП через отверстие с правой стороны между основанием для системной платы и дном. Второй вариант применим, если БП имеет стандартные размеры и у него не очень много проводов. В противном случае придется воспользоваться первым вариантом. Для этого нужно открутить винт с накатной головкой, удерживающий стеклянную крышку кожуха, и снять ее, после чего открутить четыре винта по краям боковой крышки и сдвинуть ее вверх или снять полностью. Стоит уточнить, что удобство манипулирования боковой крышкой не очень высокое, так как для ее перемещения приходится искать специальную трассу, что занимает определенное время.
После того, как кожух разобран, БП вполне стандартно устанавливается с левой стороны и фиксируется четырьмя винтами. Потом кожух собирается в обратной последовательности.
Корпус предусматривает установку блоков питания стандартных размеров: производитель заявляет возможность установки блока питания размером до 200 мм включительно. Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 180 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.
| Некоторые установочные размеры, мм | |
|---|---|
| Заявленная высота кулера процессора | 170 |
| Глубина отсека системной платы | 185 |
| Глубина отсека для прокладки проводов | 30 |
| Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси | 45 |
| Расстояние от платы до верхней стенки шасси | 45 |
| Длина основной видеокарты | 405 |
| Длина дополнительной видеокарты | 405 |
| Длина блока питания | 200 |
| Ширина системной платы | 330 |

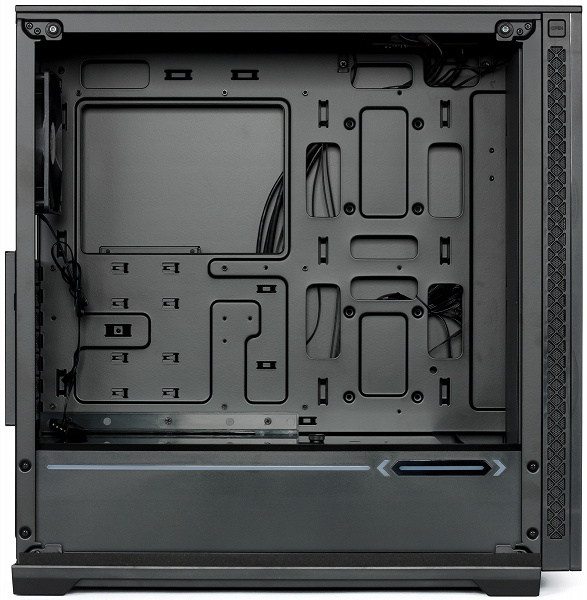

Часть стоек для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов полноразмерной платы формата ATX шириной 244 мм.
В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 170 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 185 мм.
| Наши измерения | Корпус | Шасси |
|---|---|---|
| Длина, мм | 484 | 438 |
| Ширина, мм | 233 | 212 |
| Высота, мм | 492 | 470 |
| Масса, кг | 9 |

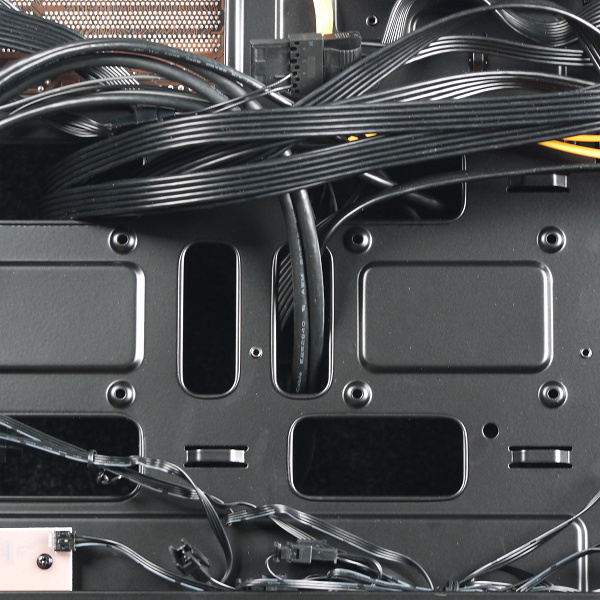

Глубина отсека для прокладки проводов составляет около 30 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. Лепестковые мембраны в монтажных отверстиях отсутствуют.

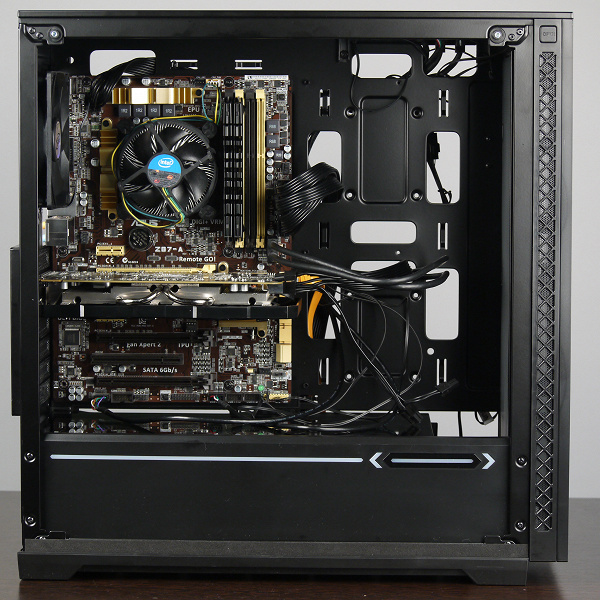

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину 38 сантиметров (и даже больше, если объем корпуса между системной платой и передней стенкой шасси ничем не занят).

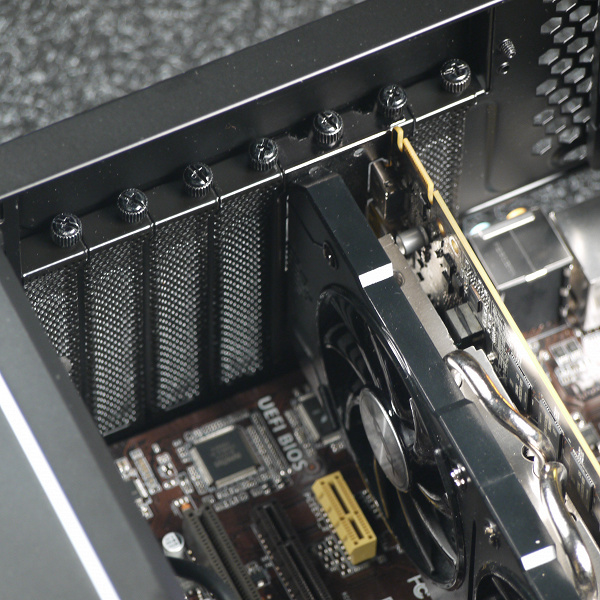

Система фиксации тут самая обычная — крепление на винтах снаружи корпуса с индивидуальной фиксацией и общей декоративной накладкой, которая фиксируется одним винтом под крестовую отвертку. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.
Стоит отметить, что откручивать эти винты можно и изнутри, но для этого потребуется отвертка — как минимум, в первый раз. И этот процесс тут не очень удобен, потому что над панелью с винтами нависает угловой элемент шасси, в итоге вставить отвертку вертикально не представляется возможным, а если вставлять отвертку под достаточно большим углом, это затрудняет процесс сборки. Винт, конечно, рано или поздно открутится, но усилий для этого будет затрачено больше, чем обычно. И все же, такая возможность имеется.
Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтакными разъемами.
Акустическая эргономика
В ходе измерения уровня шума все комплектные вентиляторы управлялись путем изменения питающего напряжения. Это позволило одновременно синхронизировать все вентиляторы и сделать выводы о диапазоне шума при функционировании системы вентиляции корпуса.

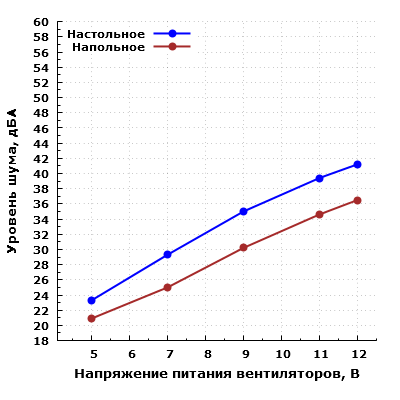

Уровень шума системы охлаждения изменяется от 23,3 до 41,2 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В уровень шума находится на минимально заметном уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29,3 дБА) до повышенного (39,4 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.
При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.
Ослабление уровня шума передней панелью составляет около 7,4 дБА с расстояния 0,35 метра, что является показателем выше среднего для сплошных панелей.
Итоги
Сложно сказать, заинтересует ли Deepcool Matrexx 70 энтузиастов, но судя по процессу сборки, корпус явно для тех, кто любит и умет крутить винты. Также стоит отметить, что для регулярного технического обслуживания корпуса придется каждый раз извлекать кронштейн с вентиляторами, так как фильтр находится с его внутренней стороны. Просто собрать систему и не трогать ее тут не получится.
В целом конструкция корпуса излишне усложнена, но при этом в комплекте отсутствует даже простейший контроллер вентиляторов, а сами вентиляторы установлены разных типов, что не очень удобно.
Deepcool Matrexx 70 представляет собой решение бюджетного уровня, хотя откровенно дешевым его назвать нельзя. Из особенностей можно отметить наличие боковой стенки и передней панели из стекла, а также комплектацию корпуса четырьмя вентиляторами с полнофункциональной ARGB-подсветкой, что в случае корпусов подобной стоимости встречается весьма редко. Система подсветки предусматривает не только ручное, но и программное управление от системной платы.
Продукт получился достаточно нишевый — для тех, кому требуются большие габариты, прозрачная стенка, RGB-подсветка и возможность установить большое количество вентиляторов.
С другой стороны, цена данной модели вполне гуманная, и с большой вероятностью он найдет своих покупателей, несмотря на имеющиеся особенности и недостатки.
В заключение предлагаем посмотреть Live-видео о корпусе Deepcool Matrexx 70:
Как открыть боковую стенку корпуса matrix 75
Корпус компьютера позволяет защитить его от внешних физических воздействий, попадания мусора и пыли, а также способствует снижению температуры компьютерных компонентов (в случае грамотной организации движения воздушных потоков). Иногда просто необходимо получить физический доступ к комплектующим компьютера (для установки новых или замены старых деталей или при желании провести очистку компьютера от пыли). Для этого корпус, естественно, нужно вскрыть.
В этой статье дана инструкция как разобрать корпус компьютера. С помощью неё вы без труда сможете получить доступ к внутреннему содержимому системного блока.
Как разобрать корпус компьютера?
Существует огромное множество вариаций компьютерных корпусов, имеющих собственную систему крепления элементов (включая боковые крышки). Рассматриваемая в этой статье инструкция верна практически для 90% всех современных корпусов.
Шаг 1. Обесточивание компьютера
Первым делом компьютер необходимо обесточить. Это делается с целью обеспечения безопасности, как вашей, так и компьютерного оборудования. Переключите тумблер на блоке питания в положение 0 , если он находится в положении 1 и отсоедините электрический кабель:
Теперь, когда компьютер обесточен, можете смело приступать к разборке корпуса.
Шаг 2. Откручивание винтов
Боковая крышка компьютера может крепиться несколькими способами. Два основных: винтами на задней стороне корпуса (наиболее распространённый вариант) и винтами на боковой стороне корпуса (часто встречается у корпусов с прозрачными боковыми крышками).
Боковая крышка, крепящаяся вторым способом:
В этом случае необходимо всего лишь выкрутить расположенные по углам фиксаторы.
То же самое касается и боковой крышки, расположенной на обратной стороне корпуса. Теперь вы знаете как открыть корпус компьютера.
Шаг 3. Снятие боковой крышки
Порядок действий здесь тоже зависит от варианта крепления боковой крышки на корпусе. Если боковая крышка на корпусе компьютера закреплена первым (наиболее распространённым) способом, то после откручивания винтов необходимо сдвинуть крышку влево до упора, после чего аккуратно снять её.
Если крышка закреплена вторым способом, то после выкручивания фиксаторов крышка может быть свободно снята без каких-либо дополнительных манипуляций.
Теперь у вас есть доступ к материнской плате компьютера:
Для того, чтобы установить боковую крышку обратно, необходимо выполнить все действия в обратной последовательности.
Шаг 4. Как снять переднюю панель корпуса
В большинстве современных корпусов присутствует возможность демонтажа передней панели корпуса с целью установки дополнительных корпусных вентиляторов или очистки фильтров от накопившейся пыли.
Снимается передняя панель легко — снизу имеется выемка для захвата:
После того, как возьмётесь за выемку, приложите некоторые физические усилия для отделения панели от корпуса, но не перестарайтесь! Отделившаяся от корпуса передняя крышка будет держаться лишь на подведённых к ней проводах.
Выводы
Демонтаж боковых и фронтальных панелей компьютера — действие, не требующее каких-либо особых навыков или знаний в компьютерной сфере. Следуя приведённой выше инструкции, вы без труда сможете получить доступ к материнской плате и другим комплектующим компьютера.
Обзор EATX-корпуса Deepcool Matrexx 70
Корпус Deepcool Matrexx 70 существует в двух версиях: обычной и 3F. Последняя отличается комплектацией тремя вентиляторами и светодиодной лентой с ARGB-подсветкой — именно она попала к нам в тестовую лабораторию. Данная модель позиционируется производителем в качестве «новой концепции, специально спроектированной для получения удовольствия от самостоятельной сборки. Реализуя множество новаторских конструктивных решений, эта архитектура обеспечивает удобство и гибкость при построении конфигурации ПК».
Корпус имеет вполне типовой дизайн. Внешнее покрытие гладкое матовое черного цвета. Пластик окрашен в массе, и все внешние поверхности у передней панели матовые, кроме, разумеется, стекла, что дает вполне обоснованную надежду на ее низкий износ в процессе эксплуатации. Кнопки имеют довольно высокое качество исполнения и функционируют вполне стабильно — без перекосов и заеданий.
Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.
Компоновка
Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.
Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 330 мм) или ATX (и менее габаритной) и горизонтальным расположением блока питания снизу.
Кожух блока питания тут разборный, он состоит из двух частей: стеклянной крышки и пластиковой боковины. Последняя фиксируется четырьмя винтами под крестовую отвертку, а стеклянная пластина — одним винтом с накатной головкой.
Кожух закрывает место установки блока питания со стороны прозрачной стенки, придавая внутреннему виду корпуса аккуратность и законченность.
Система подсветки
Реализована система подсветки тут вполне типично. В качестве источников света используются три вентилятора и одна светодиодная лента с индивидуальной адресацией светодиодов, которые подключаются ко встроенному контроллеру при помощи трехконтактных разъемов.
По умолчанию управление подсветкой осуществляется кнопкой на верхней панели. Встроенный контроллер питается от разъема SATA Power. Контроллер может подключаться к системной плате отдельным четырехконтактных разъемом, поддерживается управление через Asus Aura Sync и аналогичные решения.
В комплекте поставляется пятипортовый разветвитель для системы подсветки.
Система охлаждения
В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади.
| Спереди | Сверху | Сзади | Справа | Слева | |
|---|---|---|---|---|---|
| Посадочные места для вентиляторов | 3×120/140 мм | 3×120/140 мм | 1×120 мм | нет | нет |
| Установленные вентиляторы | 3×120 мм | нет | 1×120 мм | нет | нет |
| Посадочные места для радиаторов | 120/140/240/280/360 мм | 120/140/240/280/360 мм | 120 мм | нет | нет |
| Фильтр | штамповка | штамповка | — | нет | нет |
Предустановлено в корпусе четыре вентилятора: один типоразмера 120 мм с управлением питающим напряжением сзади и три типоразмера 120 мм с ШИМ-управлением и индивидуально адресуемой RGB-подсветкой спереди. Передние вентиляторы имеют четырехконтактные разъемы, задний — трехконтактный, так что с точки зрения комплектации вентиляторами получается сборная солянка. И все бы ничего, но корпус, в котором штатно установлено четыре вентилятора, не имеет никаких встроенных средств для управления ими. Это может оказаться весьма неудобно, особенно если системная плата в компьютере не может по каким-либо причинам управлять четырьмя дополнительными вентиляторами.
К счастью, в комплекте есть пятипортовый разветвитель с четырехконтактными разъемами. Таким образом, передние вентиляторы можно подключить к одному разъему на системной плате, а задний вентилятор — к другому.
Как вариант, вместо имеющего зоопарка можно было бы установить четыре одинаковых вентилятора типоразмера 120 мм с ШИМ-управлением и RGB-подсветкой, что выглядело бы более выигрышно внешне и упростило бы подключение вентиляторов.
Передние компоненты системы охлаждения устанавливаются на съемный кронштейн, который фиксируется шестью винтами под крестовую отвертку.
В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 280 или 360 мм. Для установки радиатора 360 мм спереди предусмотрено отверстие в кожухе блока питания около передней стенки шасси.
На дне имеется набор монтажных отверстий для установки помпы для СЖО на дискретных компонентах.
Стоит отметить, что места для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать на 3-5 см, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.
Фильтр на нижней стенке корпуса выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий.
Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.
Спереди фильтр также есть, выполнен он из крупной сетки (штампованного пластикового листа), но крепление у него очень неудобное. Дело в том, что установлен он за вентиляторами, а не перед ними, поэтому нужно быть готовым к тому, что через некоторое время пространство между фильтром и вентиляторами покроется плотным слоем пыли. Фиксируется фильтр на съемном кронштейне для вентиляторов с внутренней стороны с помощью пазов и лепестков, то есть не очень надежно.
Конструкция
Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из закаленного стекла. Ее крепление — гильотинного типа, с фиксацией при помощи двух винтов с накатной головкой, находящихся в верхней части панели. С внутренней стороны винты имеют прокладки из резиноподобного материала.
Снизу стенка вставляется в узкий паз, где установлен уплотнитель из вспененного материала. Попадать в паз нужно достаточно точно, что не очень удобно, но зато стенку можно устанавливать и в вертикальном положении корпуса.
Правая стенка имеет аналогичное крепление, но выполнена она из стали.
Передняя панель состоит из двух частей: пластикового основания и стеклянной накладки, которая извлекается при помощи кнопки, размещенной с левой стороны. Под стеклом находится кронштейн с вентиляторами, который прикручен к шасси корпуса.
Порты ввода-вывода расположены на верхней панели и представлены минимальным набором: два порта USB 3.0, один порт USB 2.0 и два аудиоразъема (для наушников и микрофона). Расстояние между портами USB такое, что позволяет использовать как минимум пару широких устройств. Также тут присутствуют кнопка включения с опоясывающим индикатором питания и кнопка управления подсветкой с опоясывающим индикатором активности накопителей. Разъемы тут также имеют подсветку голубого цвета, причем работает она и в дежурном режиме.
Верхняя стенка у корпуса весьма оригинальная. Если снять фильтр, то перед нами предстает просто монтажная панель для установки компонентов системы охлаждения.
Базируется корпус на четырех пластиковых ножках с небольшими накладками из резиноподобного материала.
Накопители
Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Корзина в данном случае смонтирована при помощи винтового крепления, ее можно снять или немного передвинуть ближе к передней стенке шасси.
В корзине для накопителей предусмотрены два быстросъемных металлических контейнера в виде П-образных пластин. Контейнеры дополнительно фиксируются винтами с накатной головкой. В данном случае контейнеры универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. Крепление в обоих случаях производится винтами со стороны дна. Амортизирующие элементы тут представлены кругами из вспененного материала, но рассчитаны они исключительно на накопитель типоразмера 3,5 дюйма.
Для накопителей формата 2,5″ предусмотрены два быстросъемных контейнера в виде пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выштамповки. Контейнеры дополнительно фиксируются винтами с накатной головкой.
Для накопителя формата 2,5″ предусмотрены два посадочных места на обратной стороне основания для системной платы около передней стенки шасси. Фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в накопитель со стороны дна сквозь основание для системной платы (с лицевой стороны).
Всего тут можно установить шесть накопителей формата 2,5 дюйма или 2×3,5″ и 4×2,5″. Этого вполне достаточно для типичного домашнего компьютера невысокой ценовой категории, да и не только для него.
| Максимальное количество накопителей 3,5″ | 2 |
|---|---|
| Максимальное количество накопителей 2,5″ | 6 |
| Количество накопителей в передней корзине | 2 |
| Количество накопителей с лицевой стороны основания для системной платы | нет |
| Количество накопителей с обратной стороны основания для системной платы | 4×2,5″ |
Сборка системного блока
Обе стенки фиксируются при помощи двух винтов с накатной головкой, которые вкручиваются с лицевой стороны панели через сквозное отверстие. С внутренней стороны на винты наклеены прокладки из резиноподобного материала.
После откручивания винтов стенка не отваливается сама собой — для извлечения ее нужно немного отклонить по вертикали, чтобы можно было захватить ее пальцами. В нижней части шасси имеется паз, который предназначен для размещения стенки в установленном положении, что позволило отказаться от нижней пары винтов. В случае прозрачной стенки в пазу имеется уплотняющая вставка из вспененного материала, поэтому стенка встает туда очень плотно.
Сборку лучше начать с установки блока питания и прокладки проводов для подключения системной платы.
При установке БП можно пойти двумя путями: разбирать кожух или просунуть БП через отверстие с правой стороны между основанием для системной платы и дном. Второй вариант применим, если БП имеет стандартные размеры и у него не очень много проводов. В противном случае придется воспользоваться первым вариантом. Для этого нужно открутить винт с накатной головкой, удерживающий стеклянную крышку кожуха, и снять ее, после чего открутить четыре винта по краям боковой крышки и сдвинуть ее вверх или снять полностью. Стоит уточнить, что удобство манипулирования боковой крышкой не очень высокое, так как для ее перемещения приходится искать специальную трассу, что занимает определенное время.
После того, как кожух разобран, БП вполне стандартно устанавливается с левой стороны и фиксируется четырьмя винтами. Потом кожух собирается в обратной последовательности.
Корпус предусматривает установку блоков питания стандартных размеров: производитель заявляет возможность установки блока питания размером до 200 мм включительно. Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 180 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.
| Некоторые установочные размеры, мм | |
|---|---|
| Заявленная высота кулера процессора | 170 |
| Глубина отсека системной платы | 185 |
| Глубина отсека для прокладки проводов | 30 |
| Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси | 45 |
| Расстояние от платы до верхней стенки шасси | 45 |
| Длина основной видеокарты | 405 |
| Длина дополнительной видеокарты | 405 |
| Длина блока питания | 200 |
| Ширина системной платы | 330 |
Часть стоек для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов полноразмерной платы формата ATX шириной 244 мм.
В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 170 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 185 мм.
| Наши измерения | Корпус | Шасси |
|---|---|---|
| Длина, мм | 484 | 438 |
| Ширина, мм | 233 | 212 |
| Высота, мм | 492 | 470 |
| Масса, кг | 9 |
Глубина отсека для прокладки проводов составляет около 30 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. Лепестковые мембраны в монтажных отверстиях отсутствуют.
Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину 38 сантиметров (и даже больше, если объем корпуса между системной платой и передней стенкой шасси ничем не занят).
Система фиксации тут самая обычная — крепление на винтах снаружи корпуса с индивидуальной фиксацией и общей декоративной накладкой, которая фиксируется одним винтом под крестовую отвертку. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.
Стоит отметить, что откручивать эти винты можно и изнутри, но для этого потребуется отвертка — как минимум, в первый раз. И этот процесс тут не очень удобен, потому что над панелью с винтами нависает угловой элемент шасси, в итоге вставить отвертку вертикально не представляется возможным, а если вставлять отвертку под достаточно большим углом, это затрудняет процесс сборки. Винт, конечно, рано или поздно открутится, но усилий для этого будет затрачено больше, чем обычно. И все же, такая возможность имеется.
Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтакными разъемами.
Акустическая эргономика
В ходе измерения уровня шума все комплектные вентиляторы управлялись путем изменения питающего напряжения. Это позволило одновременно синхронизировать все вентиляторы и сделать выводы о диапазоне шума при функционировании системы вентиляции корпуса.
Уровень шума системы охлаждения изменяется от 23,3 до 41,2 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В уровень шума находится на минимально заметном уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29,3 дБА) до повышенного (39,4 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.
При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.
Ослабление уровня шума передней панелью составляет около 7,4 дБА с расстояния 0,35 метра, что является показателем выше среднего для сплошных панелей.
Итоги
Сложно сказать, заинтересует ли Deepcool Matrexx 70 энтузиастов, но судя по процессу сборки, корпус явно для тех, кто любит и умет крутить винты. Также стоит отметить, что для регулярного технического обслуживания корпуса придется каждый раз извлекать кронштейн с вентиляторами, так как фильтр находится с его внутренней стороны. Просто собрать систему и не трогать ее тут не получится.
В целом конструкция корпуса излишне усложнена, но при этом в комплекте отсутствует даже простейший контроллер вентиляторов, а сами вентиляторы установлены разных типов, что не очень удобно.
Deepcool Matrexx 70 представляет собой решение бюджетного уровня, хотя откровенно дешевым его назвать нельзя. Из особенностей можно отметить наличие боковой стенки и передней панели из стекла, а также комплектацию корпуса четырьмя вентиляторами с полнофункциональной ARGB-подсветкой, что в случае корпусов подобной стоимости встречается весьма редко. Система подсветки предусматривает не только ручное, но и программное управление от системной платы.
Продукт получился достаточно нишевый — для тех, кому требуются большие габариты, прозрачная стенка, RGB-подсветка и возможность установить большое количество вентиляторов.
С другой стороны, цена данной модели вполне гуманная, и с большой вероятностью он найдет своих покупателей, несмотря на имеющиеся особенности и недостатки.
В заключение предлагаем посмотреть Live-видео о корпусе Deepcool Matrexx 70:
Как открыть корпус компьютера
wikiHow работает по принципу вики, а это значит, что многие наши статьи написаны несколькими авторами. При создании этой статьи над ее редактированием и улучшением работали, в том числе анонимно, 12 человек(а).
Количество просмотров этой статьи: 50 923.
В корпусе компьютера расположены все платы, именно корпус защищает их от повреждений и позволяет сформироваться воздушному потоку, их охлаждающему. Зачем же нужно открывать корпус? Чтобы очистить его изнутри от пыли или для установки новых плат. Настольные компьютеры в этом смысле удобнее ноутбуков, в которых, как правило, можно сменить лишь оперативную память и жесткий диск.
Matrix VX — обзор и впечатления о новом корпусе от Thermaltake
В мое личное пользование не так давно попал сравнительно новый корпус от Thermaltake — Matrix VX. Как ни странно, в сети мне не удалось найти ни одного русскоязычного обзора этого, на мой взгляд интересного корпуса, хотя в продаже он уже несколько месяцев.
1. Знакомство
Впервые корпус Thermaltake Matrix VX был представлен на выставке CES 2006. Интересно отметить, что дизайн этих корпусов не характерен для Thermaltake. Производитель позиционирует своё изделие как идеальное для выездных сетевых вечеринок (Lan Parties, ни разу не пришлось учавствовать ). Материал корпуса — алюминий, что позволяет добиться весьма небольшого веса — всего 3,8 кг без блока питания.
Эта линейка корпусов включает в себя четыре основные модификации:
Две из них с окном в стенке корпуса – VD3000BWA@VD3000SWA, соответственно black@silver, и две без оного, с маркировкой VD3000BNA и VD3000SNA.
Модели с предустановленным блоком питания в маркируются не VD3000, а VD3400 и VD3430, в зависимости от заявленной мощности БП.
Мне достался Matrix VX VD3430SWA. Взглянем на спецификации:
В течение длительного времени под брендом Thermaltake выпускалось большое количество качественных алюминиевых корпусов, относящихся к верхней ценовой категории. Но, похоже, производитель наконец-то догадался, что не всякий юзер, желающий купить легкий алюминиевый корпус, способен выложить несколько сотен долларов за модель верхнего ценового диапазона. Наконец-то появилась линейка алюминиевых корпусов ориентированная на энтузиастов с более скромными финансовыми возможностями. Хотя и к дешевым этот корпус нельзя причислить, при цене около 90$ за корпус без блока питания он скорее относится к средней ценовой категории.
Линейка алюминиевых корпусов Matrix VX представленная в черном и серебристом дизайне, с глухой или прозрачной боковой панелью может привлечь внимание множества потенциальных потребителей. Но не повлияла ли более демократическая цена на качество и высокие потребительские свойства, которыми так славятся корпуса Thermaltake?
2. Бочка мёда
Итак, упаковка корпуса выглядит следующим образом:
И хотя корпус легкий, коробка достаточно габаритная, нести неудобно. А производитель не предусмотрел никаких ручек. Пришлось применить старый добрый широкий скотч. 3-4 слоя и импровизккированная ручка готова…
Коробка вскрыта, корпус извлечен на свет божий:
Визуальный осмотр оставляет благоприятное впечатление. Передняя съемная панель, выполненная в основном из пластмассы, достаточно органично смотрится на алюминиевом корпусе. Достигается это в основном тем, что и пластик и алюминий корпуса выкрашены в один цвет, имитирующий алюминий! И если бы мы доподлинно не знали, что корпус действительно алюминиевый, его можно было бы принять за «хлипкий» стальной, ведь вес корпуса всего 3,8 кг. Но это скорее придирки.
Съемная передняя панель спереди, включая заглушки, забрана алюминиевой сеткой, что придает корпусу не только стильный внешний вид, но и способствует лучшему охлаждению — внутрь попадает намного больше воздуха, а пыль на входе отфильтровывается через фильтры, напоминающие редкий поролон. И это не пустые слова. Можно прямо заявить, что «с пылью покончено!» Во всяком случае большая ее часть остается на передней решетке и фильтрах. Это иногда при дает неэстетический вид передней панели, но она легко снимается и моется.
Панель снимается целиком, держится она на шести фиксаторах. Сняв ее, мы получаем доступ к переднему вентилятору со съемным нейлоновым фильтром, который можно мыть. Выше находятся четыре решетчатых заглушки, которые вместе с тем выполняют функцию экранов электромагнитных шумов. Выломав заглушки, при необходимости есть возможность вернуть их на место с помощью винтов. Однако нижняя 3,5-дюймовая заглушка не восстановима.
Передний и задний 120 мм вентиляторы фиксируются на пластиковых брекетах, что облегчает установку и демонтаж. Вентиляторы смещены относительно плоских решеток корпуса примерно на 0,5 см, что улучшает воздушный поток и снижает шум. Устройством корпуса предусматривается использование альтернативных охлаждающих устройств, размером 120 и 92 мм, а также водяного охлаждения.
Выключатели и светодиоды прикреплены непосредственно к передней панели.
Поэтому при снятии и установке передней панели нужно вручную разъединять/соединять провода при помощи разъемов. Может быть это кому-то не понравится, но быстро соединяющийся/разъединяющийся разъем гораздо лучше неразъемного соединения, зачастую присутствующего в более дешевых корпусах.
Еще один спорный момент – это верхняя панель формата 3,5 дюйма. Ее передняя пластина интегрируется в большую лицевую панель. По задумке инженеров Tt она должна быть неподвижной. Больше ни один из 3,5-дюймовых отсеков не имеет отверстий под винты для ее установки. Верхнее расположение удобно, когда корпус находится под столом, однако, если он находится на столе – удобство становится достаточно спорным.
Внутри корпус достаточно просторный, чтобы вместить самую большую материнскую плату формата Standard ATX, не говоря о Micro ATX.
Однако плата Extended ATX в него уже не войдет, что, опять таки, не является критичным.
Отдельно хочется сказать о качестве изготовления корпуса. Оно достойно всяческих похвал. Хотя внутренняя поверхность ничем не обработана, как говорится «голый алюминий», в корпусе невозможно не то что порезаться, даже оцарапать палец. Как говорится – «ни сучка – ни задоринки».
(кликните по картинке для увеличения)
165Кб
Ребро жесткости, одновременно являющееся и опорой блока питания, изготовлено съемным, что очень полезно, например, при снятии и замене блока питания.
Очень удачно расположена корзина для жестких дисков. Лучшего места для рейд-массива и не придумаешь! Но если у нас один винчестер, под ним остается много свободного места, достаточного для размещения вентилятора/радиатора/помпы или чего-то еще.
Традиционно используется безвинтовое крепление плат расширения.
(кликните по картинке для увеличения)
Качество фиксации и удобство использования можно оценить как «удовлетворительное», решил я сначала написать. Но совсем недавно произошел неприятный случай, при втыкании в разъем TV-тюнера антены, плата тюнера отошла из гнезда PCI, пришлось вскрывать корпус и возвращать ее на место. То есть фиксация не очень, мягко говоря, хорошая. Однако, при желании можно вернутся к традиционному способу крепления, с помощью винтов. Для этого откручивается 3 винта, держащих блок защелок. Все заглушки, при необходимости, легко устанавливаются обратно.
Для безвинтового крепления внешних 5,25-дюймовых и внутренних 3,5-дюймовых устройств используются специальные пластиковые «салазки». Внешние 3,5-дюймовые устройства фиксируются только с помощью винтов.
В комплект поставки входят также:
•Инструкция по эксплуатации (на английском языке)
•Набор салазок для крепления 3,5’’ и 5,25’’ устройств, закрепленных в специальных лотках, которые могут устанавливаться в корзину для винчестеров.
•Петля для установки запорных средств
•Набор «метиз»
•Пара пластиковых стяжек для проводов
•Стандартная backplate. Причем сделана она очень интересно и качественно, представляет собой трехслойную конструкцию: с алюминиевой рамкой, стальной вставкой, и пластмассовой этикеткой.
Винтов и крепежей для материнской платы не пожалели, последних – 12 штук, из них 10 медного цвета и 2 – хромированных, они изготовлены чуть более длинными и используются для крепления платы в углублении в средней части боковой стенки корпуса.
Корпус достаточно вместительный. Сборку производить удобно. На фото можно оценить размещение элементов, включая DVD-ROM, блок питания стандартных размеров и два жестких диска.
(кликните по картинке для увеличения)
106 Кб
Единственное, что показалось неудобным, так это несколько короткие провода от внешней 3,5-дюймовой панели. При работе, через решетку лицевой панели довольно ярко светят диоды голубого цвета, установленные на переднем 120-мм вентиляторе.
(кликните по картинке для увеличения)
еще он светится. 50Кб
Корпус обеспечивает приемлемую шумовую изоляцию, правда для устройств CD/DVD в меньшей степени. Хотя использование мягких пластмассовых шин для их безвинтового крепления ощутимо снижает вибрацию корпуса.
Два 120-мм вентилятора (1300RPM и 17dB) работают очень эффективно, температура внутри корпуса, в сравнении с моим старым Codegen-6600 упала в среднем на 5-6 градусов. Помимо всего прочего, производитель заявляет, что фронтальный и тыловой вентиляторы выдают не более 17 Дб. Действительно, передний практически бесшумен.
(кликните по картинке для увеличения)
Задний же работает достаточно громко, во всяком случае 17 Дб вызывают сомнение (может мне попался такой экземпляр?)… На мой взгляд на кулере Big Typhoon стоит аналогичный вентилятор.
3. Ложка дёгтя
Хотя корпус продается и без БП, но найти таковой мне не удалось. Поэтому мой Matrix VX VD3430SWA шел в комплекте с блоком питания Tt XP550 PP (W0095 430Вт). Эта модель не имеет какого-либо маркетингового наименования, а поставляется она лишь в комплекте с корпусами Thermaltake (Tsunami Dream, Soprano и др.).
Сначала меня расстроила надпись: 430W ATX 12V V1.3. Как оказалось расстроился я не зря, после сборки системы оказалось, что линия 12V хорошо проседает, даже на моем профиле без разгона. Помимо всего прочего, в динамиках колонок (SVEN SPS-699) появился довольно громкий фоновый «свист», который тоже не прибавил оптимизма. С горя был снова установлен мой старенький CHIEFTEC 360W (HPC-360-202 DF), как ни странно, и линия 12V пришла в норму, и «свист» прекратился. На нем сейчас и сижу. Вот тебе, бабушка и Термальтек…
Сначала думал, что мне достался глючный экземпляр, но затем на глаза попался обзор Олега Артамонова Блоки питания Thermaltake. Часть 2. И все сразу стало на свои места. В руки Артамонова попал TR2 XP550 NP (W0070, 430 Вт), как оказалось, мой XP550 PP (W0095 430Вт) кроме другого цвет корпуса, присутствия пассивного PFC и отсутствия второго вентилятора ничем от него не отличается. Такая же маркировка элементов, одинаковая емкость конденсаторов. Ну разве еще немного другой набор шлейфов и разъемов (шлейф питания SATA-винчестеров с одним разъёмом). Сравните сами:
(кликните по картинке для увеличения)
БП Артамонова
(кликните по картинке для увеличения)
БП мой
Производитель блока тот же – HEC/Compucase. Судя по всему, перед нами 300-ваттная версия HEC’овского блока, промаркированная Thermaltake на 430 Вт. Как бюджетный 300-ваттный блок питания он может быть и вполне неплох – аккуратная сборка, неплохие параметры…
Но за державу обидно. На мой взгляд, устанавливать в хороший алюминиевый корпус ничем не выделяющийся 300-ваттный блок морально устаревшего стандарта не достойно такой уважаемой фирмы, как Thermaltake. Тем более наклеивать на этот БП этикетку «430 Вт». Это уже не просто обман, а диверсия и саботаж, который, может привести, как минимум к выходу из строя блока питания, а как максимум… Ведь корпуса Tt для офисных машин не покупают!
Хотя Matrix VX далеко не самый дешевый корпус, основным его достоинством является все-таки относительно низкая цена. За примерно 90 у.е. пользователь получает качественно изготовленный, легкий, достаточно крепкий, хорошо скомпонованный, обладающей хорошей шумоизоляцией алюминиевый корпус. Плюс два тихих 120-мм вентилятора. «Light as a Feather, Solid as a Rock» – так говорит об этом корпусе производитель. Думается, скала все-таки тверже… Жесткость этого корпуса можно сравнить со стальным корпусом, изготовленного из 0,7-0,8 мм стали, хотя вес у Matrix VX в половину меньше.
Хотя качественная алюминиевая конструкция делает этот корпус таким же прочным, как и большинство более тяжелых стальных, некоторые детали всё же говорят о его бюджетной ориентированности. Сюда можно отнести и достаточно дешево выглядящую пластиковую лицевую панель, и необработанную внутреннюю поверхность корпуса и т.д. Но для пользователя, предпочитающему эстетике функциональность – корпус является очень достойным:
-
+ легкая алюминиевая конструкция;
+ хорошая жесткость корпуса;
+ отличная вентилируемость корпуса;
+ фильтры на решетчатых заглушках передних отсеков;
+ съемный моющийся фильтр фронтального вентилятора;
+ устойчивое к механическому воздействию (царапинам и т.д.) внешнее покрытие корпуса;
+ превосходное качество изготовления корпуса, при сборке невозможно даже поцарапаться;
+ удобное безвинтовое крепление большинства внешних и внутренних устройств;
+ удобные винты с большими «головками» для боковых стенок корпуса (а-ля «долой отвертку»);
+ безвинтовое креплении плат расширения;
+ легко съемный отсек для жестких дисков (до 4-х устройств);
+ ультратихий 120-мм LED вентилятор «на вдув» и тихий 120-мм вентилятор «на выдув»;
+ возможность установки дополнительных средств охлаждения;
+ хорошая шумоизоляция;
+ датчик вскрытия корпуса.
Хотя корпус мне очень понравился, в нем можно обнаружить, если придираться, некоторые недостатки:
