Собрал пк

Приветствую читателей, надеюсь на спасателей.

Вчера в днсе закупился приблудами для нового пк, проц, материнка, озу, бп, корпус, кулер для проца, ссд на терабайт, даже термопасту. Всё это собрал воедино, торжественный момент, запускаю пк, а просто на материнке снизу горит лампочки красным цветом, а именно — BOOT и VGA.

видюха рабочая только переставлена из прошлого пк, с ней проблем нет, ссд ставлю новый — не робит, ставлю старый ссд с накатаной виндой — тоже не катит. Я уже не знаю че делать, надеюсь подскажите.

материнка сдохла. попробуй сбросить биос. если не поможет, то неси её обратно в днс

07 Feb 2021 в 13:34 #27

пол минуты наверное +-

07 Feb 2021 в 13:35 #28

Из офишиал юзер мануала для твоей матери: «

2.7 Post Status Checker

07 Feb 2021 в 13:36 #29

под минуты наверное +-

Первое включение самое долгое, может доходить до нескольких минут. Щас у тебя пост коды указывают что не получает информацию от видеокарты. Попробуй батарейку вынуть на несколько минут, или попроси у знакомых втлеокарту потестить

07 Feb 2021 в 13:39 #30

Первое включение самое долгое, может доходить до нескольких минут. Щас у тебя пост коды указывают что не получает информацию от видеокарты. Попробуй батарейку вынуть на несколько минут, или попроси у знакомых втлеокарту потестить

то есть вынуть батарейку минут на 20, потом все собрать и включить пк, ждать минут 10, а потом уже видно будет ?

07 Feb 2021 в 13:45 #31

друже, мне изначально было понятно, что эти красные лампочки говорят про существование проблемы какой-либо, все равно спасибо

то есть вынуть батарейку минут на 20, потом все собрать и включить пк, ждать минут 10, а потом уже видно будет ?

с батарейкой да

вези в днс, там посмотрят все сразу, может даже бесплатно

я когда закупался также, мужик привез комп, там у него подсветка не работала, говорит, сын 12 лет собрал пк

там перепровели провода — бесплатно и дали комп

07 Feb 2021 в 13:47 #32

друже, мне изначально было понятно, что эти красные лампочки говорят про существование проблемы какой-либо, все равно спасибо

то есть вынуть батарейку минут на 20, потом все собрать и включить пк, ждать минут 10, а потом уже видно будет ?

07 Feb 2021 в 13:48 #33

проц — i5 10400f

мать — Материнская плата ASRock B460M Steel Legend

я просто сижу на высадке уже, со вчерашнего дня, загоняюсь что, что то нае***л сам и размышляю ехать обратно в днс или че вообще делать

пожалел уже что не переплатил 1500 что бы мне в днс собрали пк сами работники

дак похоже на то. просто у тебя новый проц.возможно перепрошивка биоса рил поможет.

для этого даже не надо чтоб комп загружался, но нужен другой, С которого ты скачаешь нужный биос и на флэшку зальешь

07 Feb 2021 в 13:55 #34

дак похоже на то. просто у тебя новый проц.возможно перепрошивка биоса рил поможет.

Его мать поддерживает его проц даже со стоковым биосом. Тем более постчекер выдаёт инфу о проблемах с видеоадаптером и соответственно с BOOT-инициализацией из-за этого. Проблема не с RAM и не с CPU. Проблема либо в видеокарте, либо в материнке.

07 Feb 2021 в 14:00 #35

Его мать поддерживает его проц даже со стоковым биосом. Тем более постчекер выдаёт инфу о проблемах с видеоадаптером и соответственно с BOOT-инициализацией из-за этого. Проблема не с RAM и не с CPU. Проблема либо в видеокарте, либо в материнке.

что самое интересное, у кента таже мп и тот же проц, видюха 970 турбина, все запустилось нормально

07 Feb 2021 в 14:00 #36

Из офишиал юзер мануала для твоей матери: «

2.7 Post Status Checker

Вот про что я и говорил, читай бумагу — в матери есть система диагностики, смотри в книгу сопоставляй сигналы. Проце греется? Если да, то матуха наверное бракованная. В любом не отчаивайся, бери детали мать + цп + бп + память + ssd и нести челикам. Они пусть ставят и сами проверяют. Только в днс могут упираться и морозить, тут нужно будет не очковать и газовать, ты в праве отказаться от этого и получить бабулесы назад. Я вообще скептически к этому магазу отношусь если честно

07 Feb 2021 в 14:05 #37

что самое интересное, у кента таже мп и тот же проц, видюха 970 турбина, все запустилось нормально

Я сомневаюсь, что проблема в совместимости. Скорее всего речь идёт о какой-то физической неисправности какой-то из комплектух. Если видеокарта до этого была рабочей, то с вероятностью в 90% тебе просто попалась бракованная мать, с бракованным PCIe слотом. В идеале, конечно, проверить мать и видеокарту по отдельности, но если возможности нет — то бери мать и неси обратно в ДНС, пусть проверяют там.

07 Feb 2021 в 14:10 #38

Как вариант тестить на какой-то резервной машине запчасти по отдельности. Видюху можно вообще снять и кабель через мать подключить.

Минималка: мать + цп + оперативка + бп + диск, не уверен в последнем, потому что давно не проверял, возможно что диск не нужно. все вентили потом. Читай в доках матери, как она сигналит об ошибках при диагностике перед пуском, раньше вешали динамик на мать и по разным звукам можно было понять, что не так, возможно есть какие-то индикаторы на матери. Если все же ничего не найдешь, то проверяй кабеля. На мать здоровый слот справа (24pin) и слева сверху 4pin. Если оперативы две планки, то по одной ставь проверяй. Если камень Intel, то проверь правильно ли поставил, всякое бывает, у AMD у проца ноги, так что не загнув не поставишь неправильно. Если ничего, проверяй проц, запускай без башни минуты на 2-3, тыкай пальцем если теплый значит работает. Если с планками все ок, тогда либо мать либо бп. Это надо post карту втыкать, смотреть что там за коды. Но это в сервисе делают. Возможно в днс могут сделать диагностику по отдельности, хотя они те еще крысы

Внмимательно чекай как втыкать оперативку, обычно в книжке все очень подробно описано. Плюс там есть инфа о диагностике неполадок

AsRock x570 Extreme4 Wifi ax Post Status Checker Light

So I checked the manual and it literally says the following.

" 2.7 Post Status Checker Post Status Checker (PSC) diagnoses the computer when users power on the machine. It emits a red light to indicate whether the CPU, memory, VGA or storage is dysfunctional. The lights go off if the four mentioned above are functioning normally. "

Well, my light says Boot.

I pulled the m.2 SSD out, I disconnected my SATA knowing full well that isn't it.

I don't understand why I am getting this error, two days before I am passed my RMA period. This is insane to me. I spent over $2500.00 on a new upgrade to run into issues after issues. Please somone help me.

Обзор материнской платы ASRock X570M Pro4. Удачная авантюра

Знакомясь с ассортиментом материнских плат на базе хаба AMD X570, можно обнаружить лишь единственный вариант модели в рамках стандарта mATX. Инженерные наработки компании ASRock часто способны удивлять, радовать и привлекать к себе внимание. Изучим возможности устройства, уделив особое внимание мощности преобразователя напряжений CPU, который, в целом, идентичен у всех начальных плат производителя в этом сегменте устройств под процессоры AMD Mattise. Отдельно стоит отметить и суффикс Pro4, он давно является визитной карточкой моделей без «излишеств», это качество весьма востребовано у местных покупателей.

Вместе с тем, для сборки современного и мощного компьютера тут есть буквально всё. Под нож пустили S/PDIF, отсутствует его реализация даже площадкой на плате. В остальном изделие ничем не уступает своим более габаритным собратьям, позволяя задуматься о сборке системы в компактном корпусе, а в не в традиционном, поддерживающем платы формата ATX. Набор общих возможностей предлагаю изучить по сводной таблице:

Модель	ASRock X570M Pro4
Официальная страница продукта в Сети	asrock.com
Чипсет	AMD X570
Процессорный разъём	AMD AM4
Процессоры	AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память	4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133/2400/2667/2933/3200/3466*/3600*/3733*/3800*/3866*/4000*/4133*/4200*(OC)
Слоты PCI-E	1 x PCI Express 4.0 x16 (x16) — CPU / 1 x PCI Express 3.0 x16 (x8) — APU 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 4.0 x1
1 x PCI Express 4.0 x1
M.2	1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280) — Ryzen 3rd Gen CPU 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Ryzen 2nd Gen CPU 1 x PCI Express 4.0 x4, SATA (Key M, 2230/2242/2260/2280) — Ryzen 3rd Gen CPU 1 x PCI Express 3.0 x4, SATA (Key M, 2230/2242/2260/2280) — Ryzen 2nd Gen CPU 1 x Wi-Fi (Key E, 2230)
Встроенное видеоядро (в APU)	Radeon Series: Vega
Видеоразъёмы	DisplayPort 1.2, HDMI 2.0
Количество подключаемых вентиляторов	5x 4pin
Порты PS/2	1 (клавиатура/мышь)
Порты USB	2 х 3.2 Gen2 (2 разъёма на задней панели (1x C)) 8 х 3.2 Gen1 (6 разъёмов на задней панели) 5 x 2.0 (разъёмов на задней панели нет)
VR Ready	+
Serial ATA	8 x SATA 6 Гбит/с
RAID	0, 1, 10
Встроенный звук	Codec — Realtek ALC1200
S/PDIF	–
Сетевые возможности	Intel I211-AT (Gigabit Ethernet)
COM	1 (внутренний)
LED Addressable Header	1
LED RGB Header	2
TPM	1x SPI (14 pin)
UEFI	UEFI AMI BIOS, 256 Mb Flash ROM
Форм-фактор	mATX
Размеры, мм	244 x 244
Дополнительные возможности	2oz Copper PCB, POST Status Checker (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header, поддержка AMD 2-Way CrossFireX
Цена в рознице, $	220

Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.

Упаковка и комплектация

Коробка небольших размеров, использован не самый плотный глянцевый картон с качественной полиграфией. Выбран необычный цветовой оттенок — ультрамарин, который мало свойственен для продукции каких-либо производителей плат или процессоров.

Тыльная сторона содержит: фото изделия, схематическое отображение портов ввода-вывода на задней панели, перечень основных характеристик и коллаж из основных особенностей. В целом, информативность на высоком уровне, а ключевые особенности отмечены все на редкость понятно и удачно.

Набор аксессуаров минималистичен:

• многоязычная инструкция по быстрой установке;
• памятка по корректной установке модулей памяти;
• диск с драйверами и фирменным ПО;
• наклейка с логотипом компании;
• три крепёжных винта и одна стойка для устройств формата M.2;
• заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
• два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.

Всё чаще на современных платах, где нет предустановленного адаптера беспроводных сетей, можно увидеть отверстия для антенн, выполненные на защитной заглушке, которые могут быть использованы в будущем, здесь предусмотрели сразу три штуки.

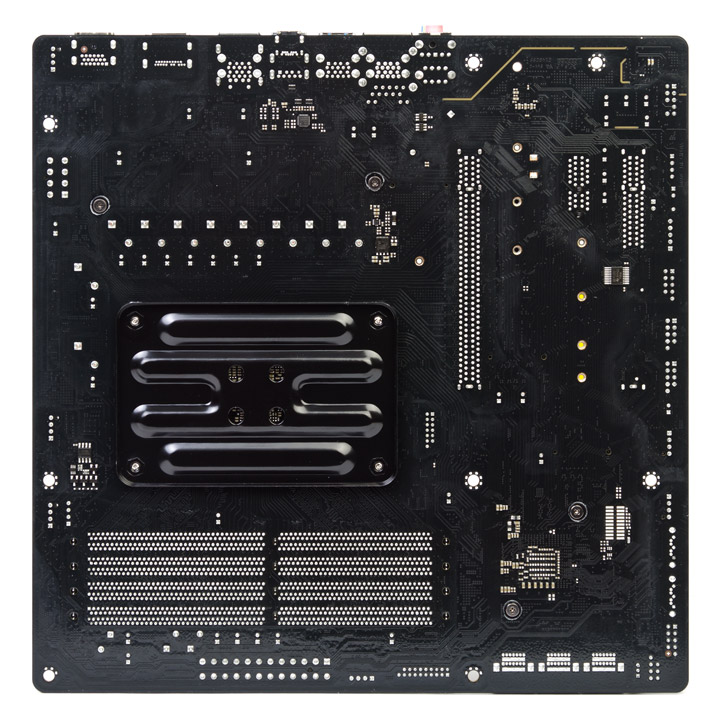

Внешний вид

Роль имиджевой составляющей выполняет увеличенный радиатор цепей питания процессора, он «наползает» на порты. Тем самым, повсеместно используемых нынче навесных пластиковых «козырьков» для этого участка плата лишена. Имеется восемь отверстий для крепления в корпусе. В качестве вспомогательного инструментария используются четыре красных светодиода, распаянных чуть ниже от основного гнезда питания, названных как POST Status Checker. Для добавочных светодиодных узлов имеется три разномастных площадки. Интегрированные элементы подсветки на устройстве отсутствуют как класс.

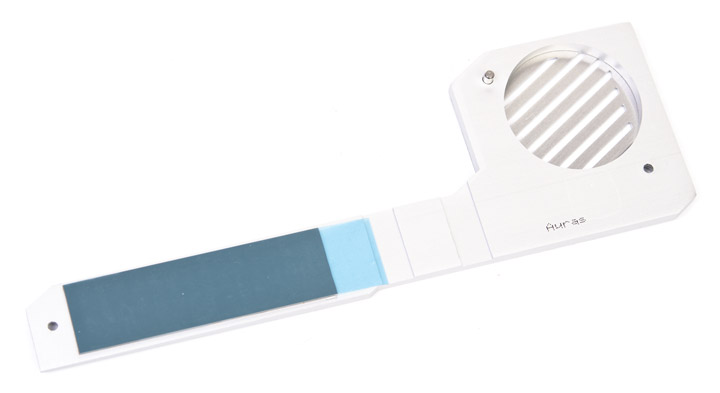

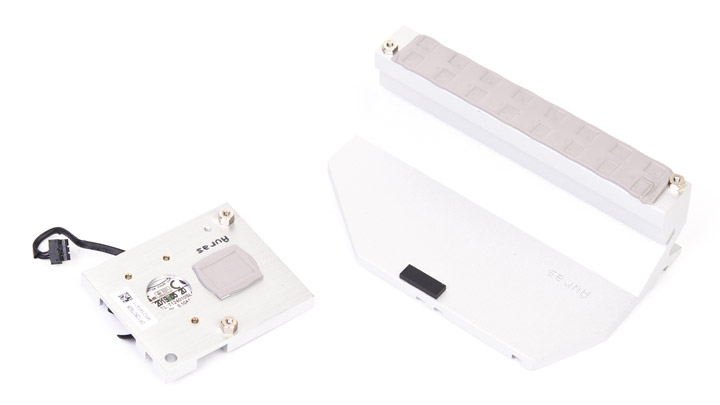

Вспомогательные охлаждающие конструкции монтируются посредством винтового крепления. Сзади кое-где можно встретить электронные компоненты, потому при сборке следует проявить аккуратность.

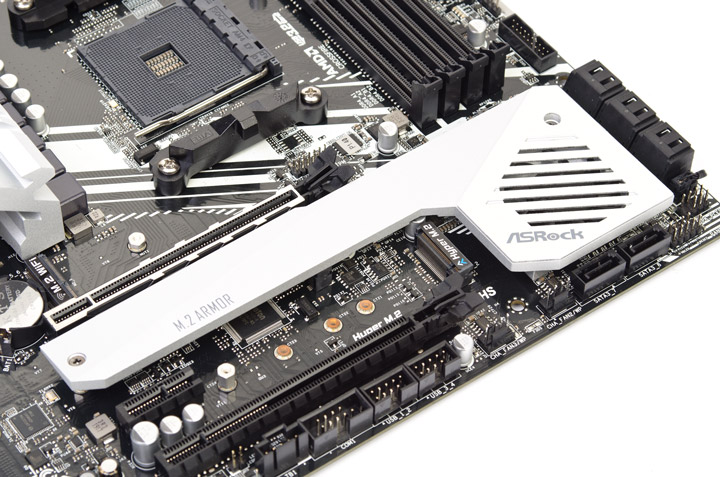

Накладной радиатор в центре будет использоваться для отвода тепла как от хаба, так и от одного из SSD типа M.2. Демонтаж проходит при участии пары винтов.

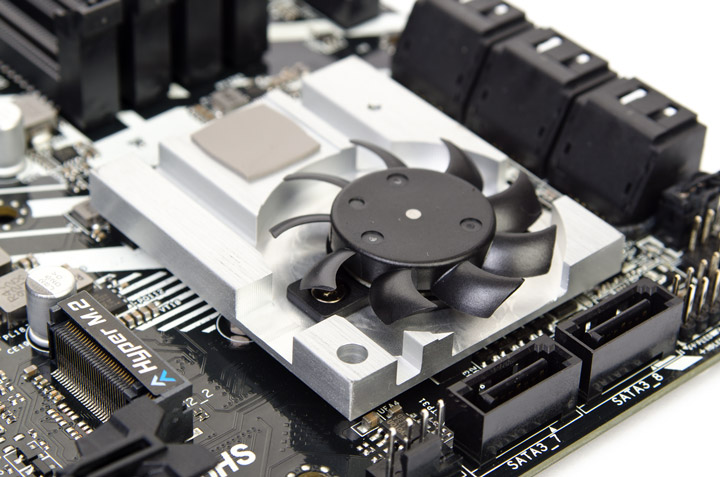

Теплосъёмник у хаба самый незатейливый. Как таковые ребра отсутствуют, имеющиеся прорези можно назвать скорее вентканалами. Эпицентр тепла приходится на участок радиатора с термопрокладкой, передающий тепло вверх — на добавочную пластину. Вентилятор используется с трёхпроводным подключением.

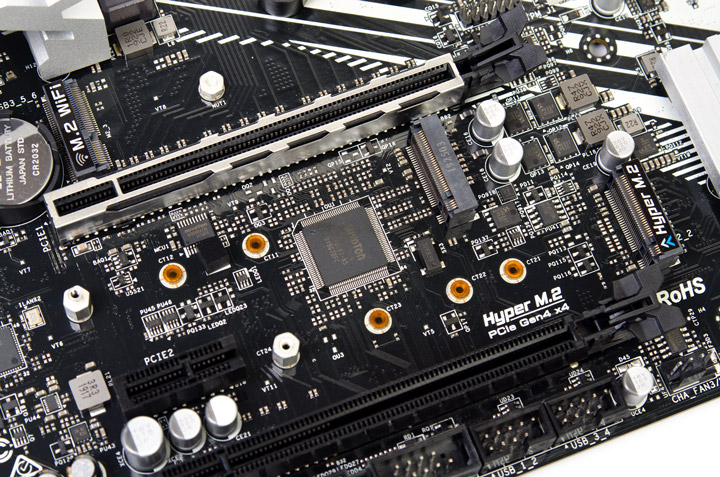

Гнёзд типа M.2 всего три. Верхнее приютилось под сокетом и предназначено оно для адаптера беспроводных сетей (2230). Второе по счёту, расположенное под слотом PCI-E x16, будет работать исключительно с линиями PCI-E, смонтированный здесь накопитель будет покрыт радиатором. Нижнее посадочное место предлагает оба варианта интерфейса (добавлены линии SATA) вместе с увеличенным количеством возможных по размерам устройств. Отказавшись от этого элемента на плате и выкрутив подпорную стойку, открывается возможность для эксплуатации слота PCI-E x1 с любыми устройствами. Казалось бы, мелочь, но и она — предусмотрена.

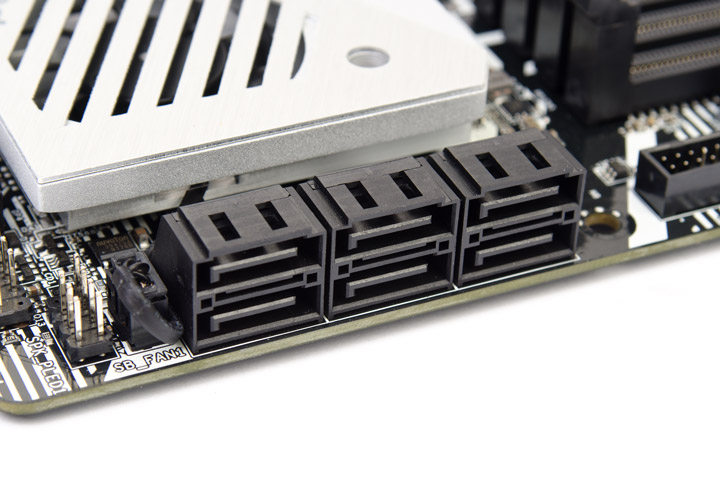

Шесть выходов SATA выполнены продольными гнёздами.

Ещё два смещены к нижней грани, тут они поперечные. Таким образом, суммарное число оказывается равно восьми, и это на плате с уменьшенными размерами! Для корпусных кабелей USB имеется две площадки типа 2.0 и одна версии 3.2 Gen1. Поддержка кабеля для симметричного выхода 3.2 Gen2 не предусмотрена, а рядом с гнездом питания ATX имеется контактная площадка USB 2.0 под нужды фирменного кулера от AMD, но нет проблем в будущем подключить туда какое-либо другое устройство вроде картридера.

Слот под видеокарту снабжён армированием. Нижнее полноформатное гнездо предоставит для работы лишь четыре линии PCI-E. Весьма любопытно выглядит отверстие у чипа проводного сетевого адаптера. Очевидно, здесь подразумевалась возможность монтажа устройств M.2 типа 22110, но отчего-то в последний момент от этой идеи отказались. Допускаю — обнаружились конфликты с видеокартами, идея же была замечательной.

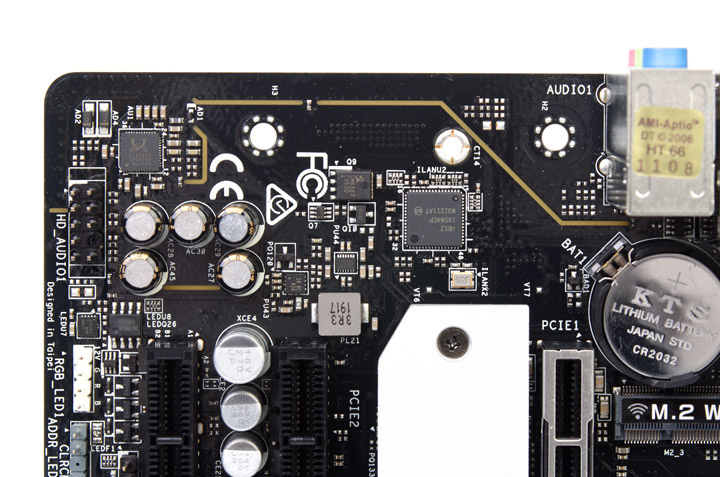

Звуковая подсистема образована кодеком Realtek ALC1200 и группой специализированных конденсаторов. Добавочные операционные усилители и другие бонусные элементы — отсутствуют.

Сокет смещён чуть ниже обычного, вероятно, с целью улучшения температурного состояния стабилизатора SOC Voltage, расположенного над ним сверху. Речь идёт о миллиметрах, и всё же следует проявить бдительность при подборе системы охлаждения для ЦП и отсутствии конфликтов с видеокартой. В нашем тестовом стенде были сложности определённого характера. Кулер достаточно размашистый, а на видеокарте сзади имеется пластина. В итоге получилось собрать систему и работать с ней в режиме отрытого стенда, но вот в корпусе зафиксировать по месту ускоритель точно бы не вышло. Потому кулеры с вентиляторами диаметром 140 мм лучше исключить из кандидатов на приобретение в пару к этой плате.

Элементы для построения VRM уже не раз встречались на прежде рассмотренных недорогих устройствах от ASRock. Производитель использует проверенные решения: ШИМ-контроллер uP9505 от uPI Semiconductor, ему помогают шесть внешних драйверов, таким образом, выходит распространённая схема 4+2 «фазы», а число транзисторов удвоено в составе каждой, потому всего их 12 пар. Каждая составлена из транзисторов Sinopower моделей SM4336NSKP и SM4337NSKP. Для напряжения CPU используются драйверы-удвоители uP1961S (Dual Channel MOSFET Driver with Phase Extension), потому число дросселей здесь также удвоено, а для SOC Voltage выбраны более простые uP1962 (Single Channel MOSFET Driver), потому хватило по одному дросселю на каждый из каналов. Конденсаторы самые рядовые, тогда как у более дорогой ASRock X570 Steel Legend были модели с увеличенным ресурсом до 12 тысяч часов.

Поверхности теплосъёмников с хабом и транзисторами имеют отличный контакт благодаря термопрокладкам достаточных площадей. Для SSD также предусмотрена собственная, немалой площади.

На задней панели имеется приличное число различных выходов. В целом, набор сопоставим с используемым в составе ASRock X570 Steel Legend за исключением упрощения звуковой «панели» — здесь оставили всего три выхода и они уже обычные, а не позолоченные. Также стоит выделить плотность компоновки, с подключением интерфейсных кабелей проблем не будет, а вот каким-либо устройствам здесь будет уже вместе тесновато.

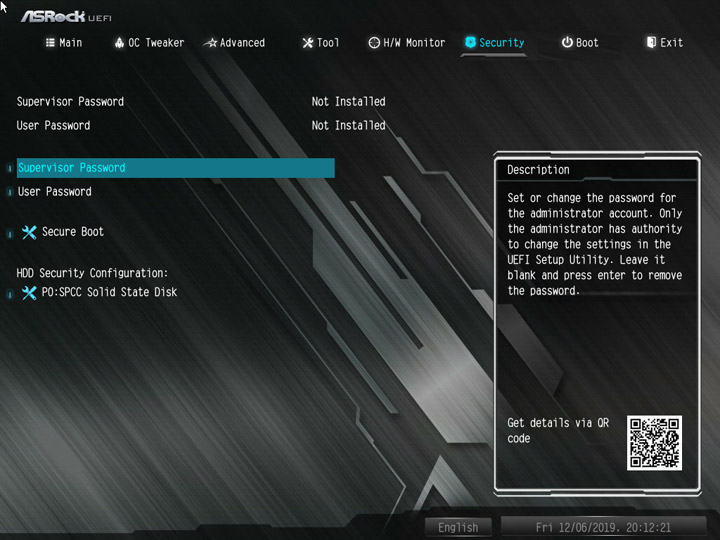

Возможности UEFI

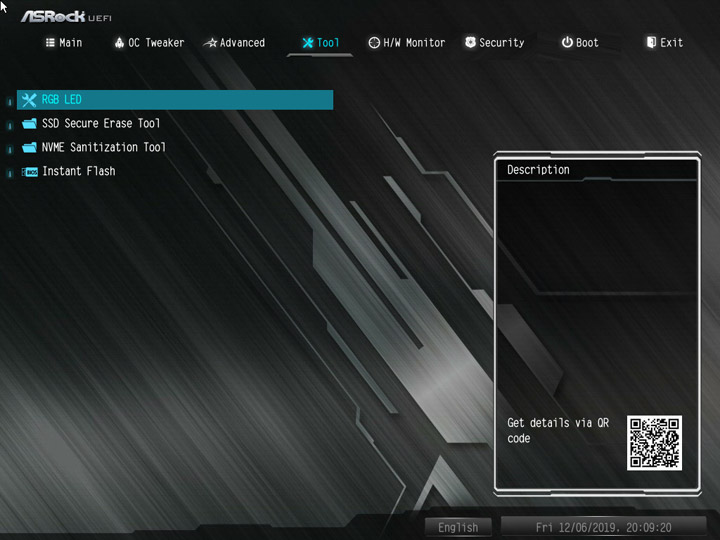

При обновлении прошивки проблем не возникало. Я использовал Instant Flash, интегрированный в состав UEFI механизм.

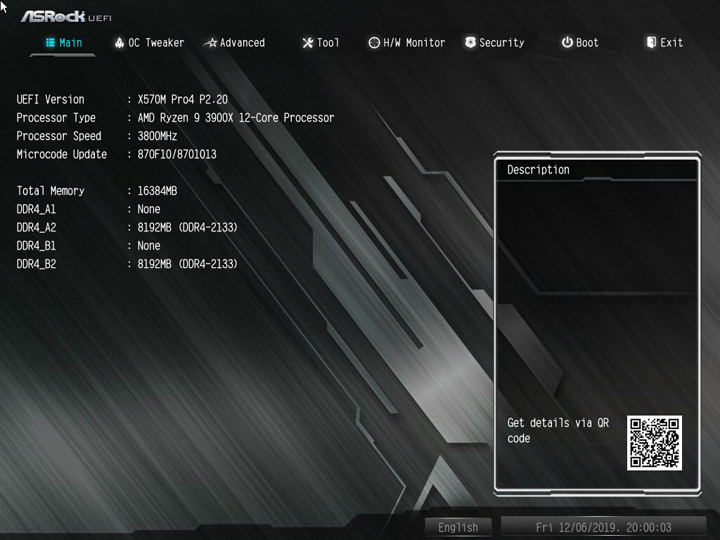

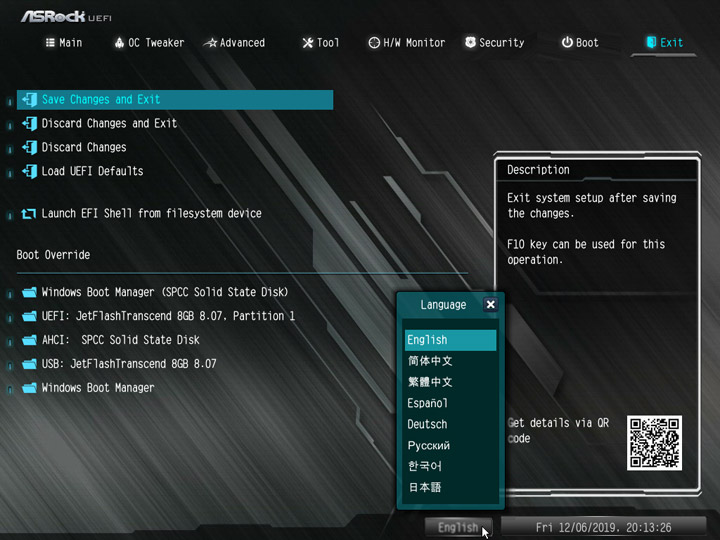

Имеется единый режим работы с настройками, обошлись без «упрощённой» версии. На странице Main будет отображаться информация о ключевых системных компонентах.

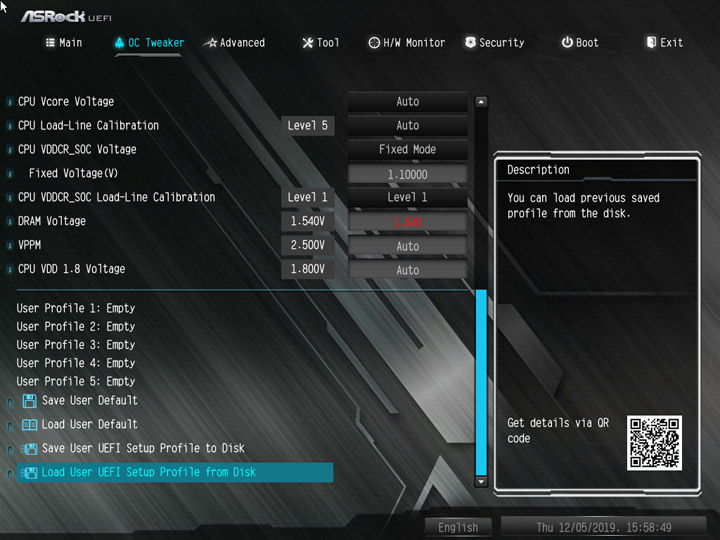

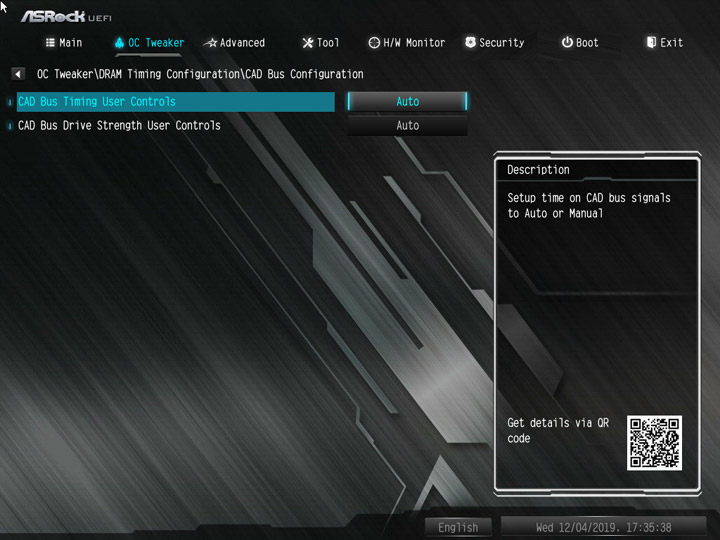

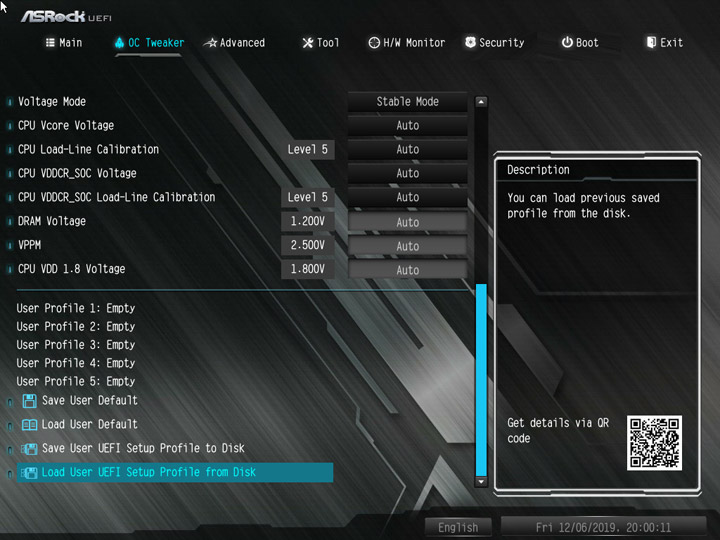

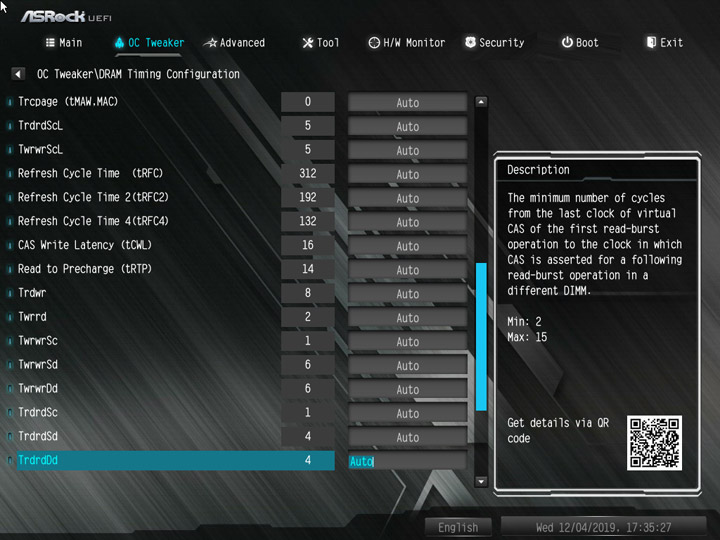

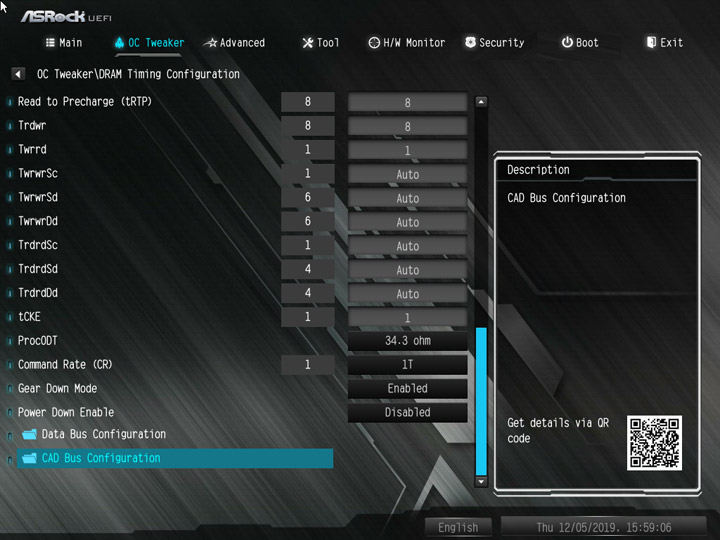

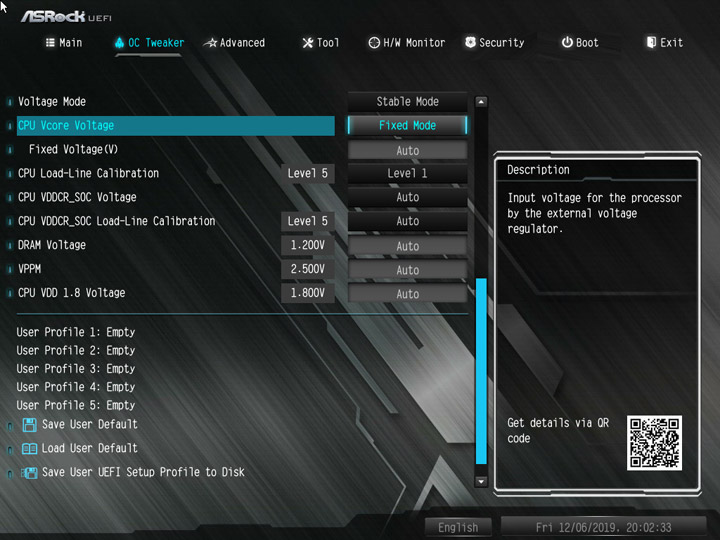

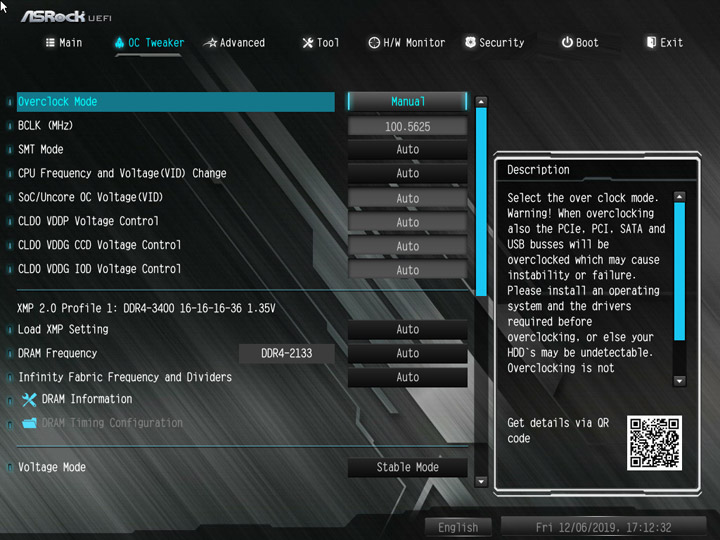

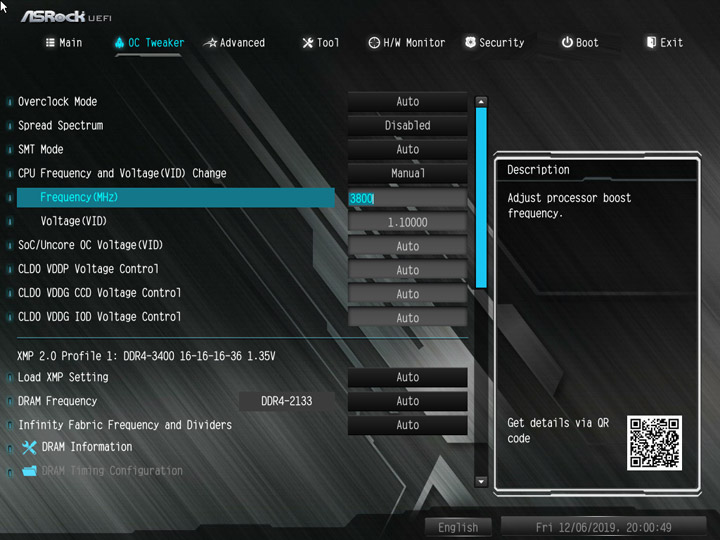

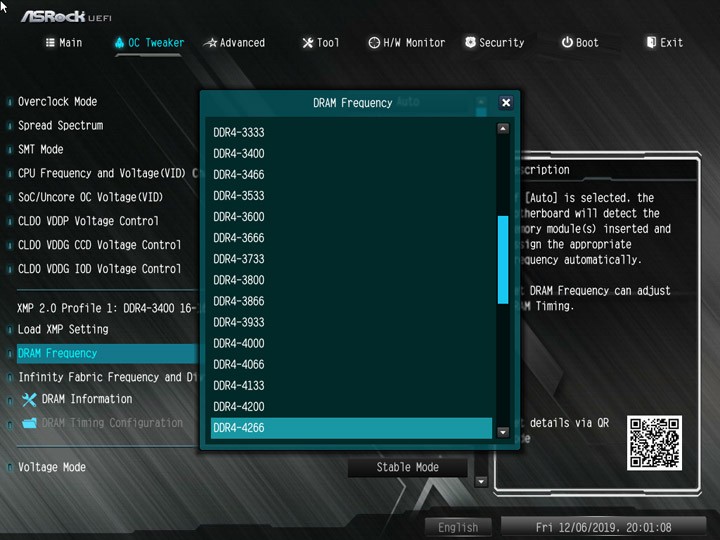

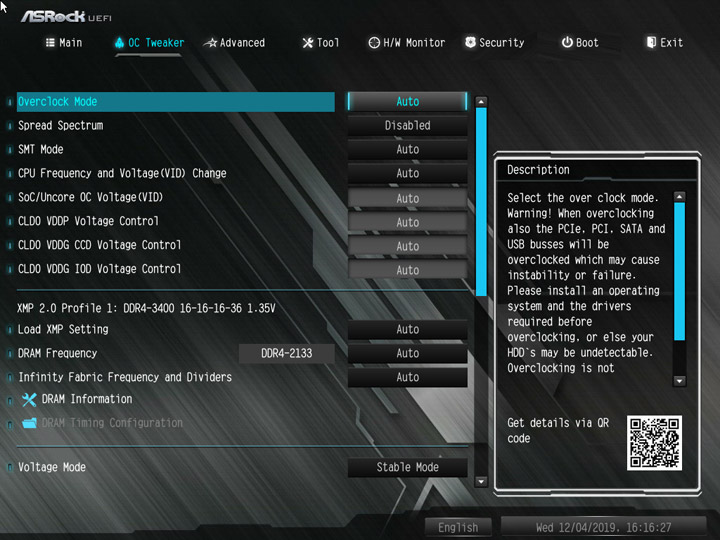

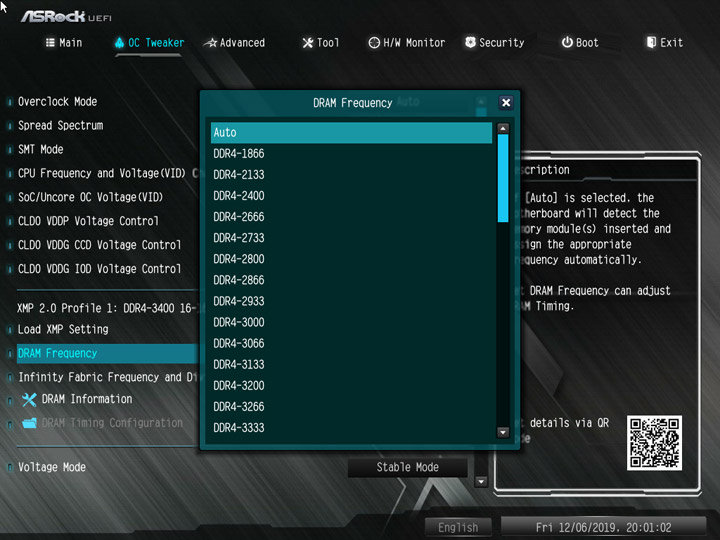

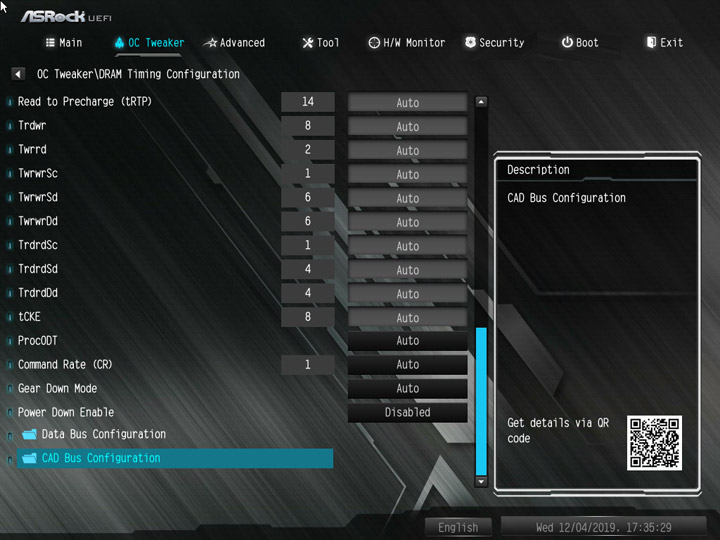

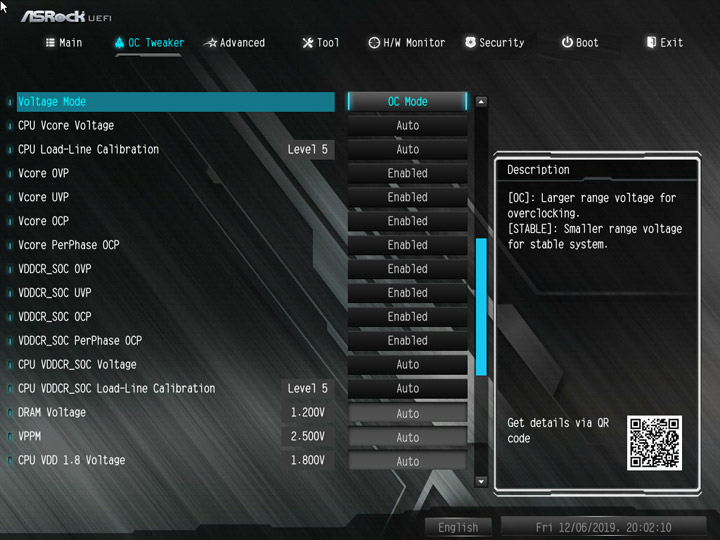

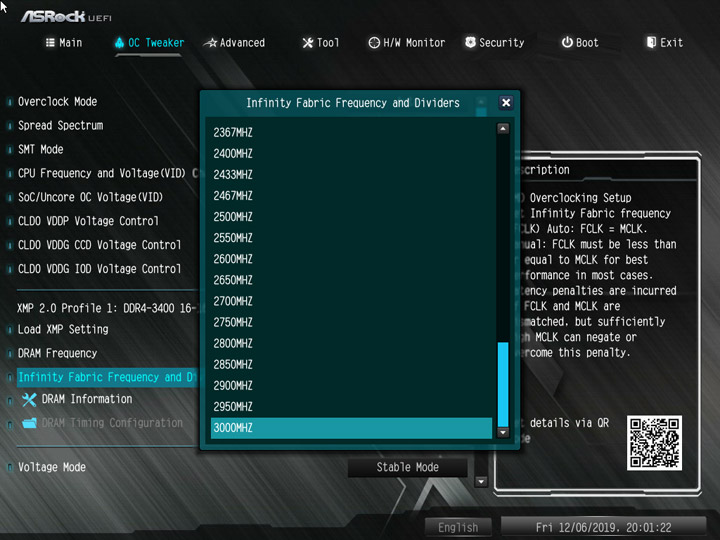

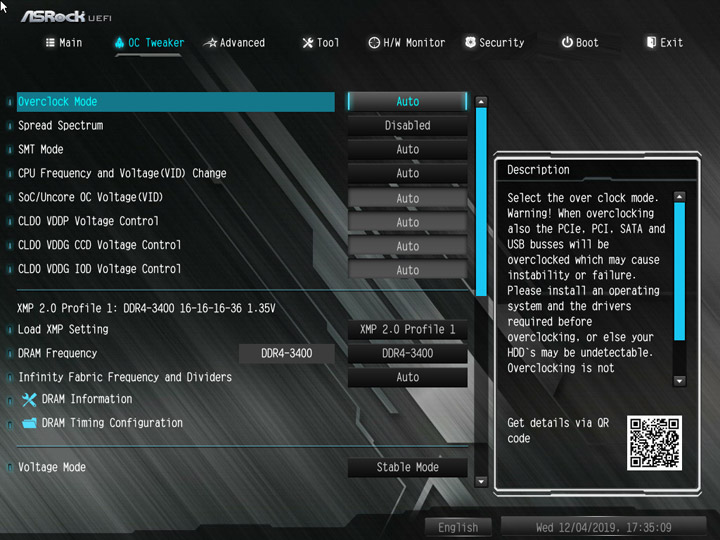

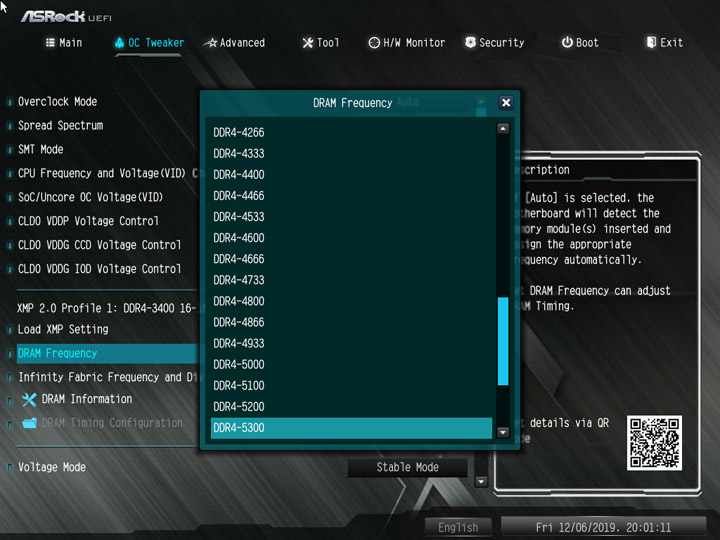

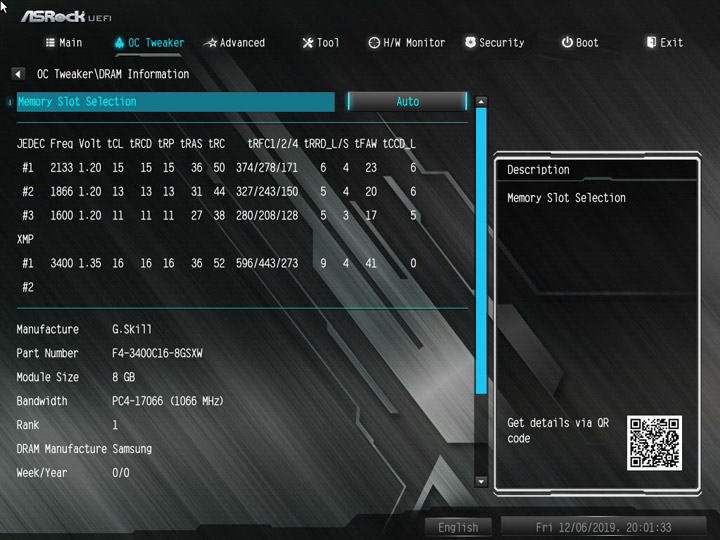

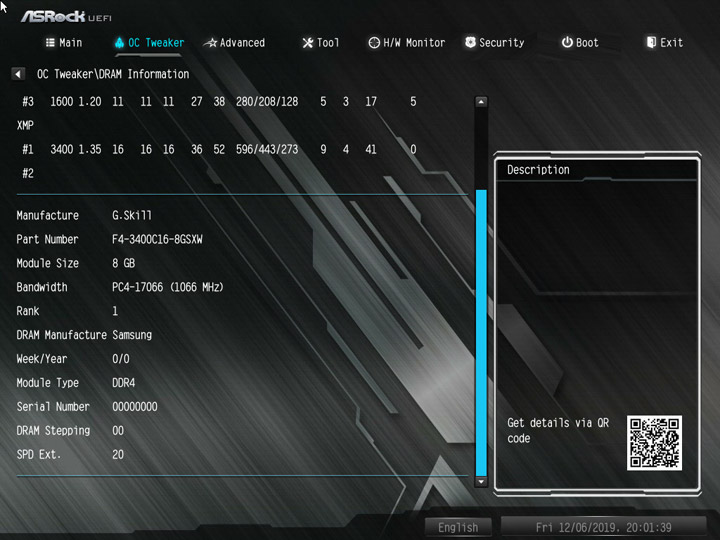

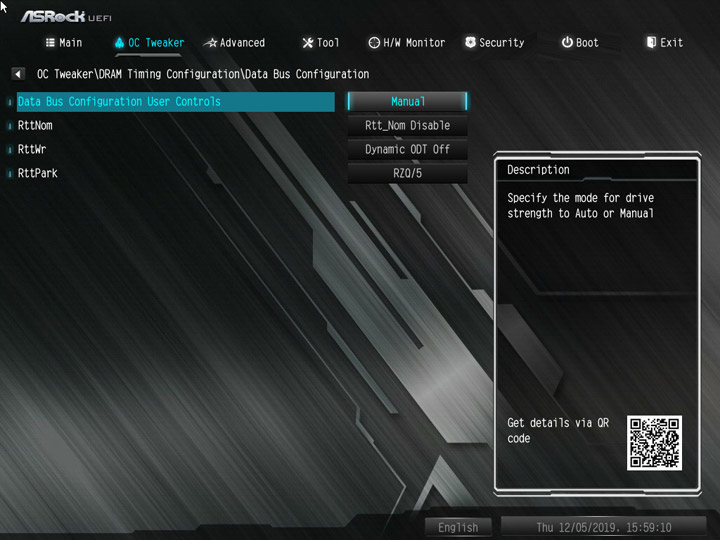

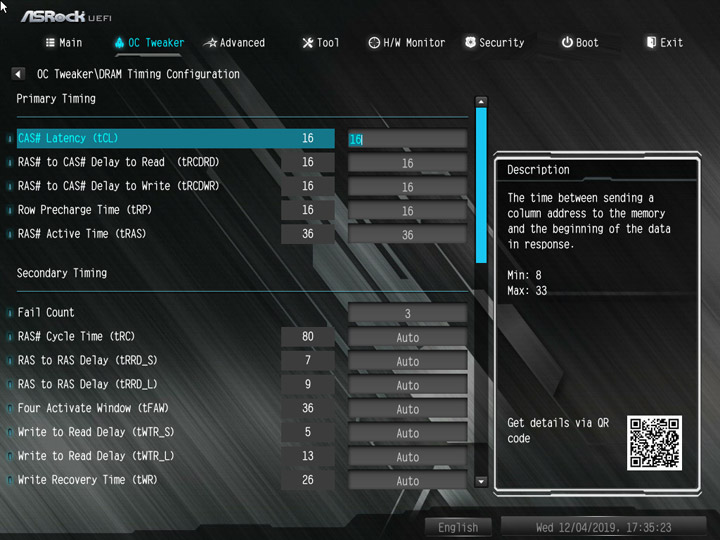

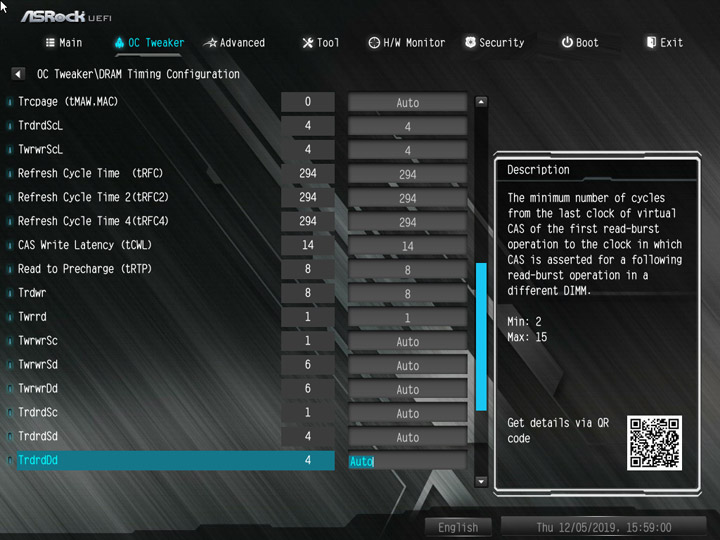

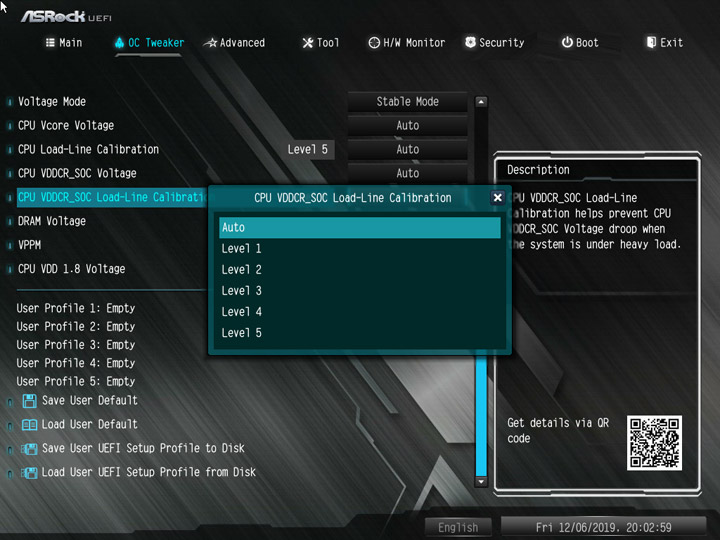

На удивление, страница OC Tweaker весьма насыщена. Часть настроек даже припрятали посредством пункта Voltage Mode. В позиции Stable будут видны лишь основные системные напряжения и перечни профилей LLC. Допускается даже смена базовой частоты, а ведь это плата начального уровня! Видоизменять напряжение CPU и SOC допускается двумя способами. Хранение настроек допускается в пяти интегрированных профилях или же посредством мастера на съёмных накопителях (в практически неограниченном количестве).

Словом, для экспериментов припасён обширный набор механизмов, которые мы проверим чуть позже, а пока все ключевые характеристики можно изучить по сводной таблице:

Параметр	Диапазон регулировки	Шаг
BCLK (MHz)	100–150	0,0625
CPU Frequency (МГц)	2200–6300	25
CPU Vcore Load-Line Calibration	Auto/Level 1…5	1
CPU Vcore Fixed Voltage (В)	0,9–1,7	0,00625
CPU Vcore Offset Voltage (мВ)	–100…+250	6,25
CPU VDDCR_SOC Load-Line Calibration	Auto/Level 1…5	1
CPU VDDCR_SOC Fixed Voltage (В)	0,9–1,7	0,00625
CPU VDDCR_SOC Offset Voltage (мВ)	–100…+250	6,25
FCLK Frequency (МГц)	667–1333 1367–2500 2550–3000	133,33 33,33 50
DRAM Frequency (МГц)	1866–2666 2733–5000 5100–6000	266,7 66,7 100
DRAM Voltage (B)	1,1–2,2	0,01
CPU VDD 1.8 Voltage (В)	1,7–2,5	0,05
PREM VDDCR_SOC Voltage (В)	0,9–1,3	0,005
PREM VDD_CLDO Voltage (В)	1,1–1,5	0,05

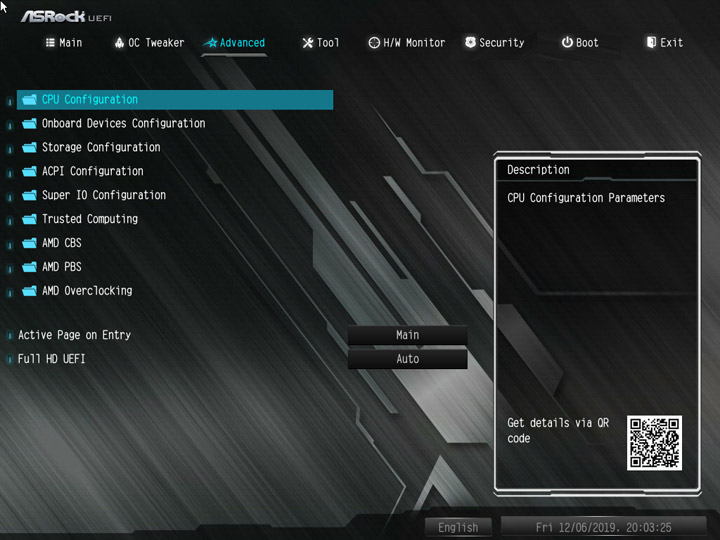

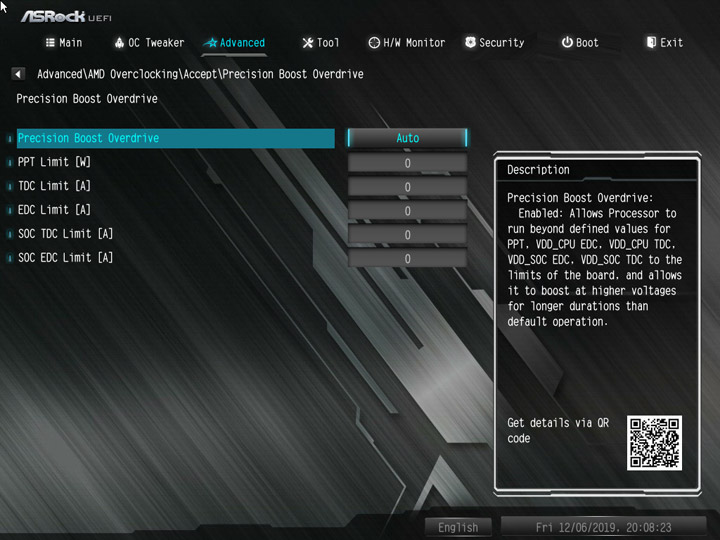

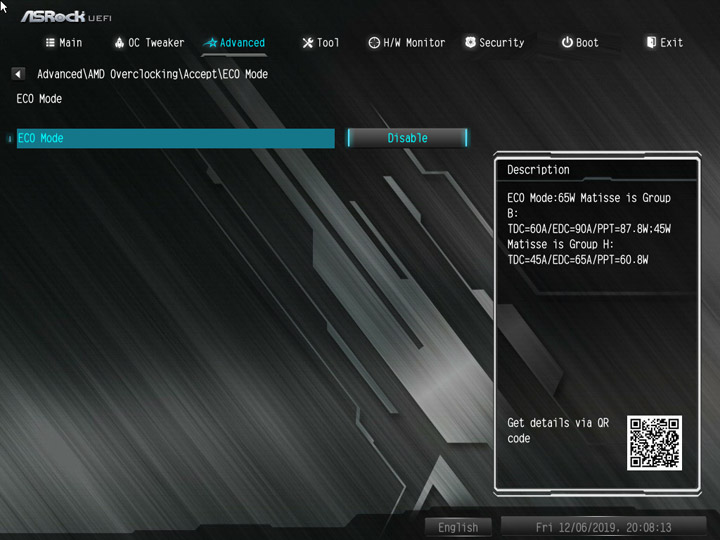

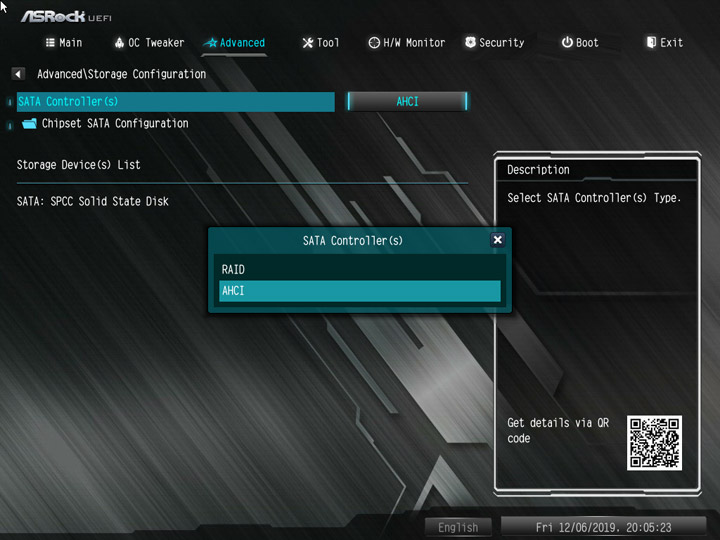

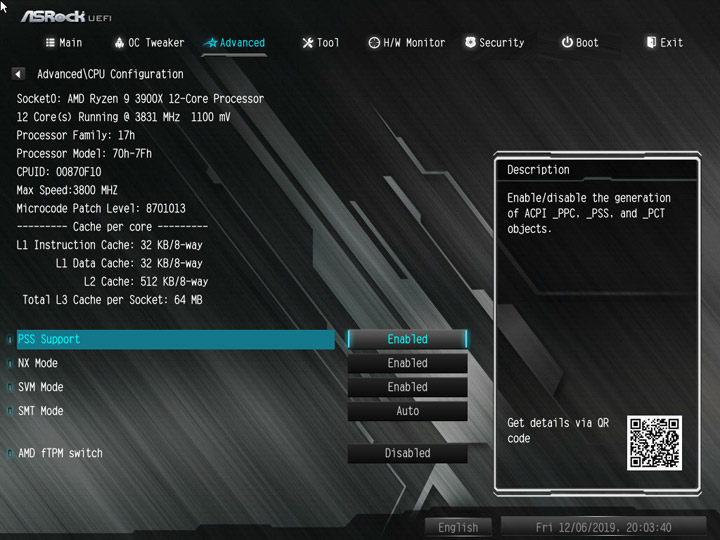

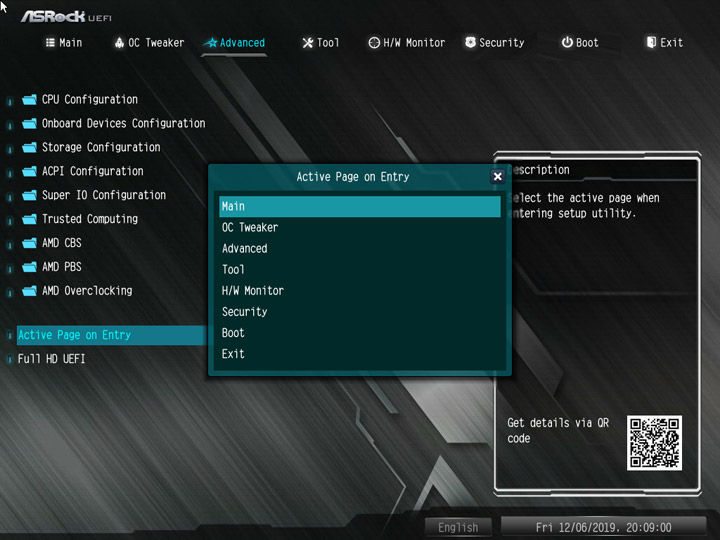

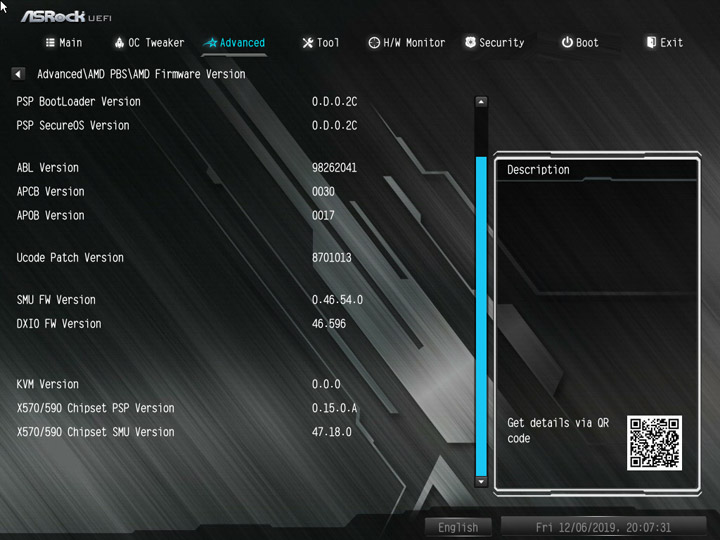

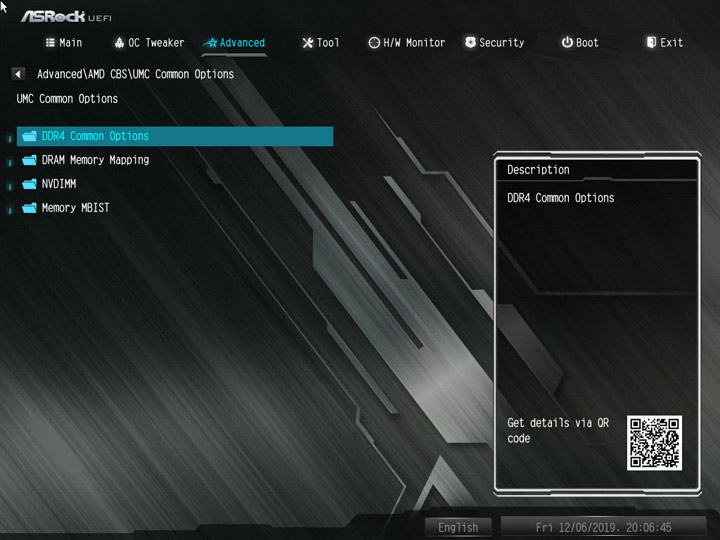

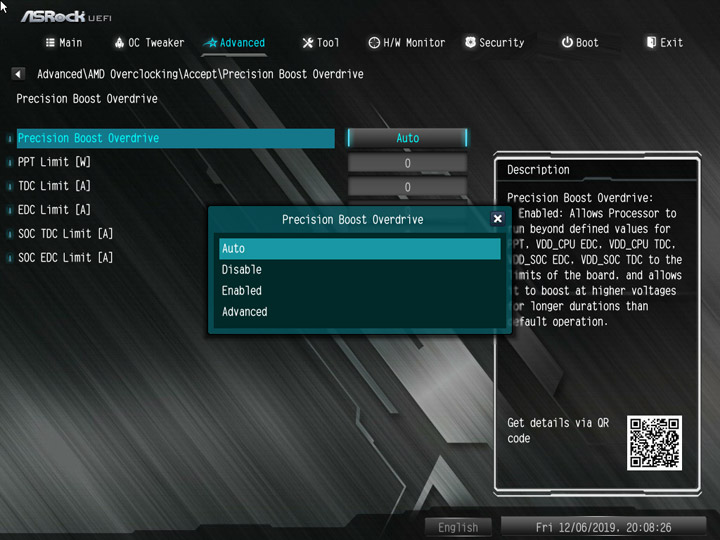

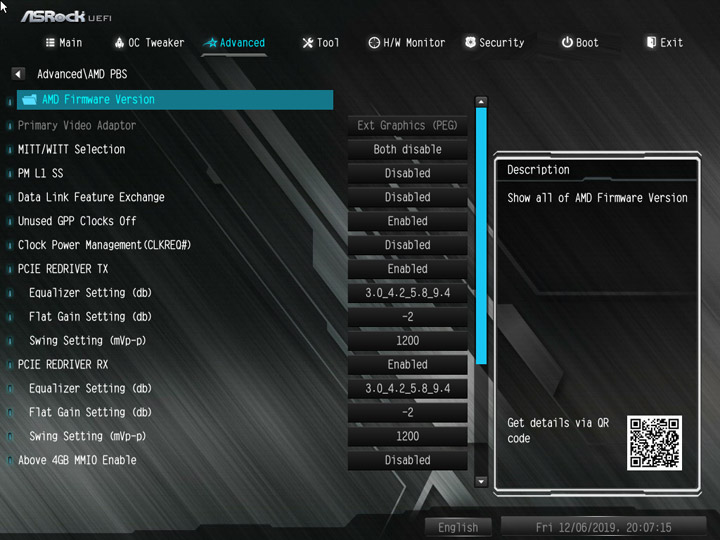

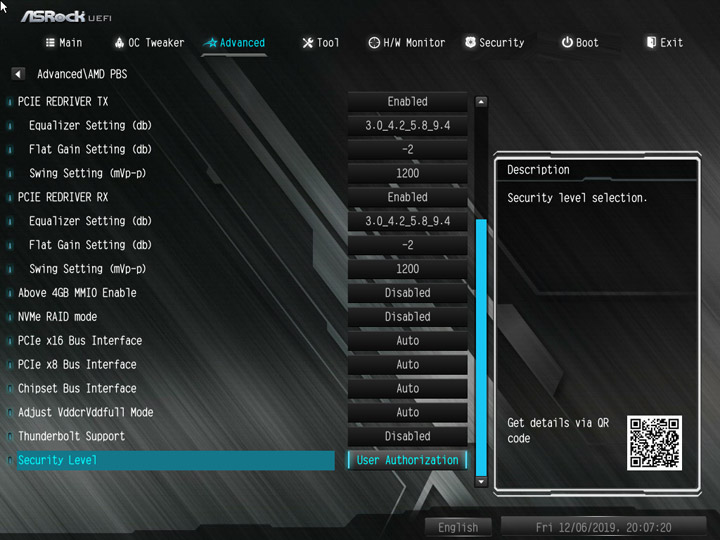

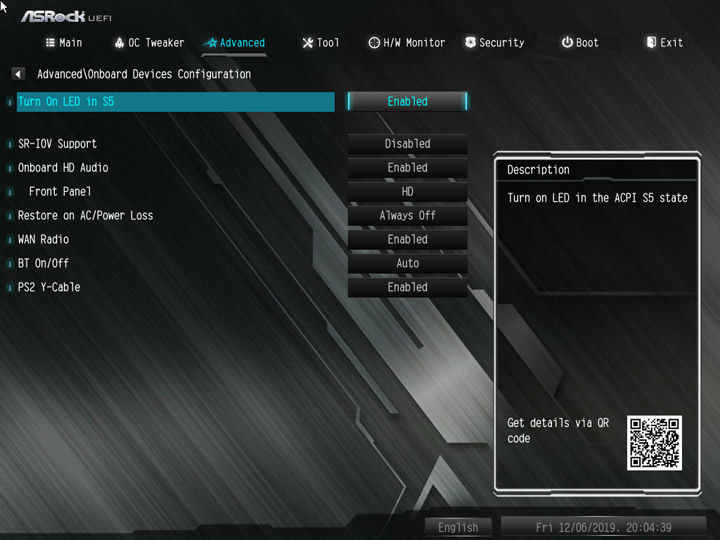

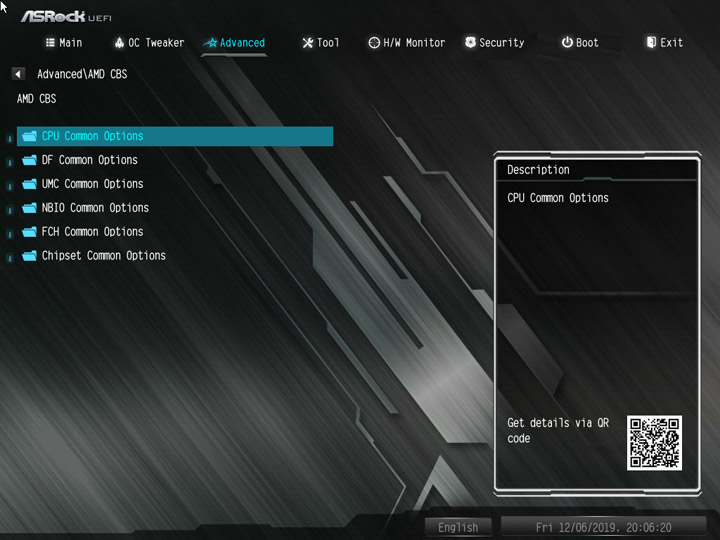

Глава Advanced предназначена для добавочного оборудования и его настроек. Имеется множество добавочных страниц и для самого процессора. В частности, контроль и модификация схемы PBO находится именно здесь.

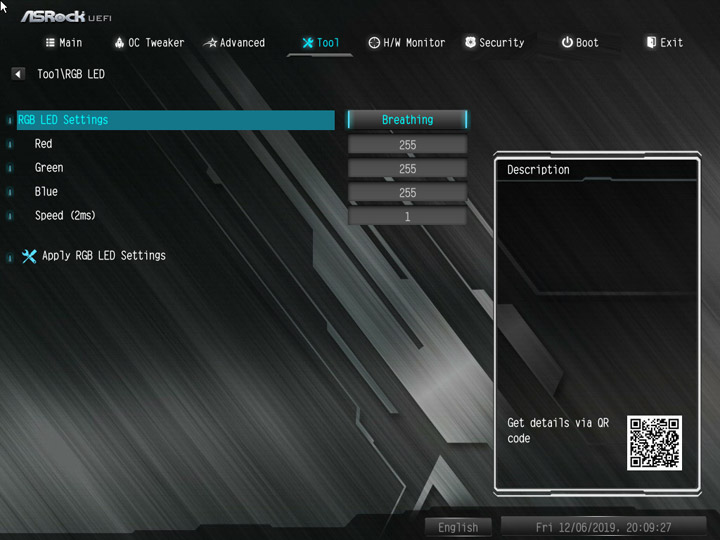

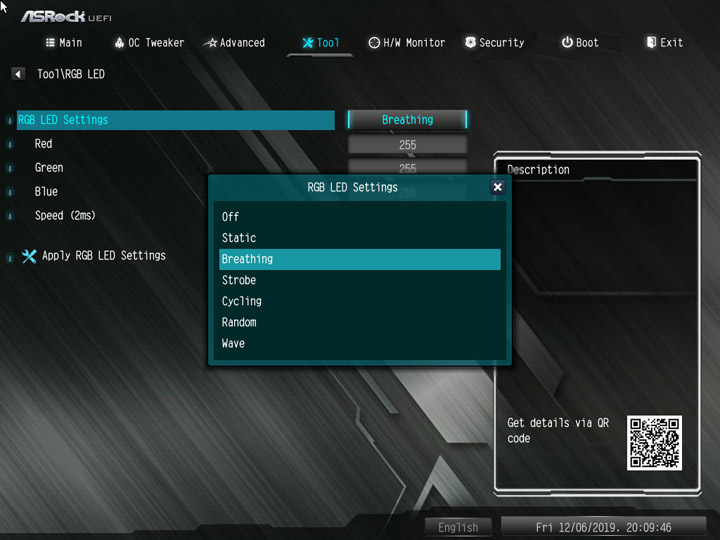

Печень интегрированных «помощников» мал. Управление системой подсветки будет касаться лишь добавочных элементов, схем работы предусмотрено меньше, чем это позволяет фирменное ПО. На мой взгляд, при сборке ПК для отладки и оценок возможностей этого будет достаточно.

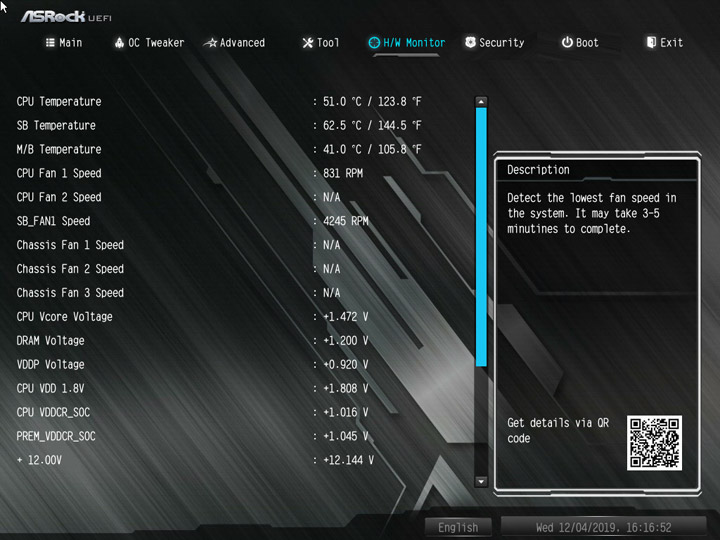

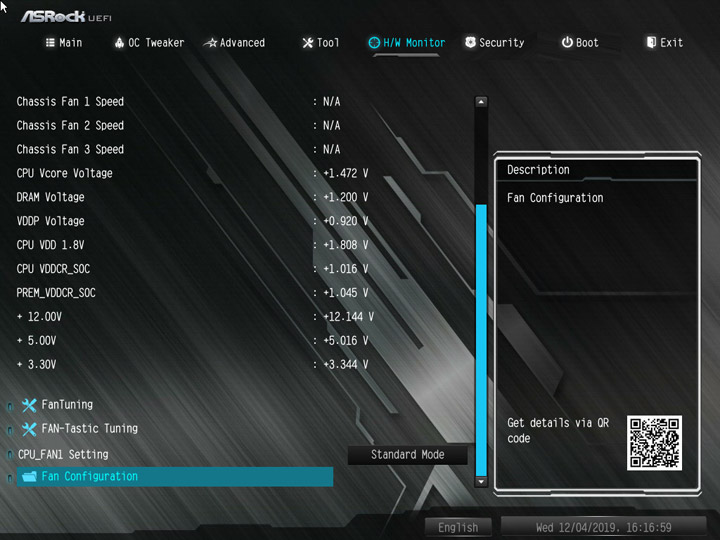

Помимо большого количества модифицируемых напряжений, реализован и мониторинг за множеством таких величин. Перечень заметно больше, чем у прямых оппонентов по рыночному сегменту. Температурных блоков всего три, а добавочный датчик использовать не предполагается. FanTuning откалибрует накопители с целью поиска минимального рабочего их порога, режим FAN-Tastic Tuning позволит отладить их работу в графической форме.

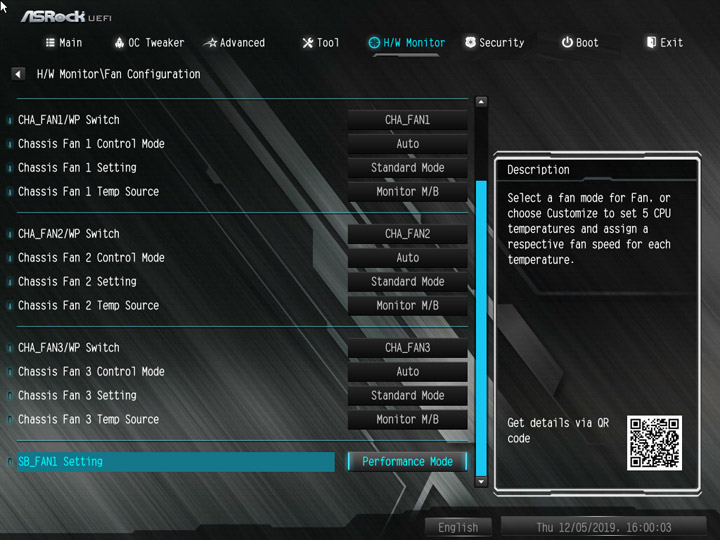

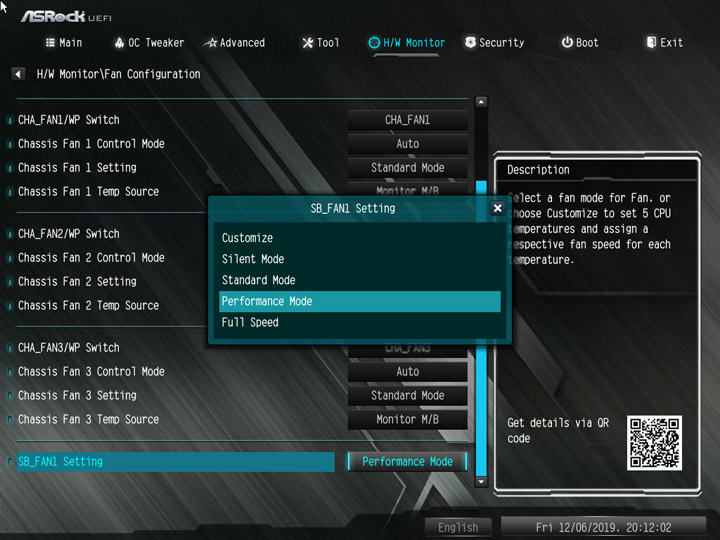

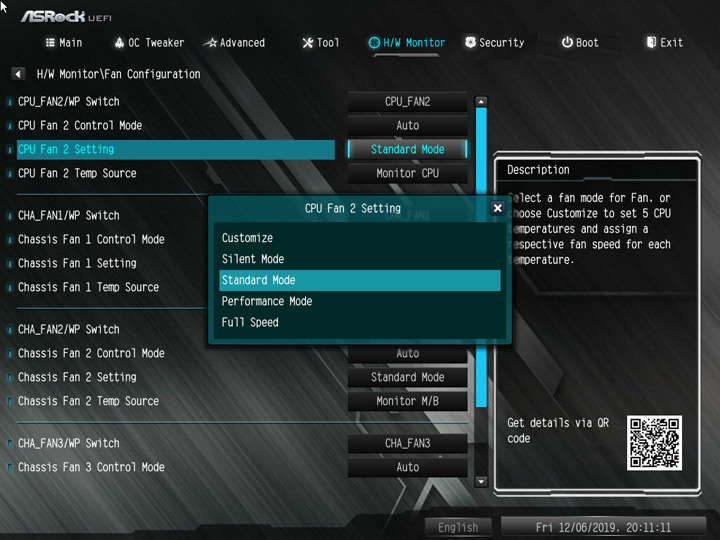

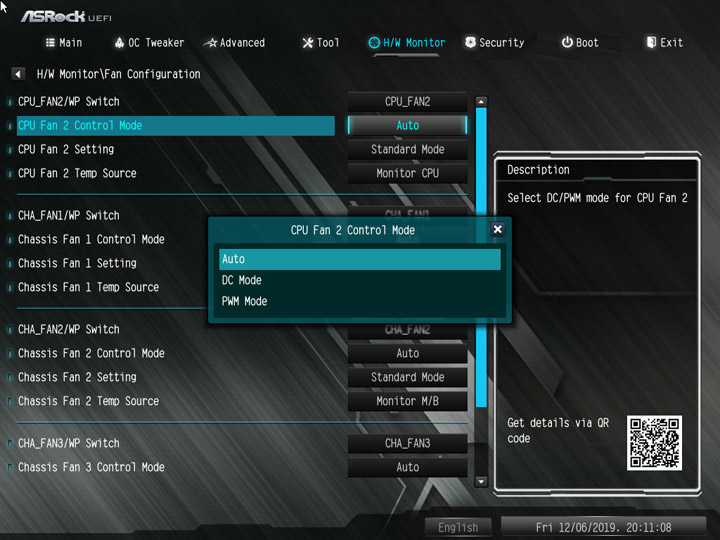

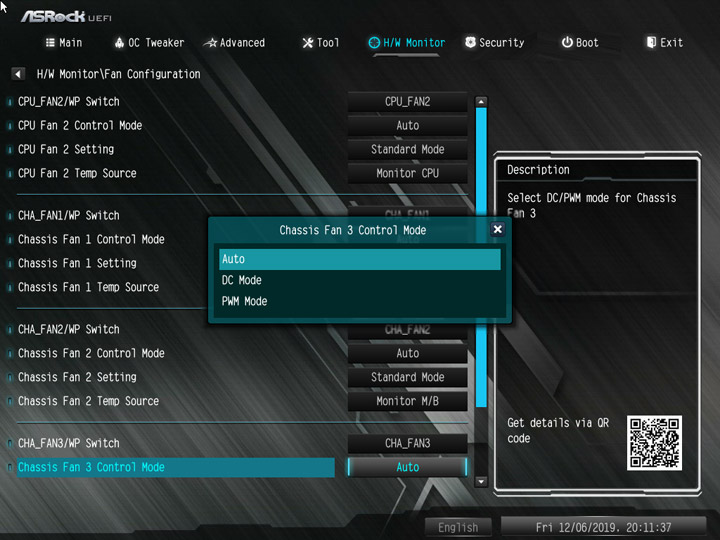

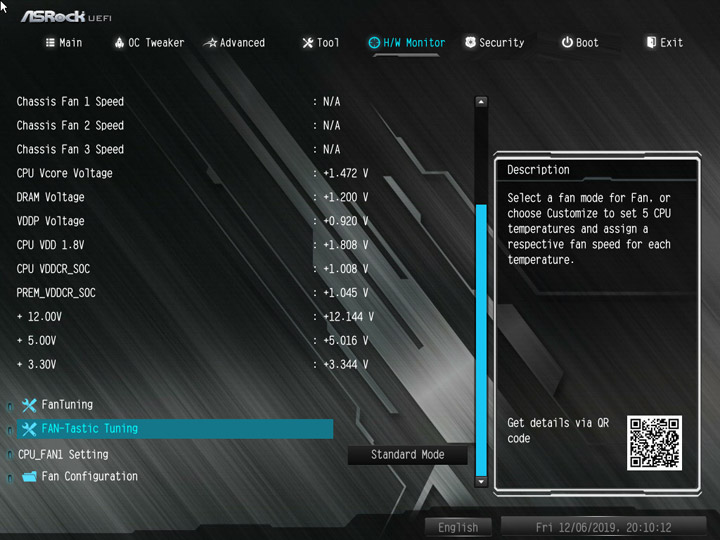

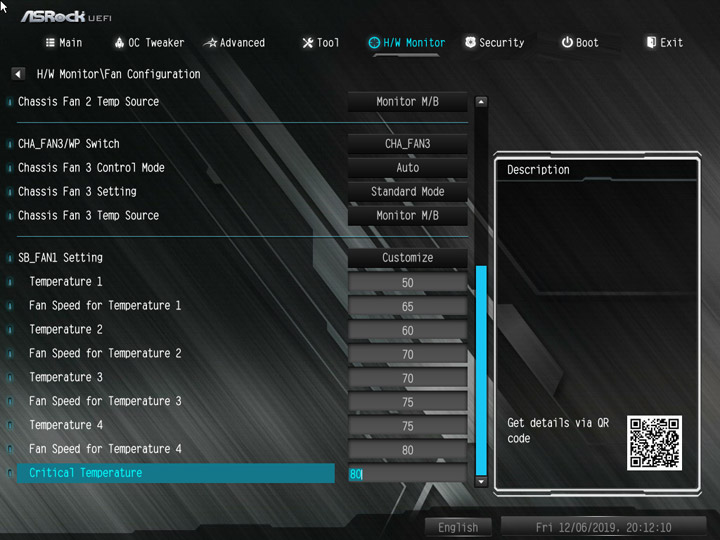

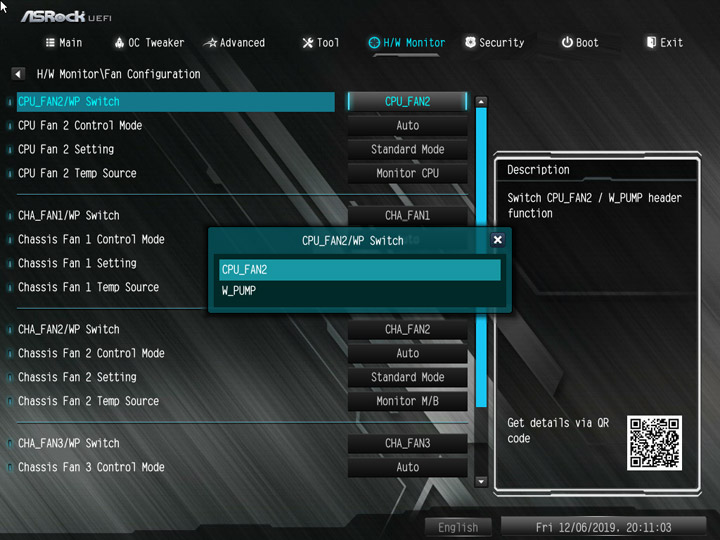

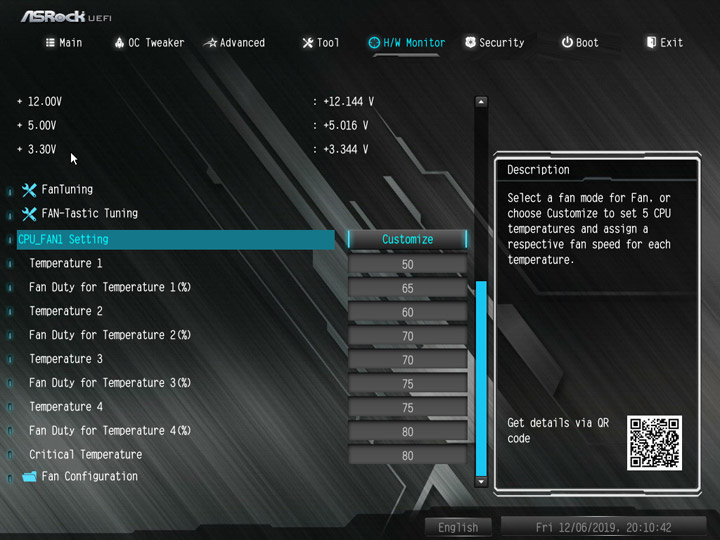

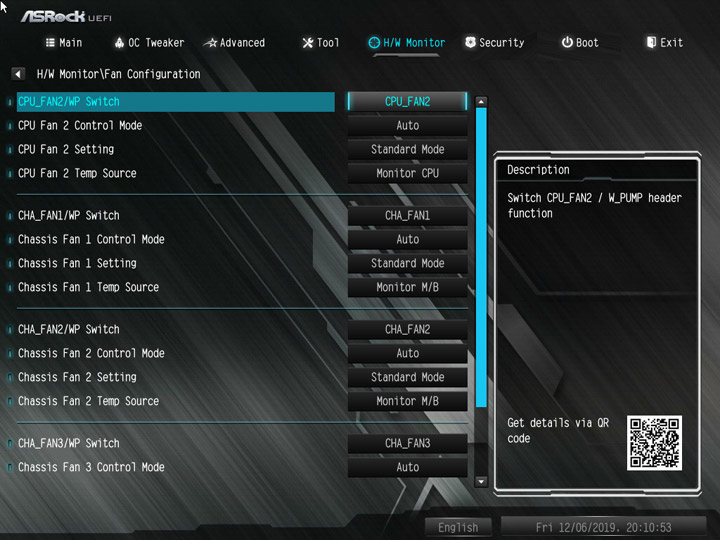

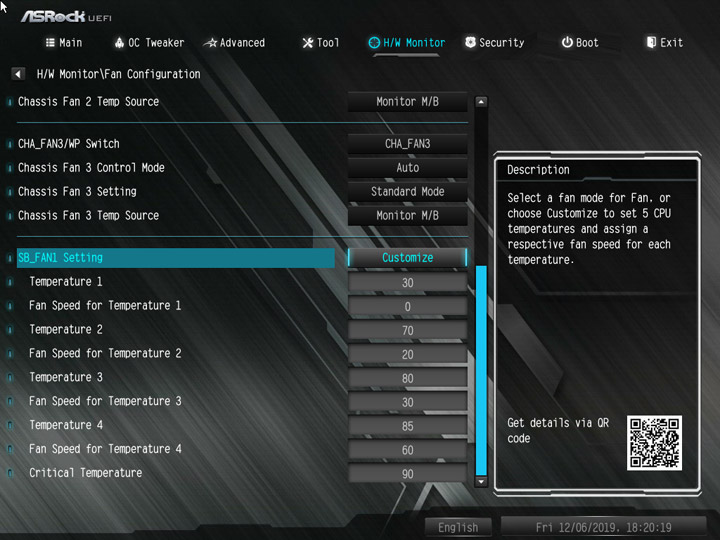

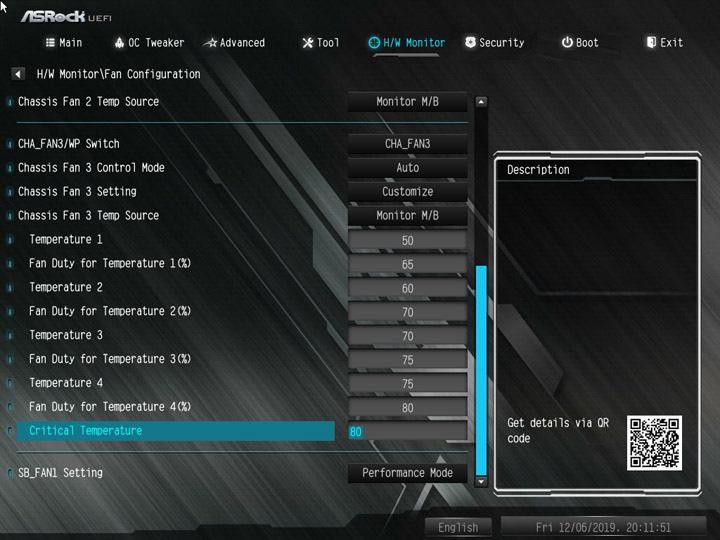

Для всех охлаждающих устройств имеется набор готовых профилей работы, также реализована возможность составления собственного алгоритма по снижению оборотов в зависимости от температур. Подвязать можно процессорную и самой платы (для корпусных площадок). Везде доступен выбор способа управления — DC или PWM, кроме CPU_FAN1. Под вентилятор на хабе форсирован высокооборотистый профиль Performance, к этому вопросу мы вернёмся в конце обзора.

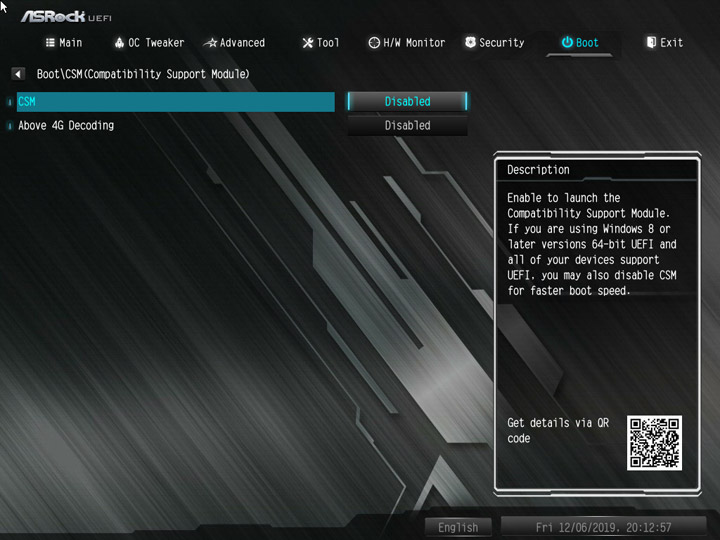

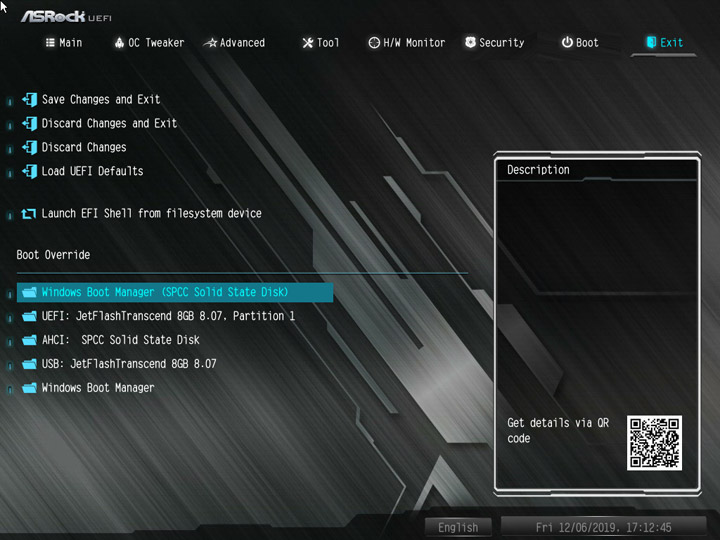

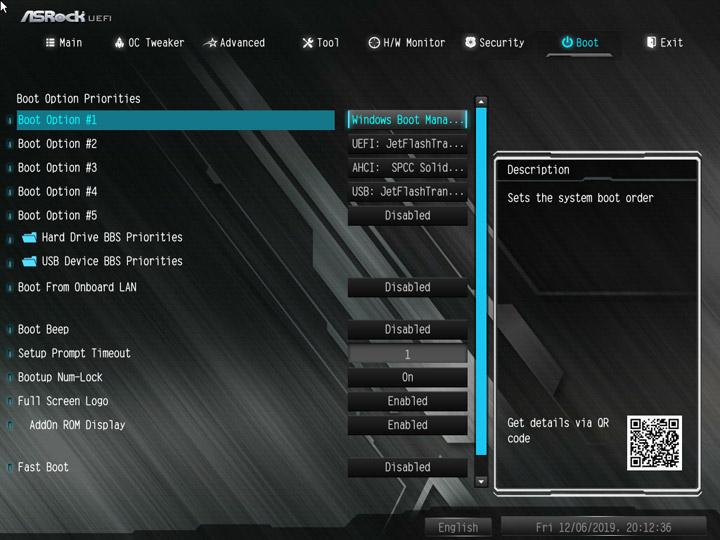

Изначально Fast Boot деактивирован и используется CSM, для лучшей совместимости с оборудованием. POST после сброса настроек действительно затяжной и неподготовленного покупателя может смутить, а уже после сохранения любых настроек всё проходит намного быстрее, потому испытывать проблемы можно лишь на начальной стадии наладки системы. В качестве локализации интерфейса доступен и русскоязычный вариант.

Актуальная версия AGESA (1.0.0.4) добавила поддержку APU Raven Ridge для плат на базе X570. Однако новый владелец устройства от ASRock вполне может столкнуться с трудностями из-за «двойного» UEFI, когда для APU используется независимый участок. Так и произошло с тестовым Ryzen 5 2400G, который был установлен уже после обновления прошивки (с процессором). Система его не опознала, потому для будущего использования не обойтись без обновления прошивки при участии APU поколения Picasso. Добавочные пункты UEFI с появлением Ryzen 5 3400G упоминались в обзоре X570 Steel Legend. И последнее, на чём хочется сделать акцент, — нет никаких готовых профилей по разгону, все манипуляции, при желании, придётся проводить самостоятельно.

Комплектное ПО

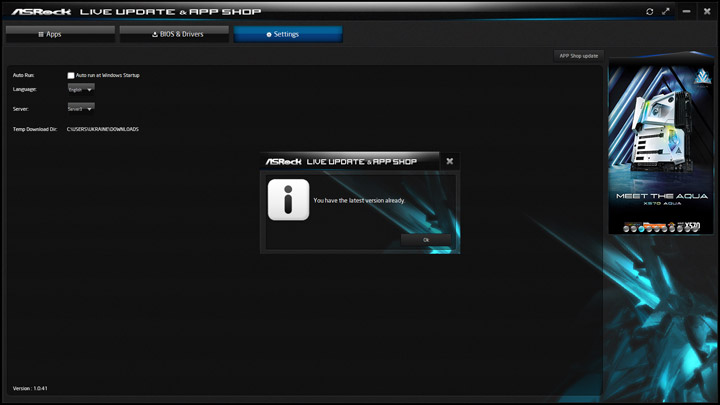

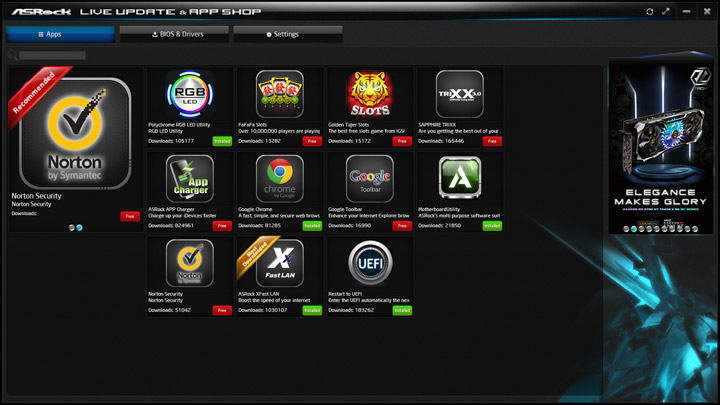

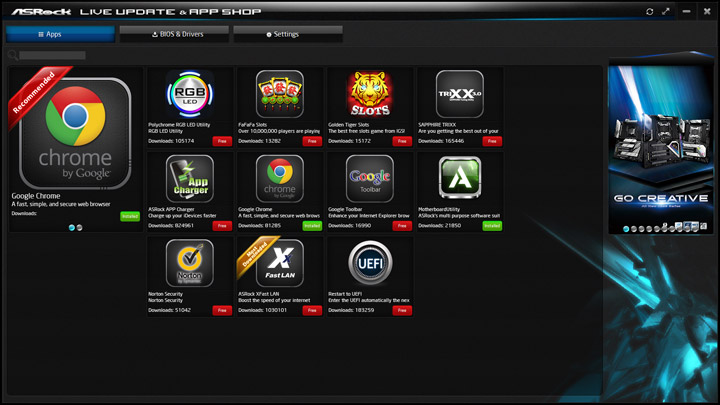

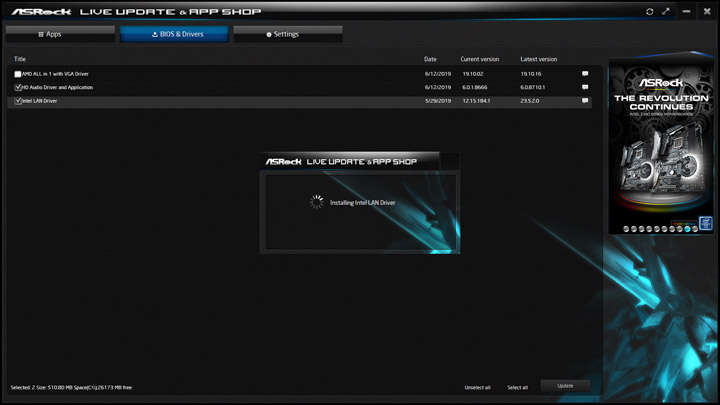

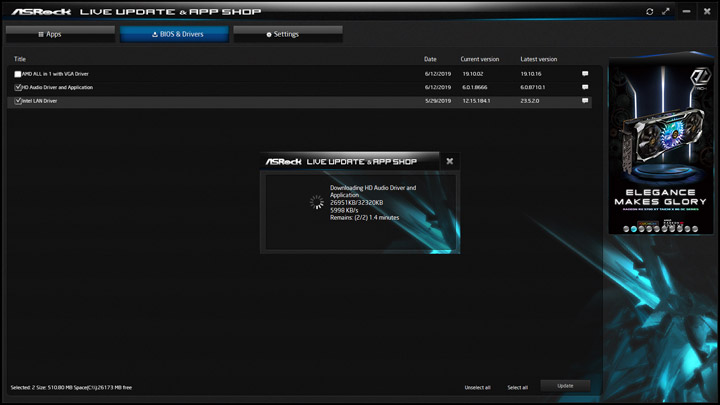

Оболочка для загрузки и установки утилит называется AppShop. Доступный перечень программ тут назвать можно начальным, из бонусного ПО выделяется XFast LAN, больше нет ничего необычного.

Программное обеспечение
Фирменное	APP Shop (AppCharger, A-Tuning, Polychrome RGB, Restart to UEFI)
Сетевое	XFast LAN

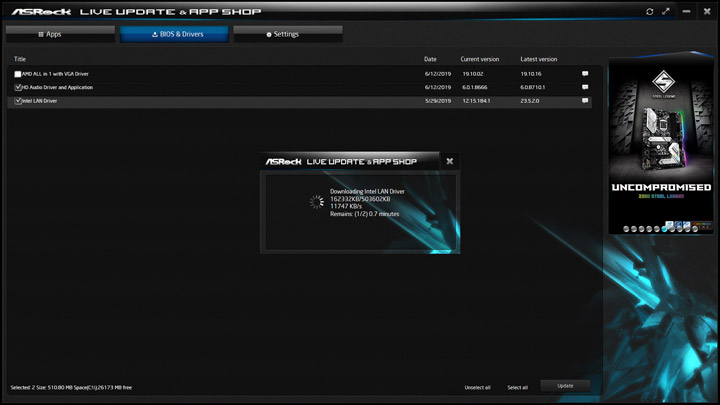

Здесь находится также и мастер по работе с драйверами. Не было никаких проблем с его работой.

Инсталляция ПО проходит в режиме непосредственного участия пользователя, комплекс предоставляет лишь услуги по загрузке и запуску установщика.

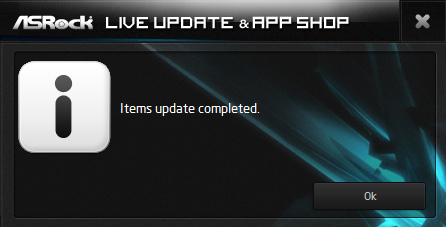

Продукт умеет отслеживать и собственные обновления. В целом, замечаний при взаимодействии с ним не было, загрузка проходила быстро, установка — безошибочно.

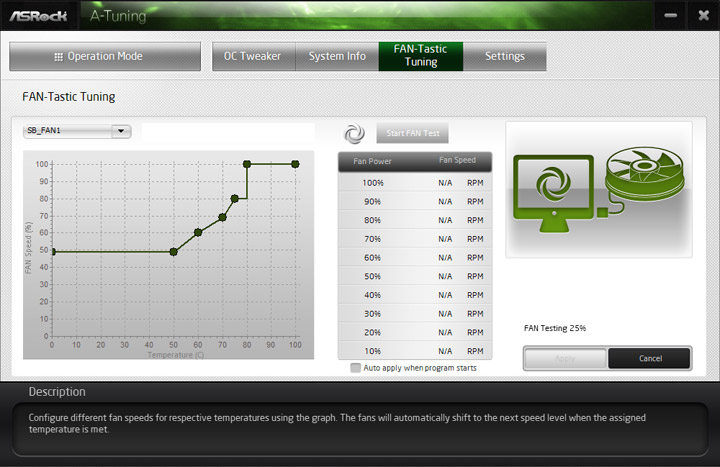

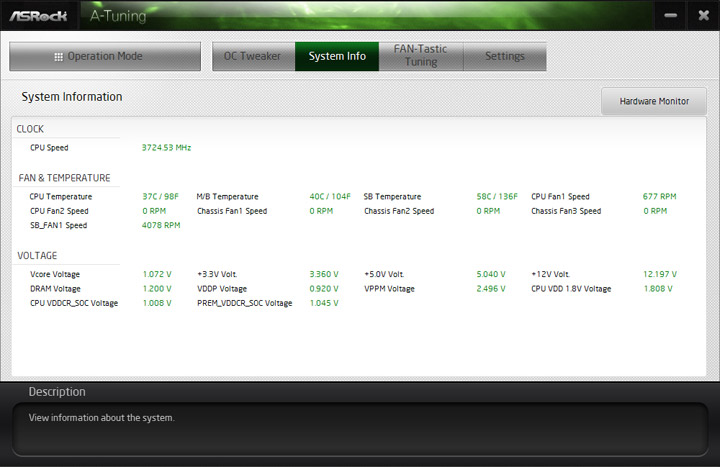

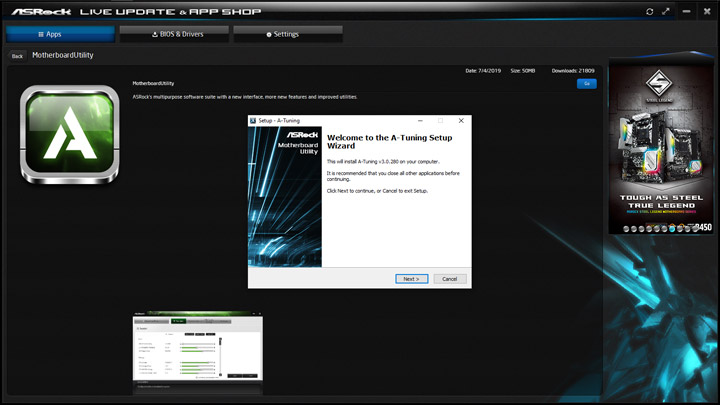

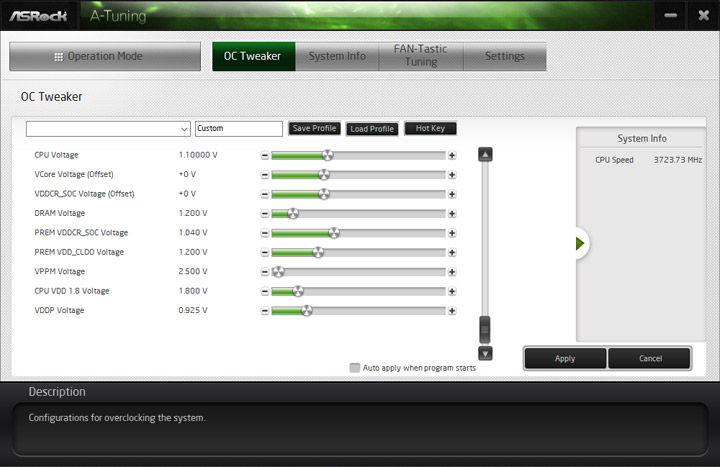

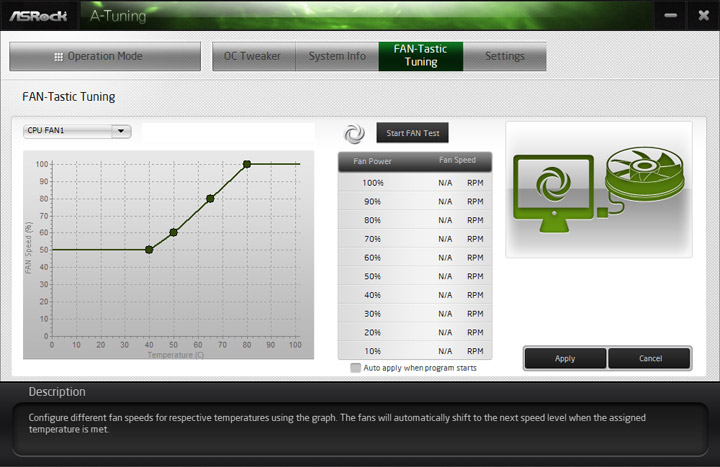

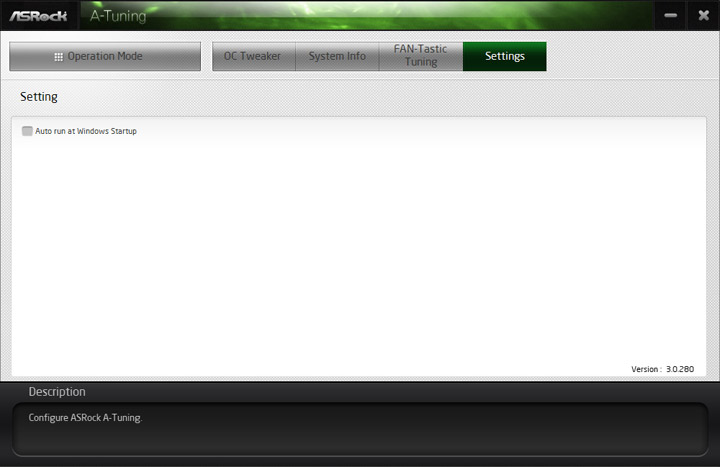

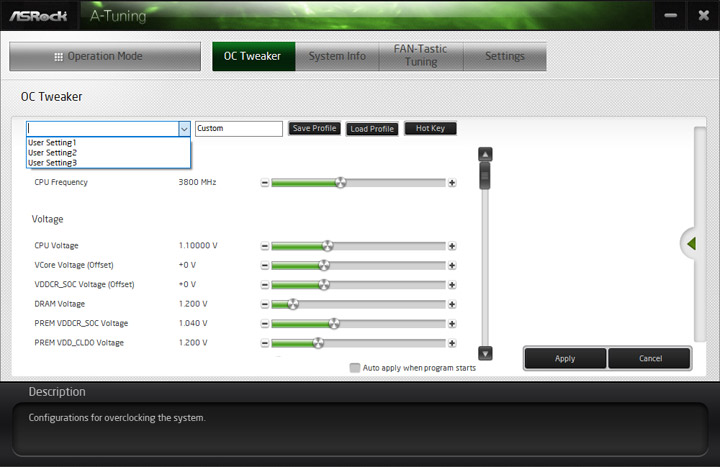

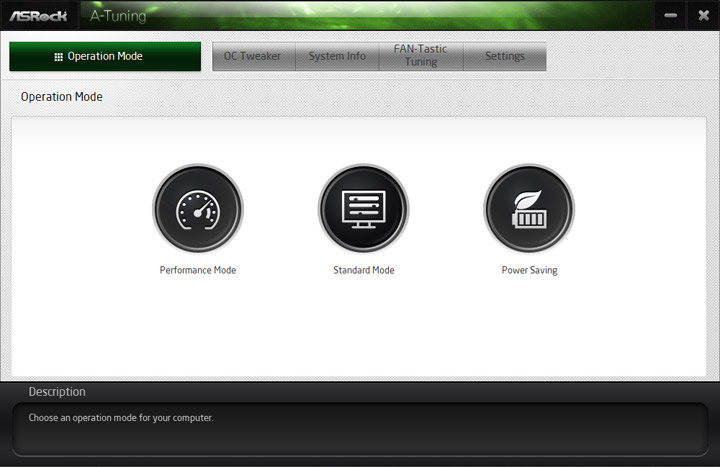

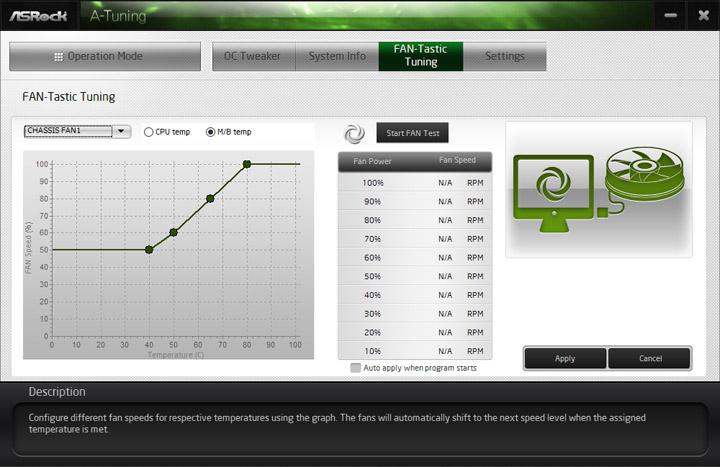

Рассмотрим среду по управлению параметрами устройства — A-Tuning. Заглавная страница Operation Mode не включает разгонных профилей, здесь переключаются стандартные планы электропитания Windows. Рубрики OC Tweaker и System Info не дают чего-либо нового относительно доступных в UEFI возможностей. Часть изменений будет применяться сразу же, а другая уже затребует перезапуска ПК. FAN-Tastic Tuning примечателен сектором, где по итогам калибровки отобразится «паспорт» изделия, что поможет в отладке схемы его роботы. Формула будет справедлива лишь для Windows, при запущенной программе, проследить состояние автозапуска призван единственный пункт в замыкающей странице Settings.

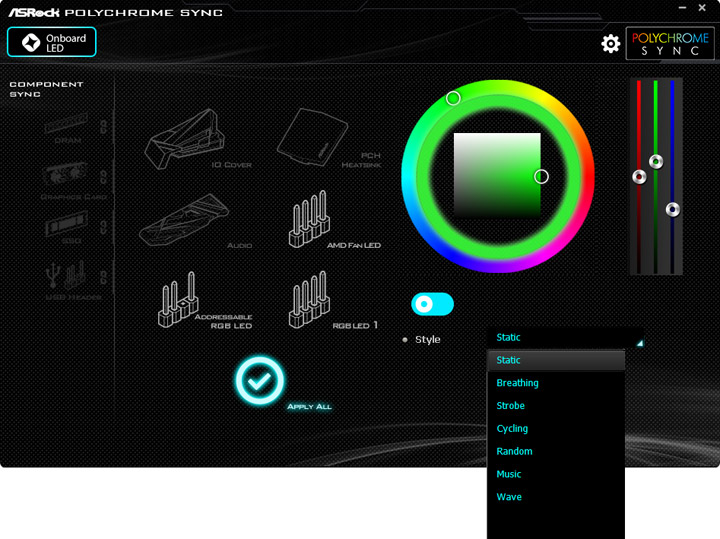

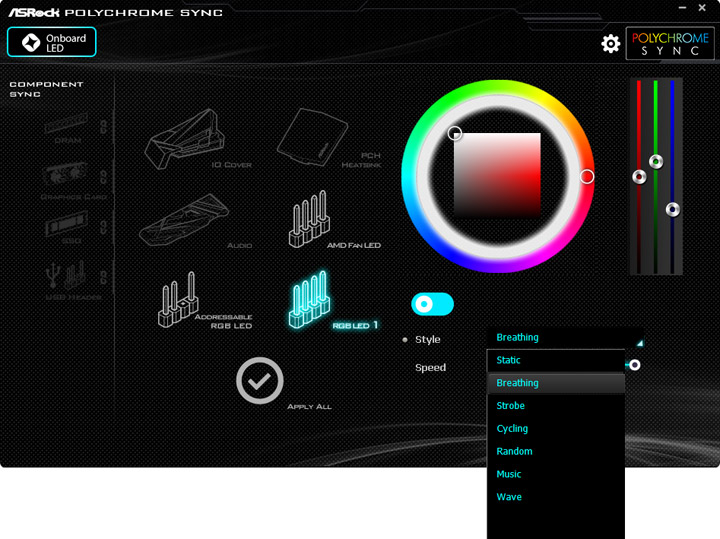

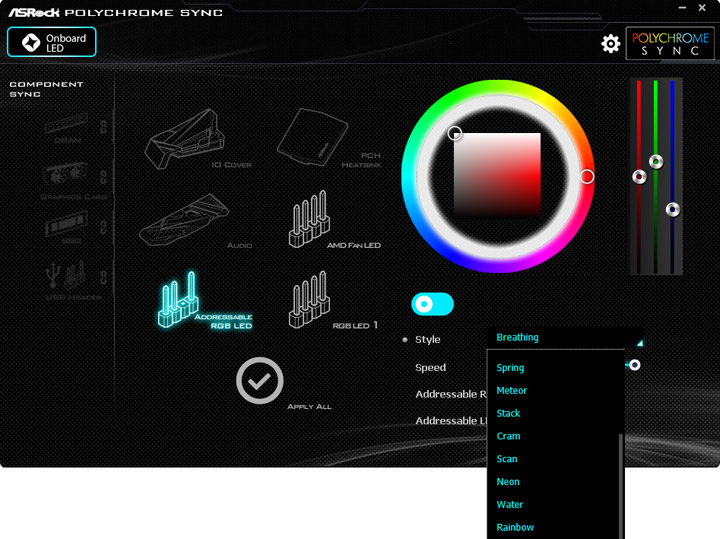

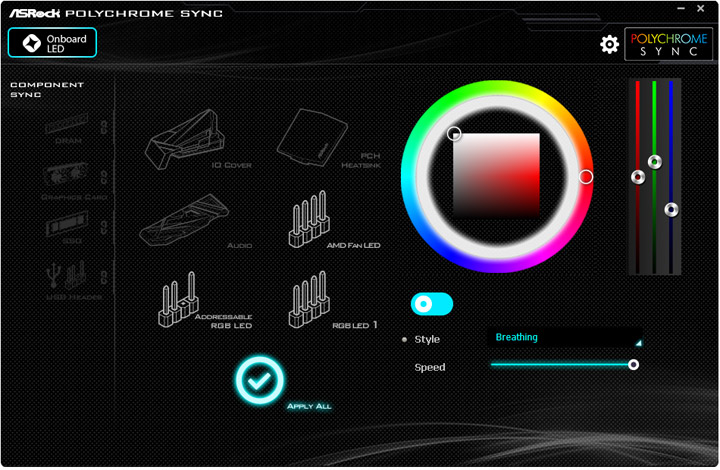

Управление иллюминацией здесь реализовано исключительно для сторонних элементов. Сценариев больше у адресной площадки, а на обычных, четырёхконтактных, как и в случае выбора синхронного режима, общее число уменьшается.

Не изменявшая свой внешний вид долгое время утилита Restart to UEFI функционировала без нареканий.

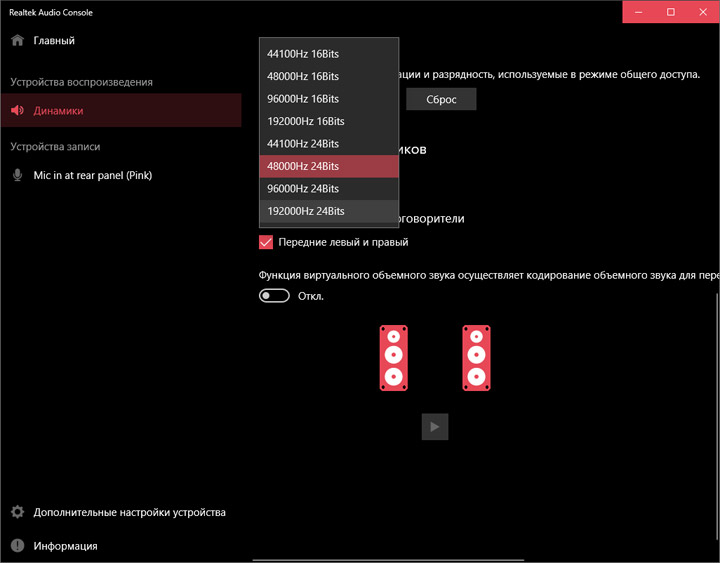

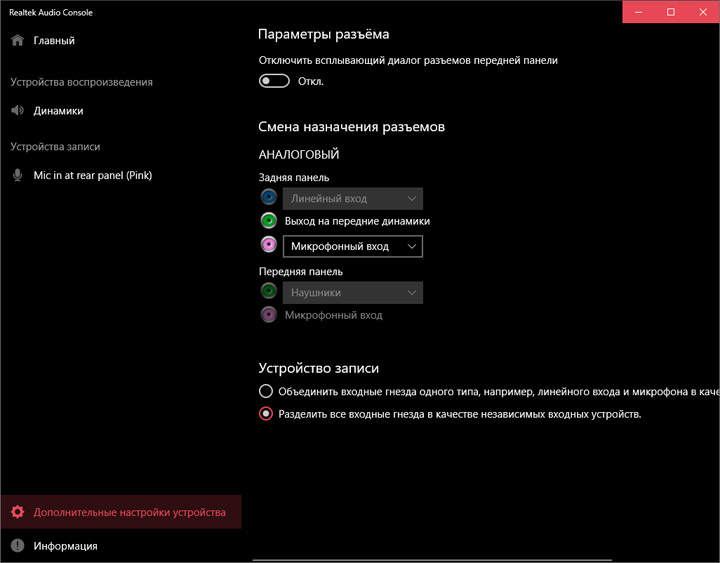

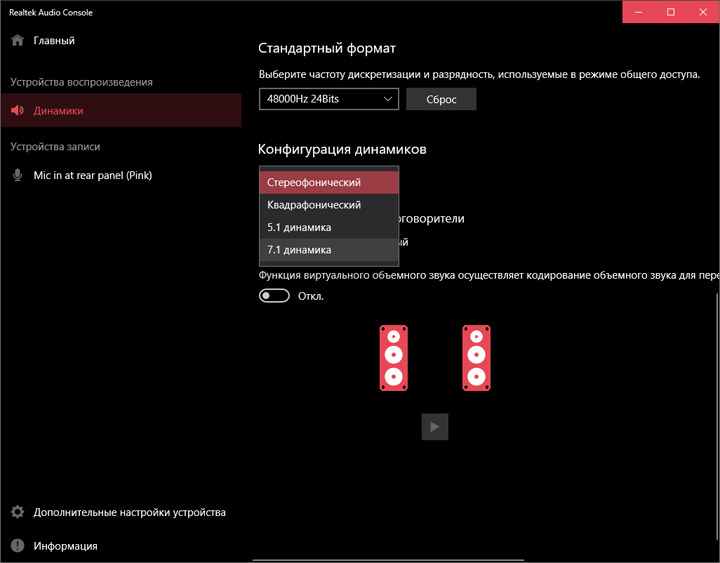

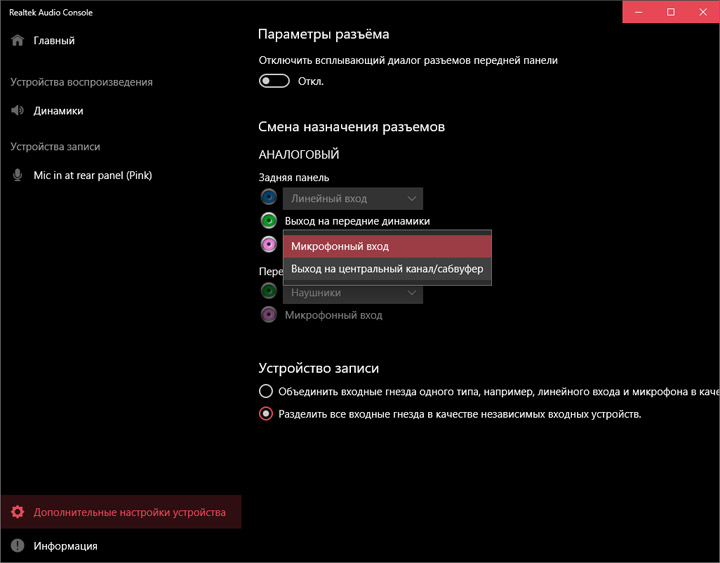

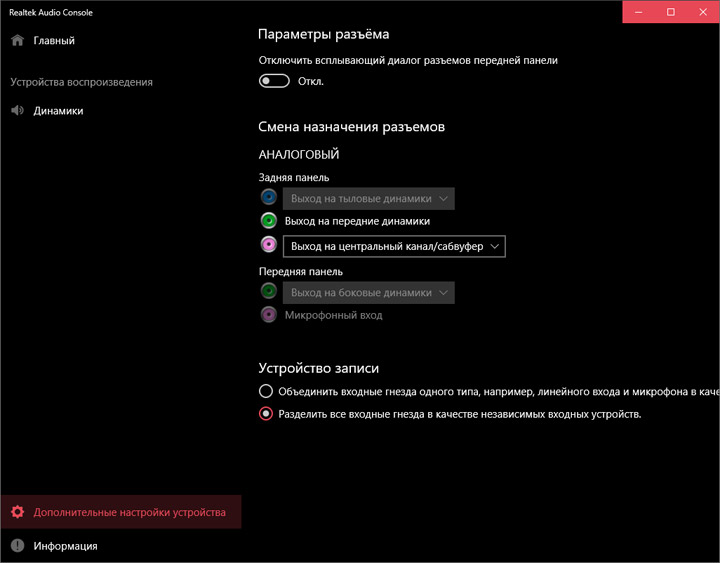

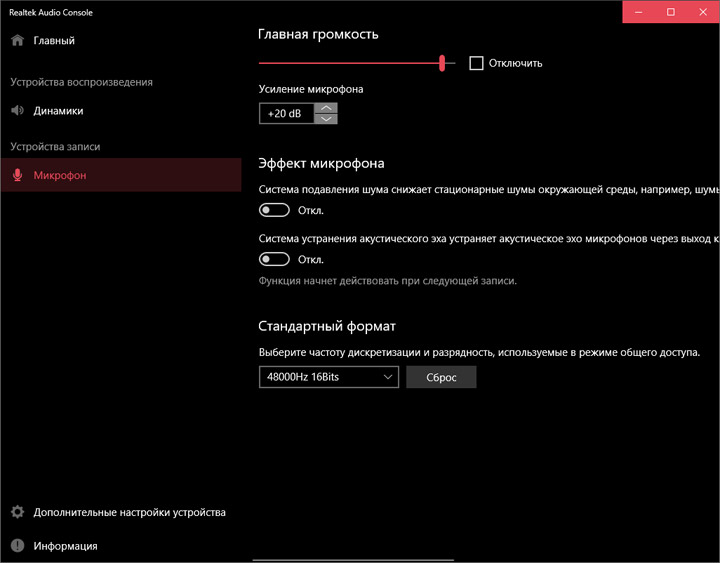

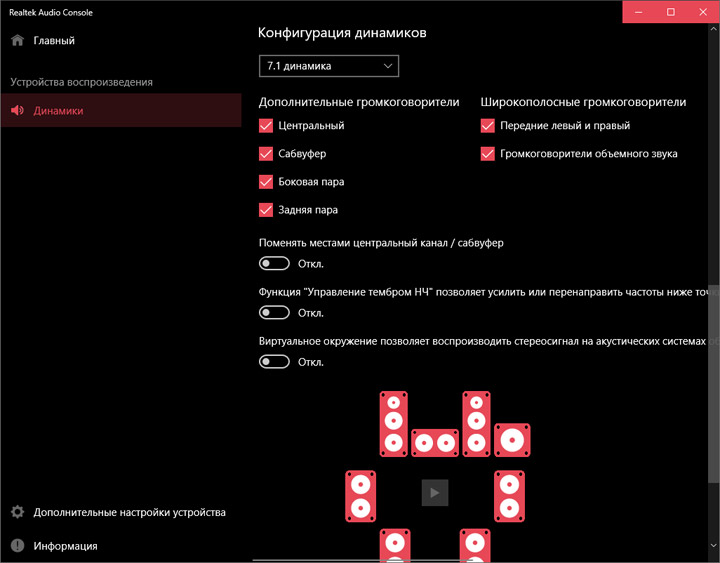

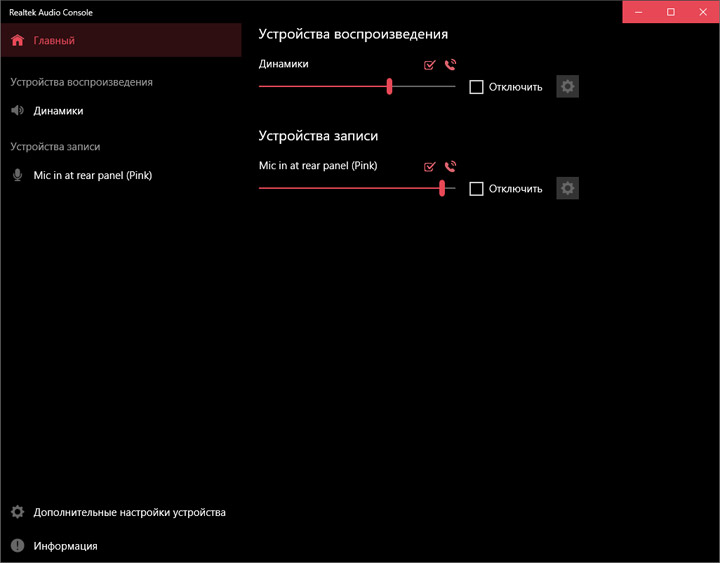

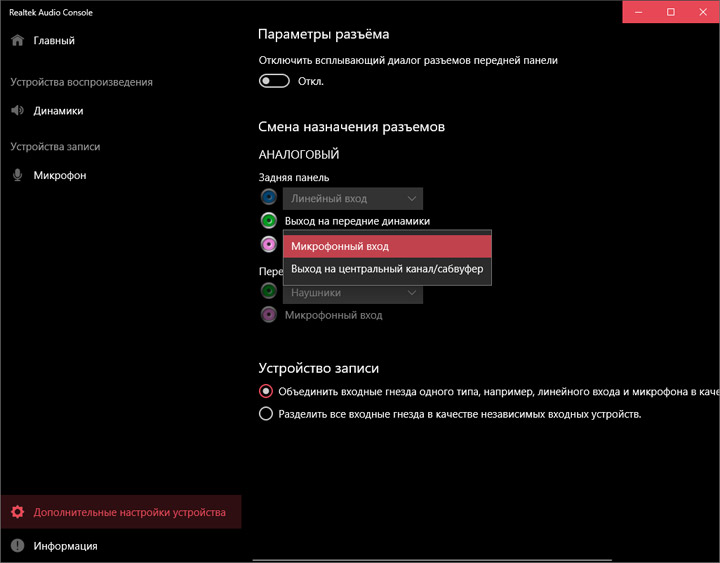

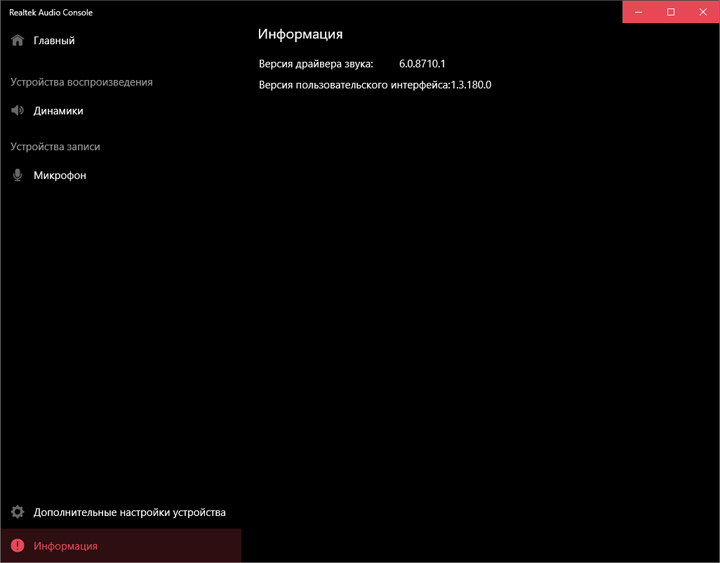

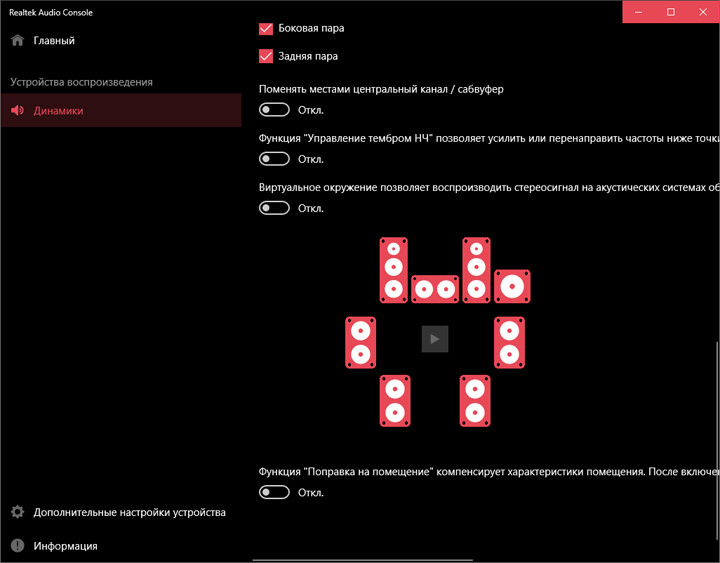

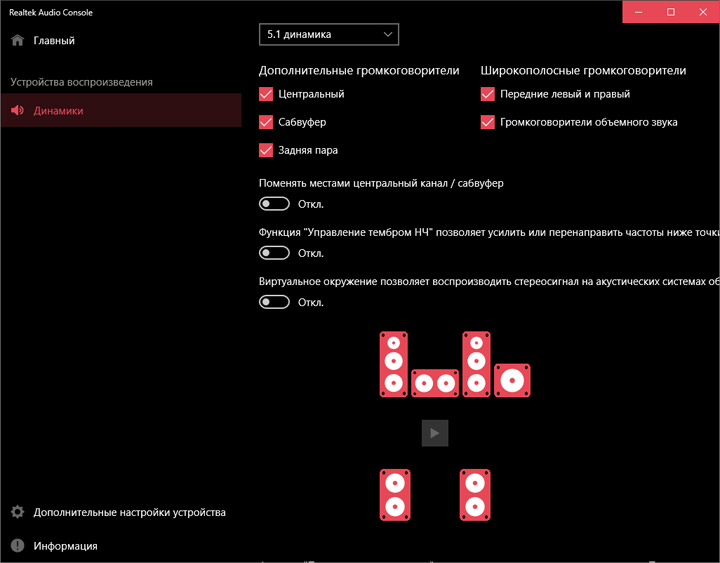

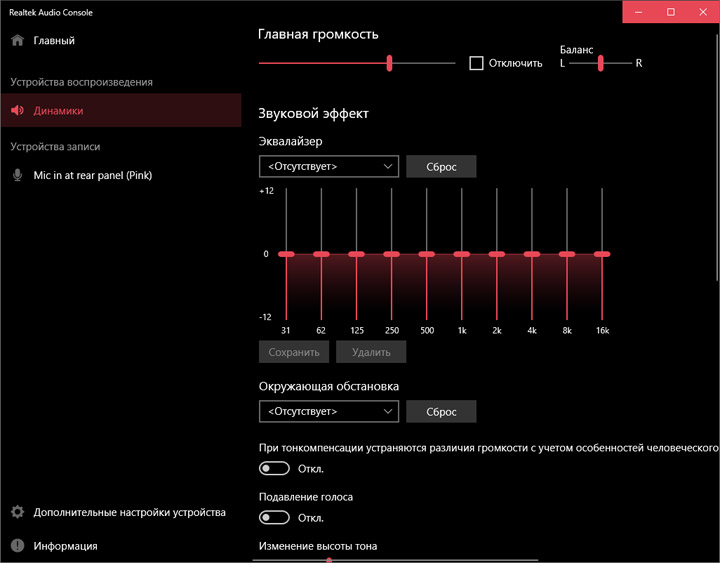

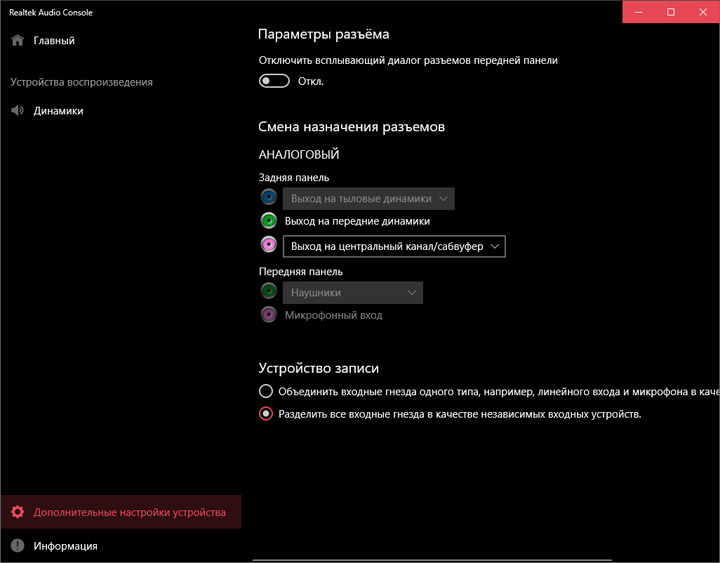

Управление подсистемой звучания проходит с привлечением Realtek Audio Console. На иных платах у этого комплекса возможности шире, к примеру, реализован набор профилей по предусилению выходного сигнала или доступны наборы схем разнотипного оборудования, подключённого к выходному гнезду на задней панели. Здесь же подобных излишеств нет. Также отсутствует и поддержка оптического интерфейса. Но это не стало на пути общего качества вырабатываемого сигнала. Несмотря на отсутствие ОУ, я оказался впечатлён характером подачи и панорамой. Инструменты в различных диапазонах звучали живо, естественно и правдиво. Не было чрезмерной «перекачки» и надрывов. Возможно, для идеала, хотелось бы большего числа ревербераций, но в целом инженерам удалось сотворить маленькое чудо, оно удивительнее тем, что устройство и близко не имеет мультимедийной направленности. Звук получился буквально мониторным, чётким, разве что, немного сухим («светлым»).

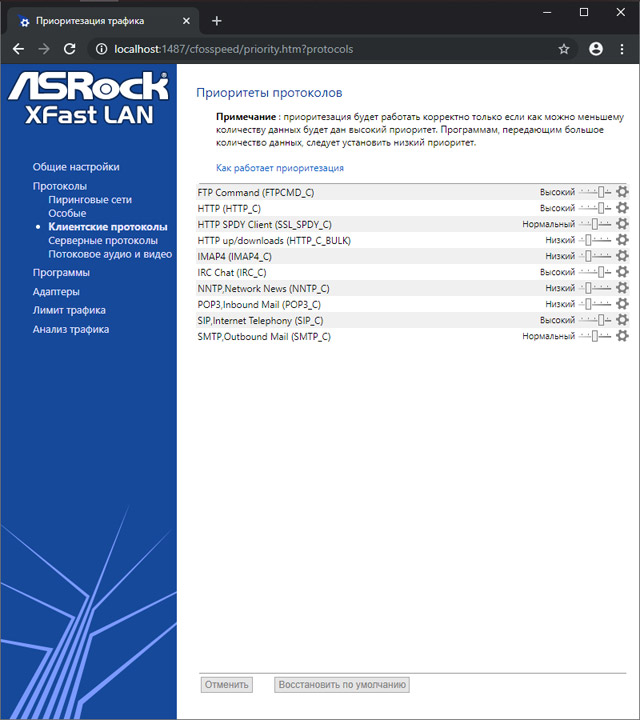

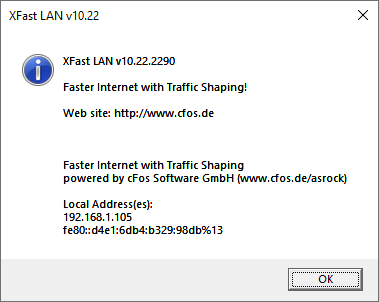

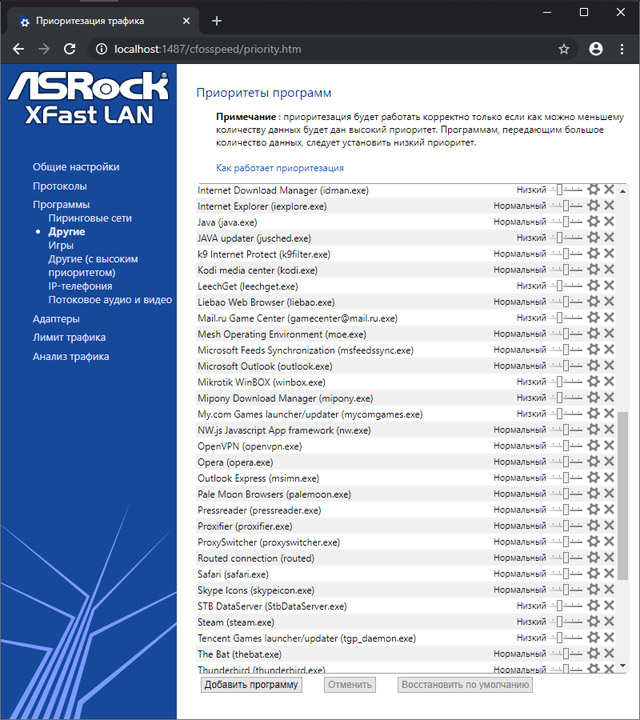

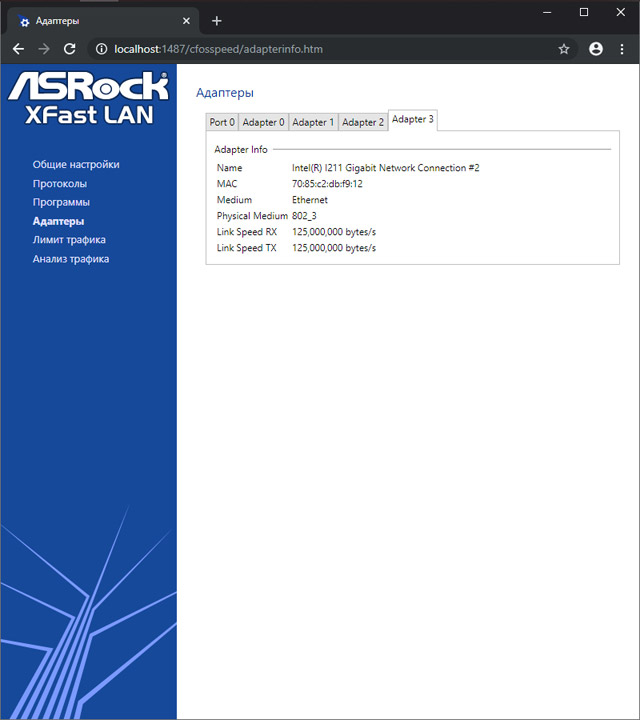

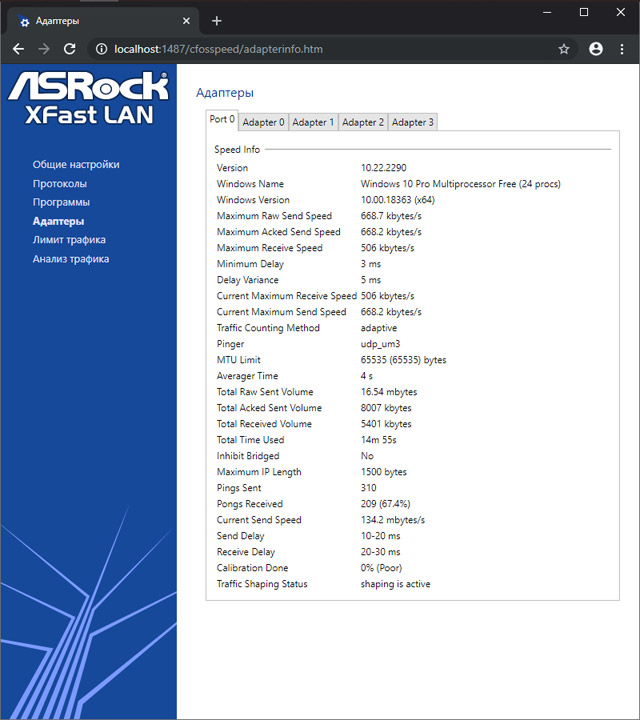

Наработки на основе cFosSpeed долгое время используются компанией ASRock в качестве бонуса для своих устройств. Признаков нестабильного поведения отмечено мной не было.

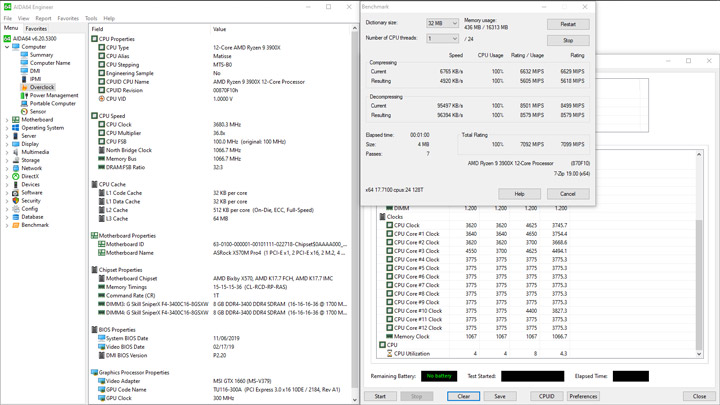

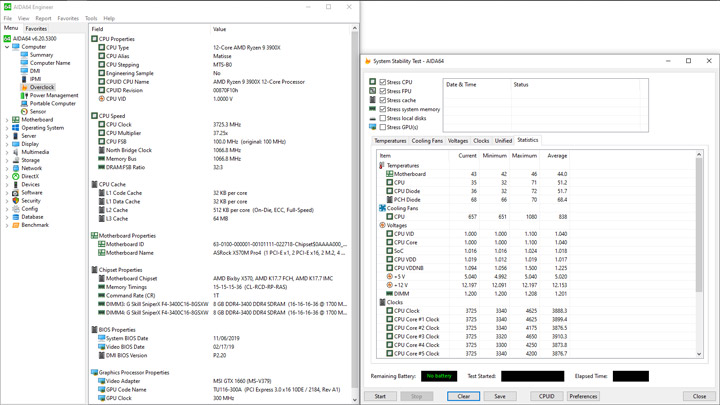

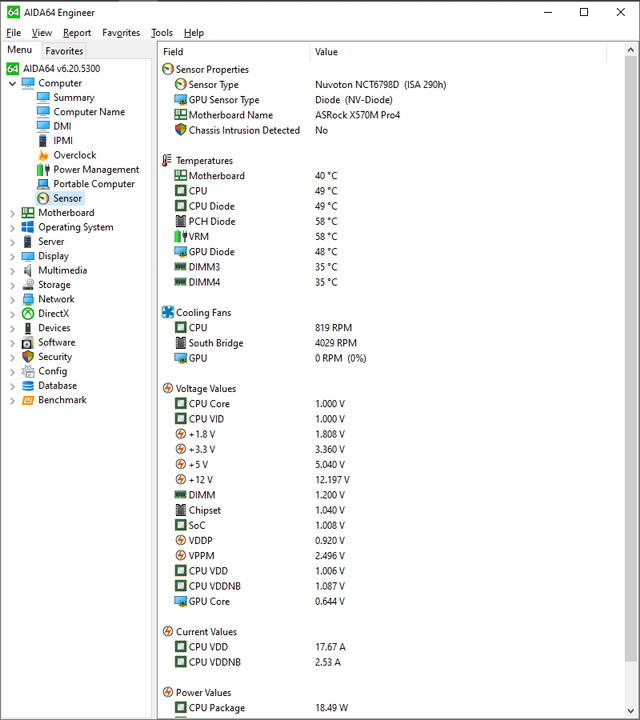

AIDA64 без проблем считывает показания с устройства. К сожалению, датчик VRM идентичен PCH Diode, силами предусмотренной инфраструктуры получить температуру с этого узла не получится.

Тестовый стенд

В состав открытого стенда вошли:

• процессор: AMD Ryzen 9 3900X (3,6 ГГц);
• кулер: Noctua NH-U14S;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill Sniper X F4-3400C16D-16GSXW (2×8 ГБ, 3400 МГц, 16-16-16-36-2T, 1,35 В, Samsung B-die);
• видеокарта: MSI GeForce GTX 1660 Gaming X 6G;
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт) + дополнительный процессорный кабель питания;
• операционная система: Windows 10 Pro x64 (10.0.18363.476), AMD Ryzen Balanced Power Plan, AMD Ryzen Master 2.1.0.1424;
• драйверы: AMD Chipset Drivers 1.11.22.454, GeForce 441.41.

Разгонный потенциал

Все эксперименты проходили с прошивкой P2.20 (AMD AGESA Combo-AM4 1.0.0.4 Patch B). Начнём знакомиться с производительностью системы, используя начальные настройки, когда частота памяти равнялась 2133 МГц.

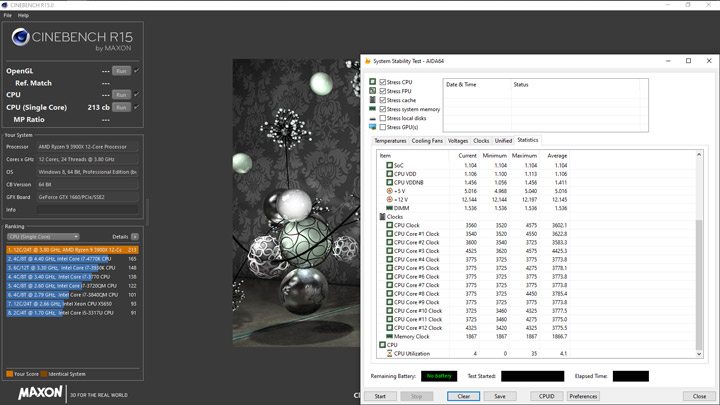

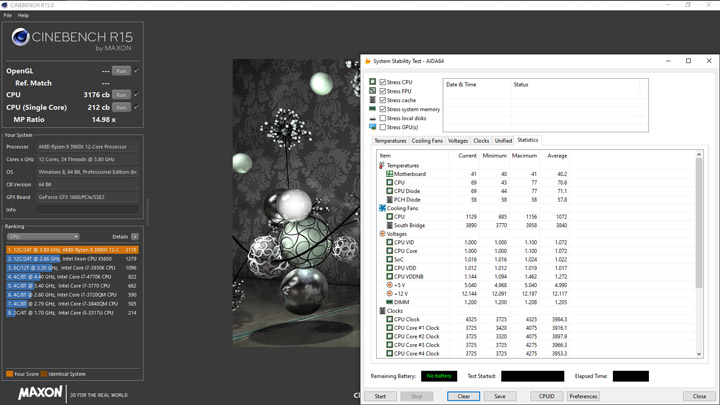

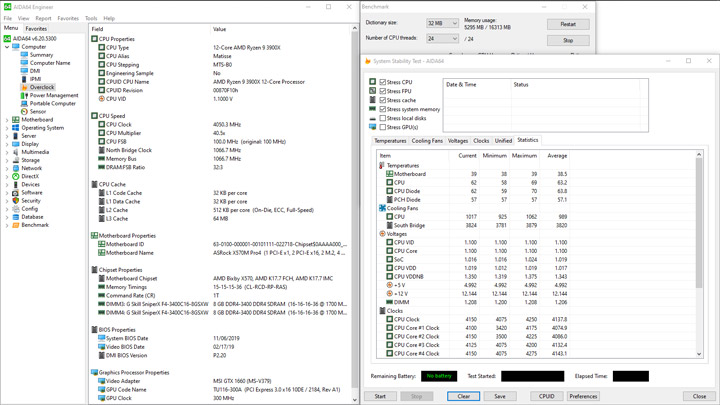

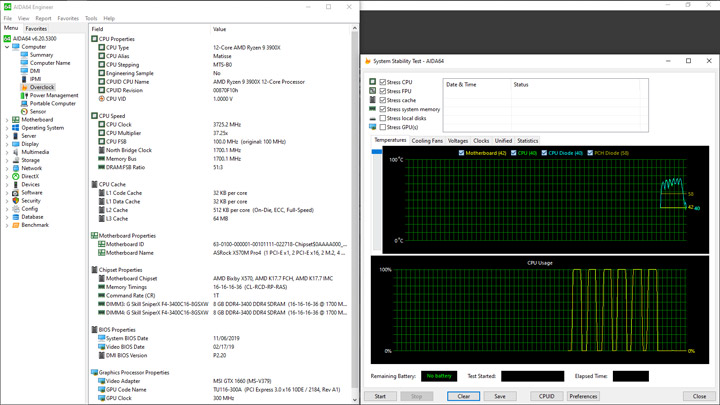

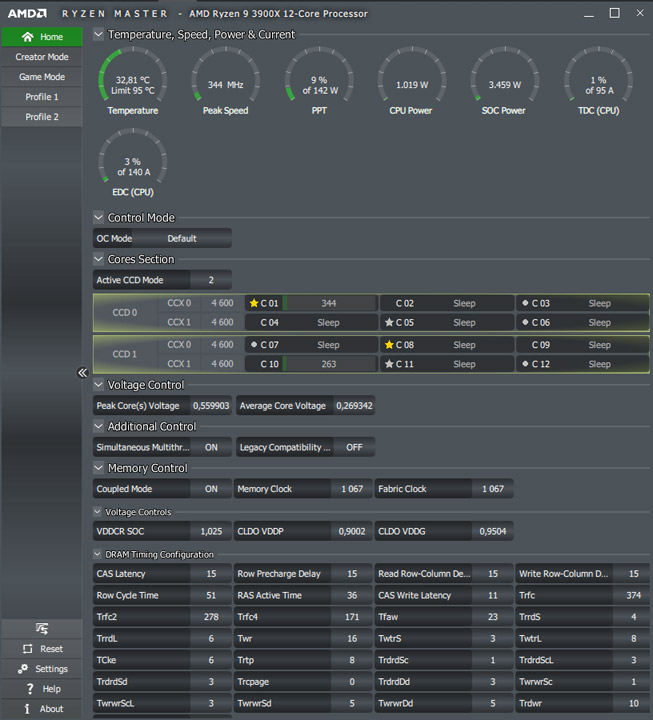

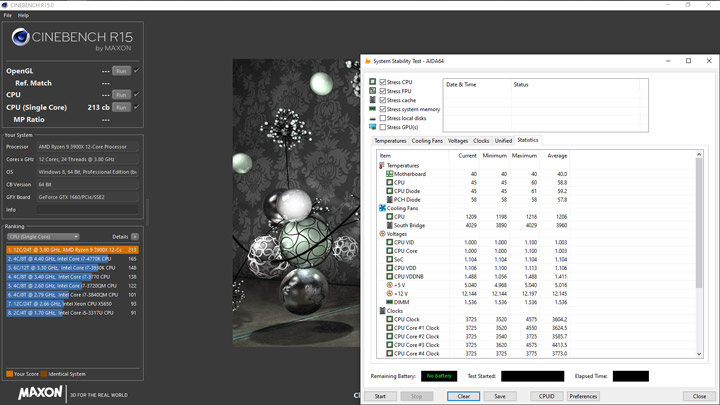

Максимальное ускорение процессора — до 4650 МГц — происходило при замерах ПСП и в бенчмарке 7-Zip для одного потока. Рост напряжения ограничился 1,481 В, продуктивность, под стать росту частоты, была высока. В однопоточном сценарии Cinebench скачки напряжения оказались ниже, частота — не столь высокой, рекорда тут зафиксировать не вышло, но всё равно результат с пиковыми 4575 МГц вышел отличный. Далее, при участии всех потоков, производительность также была отличной, в отместку, повышение температуры на этом участке тестов тоже впечатлило, чего прежде не наблюдалось ни на одной из плат (или прошивок). Даже в LinX прогрев ядер был меньше, когда общий уровень результатов вычислений наблюдался высоким.

Высокая продуктивность как-то катастрофически на потреблении не сказалась, верхняя граница, без учёта момента активации режима 3D у видеокарты, равнялась 208 Вт, а нижняя показала отличные 38 Вт!

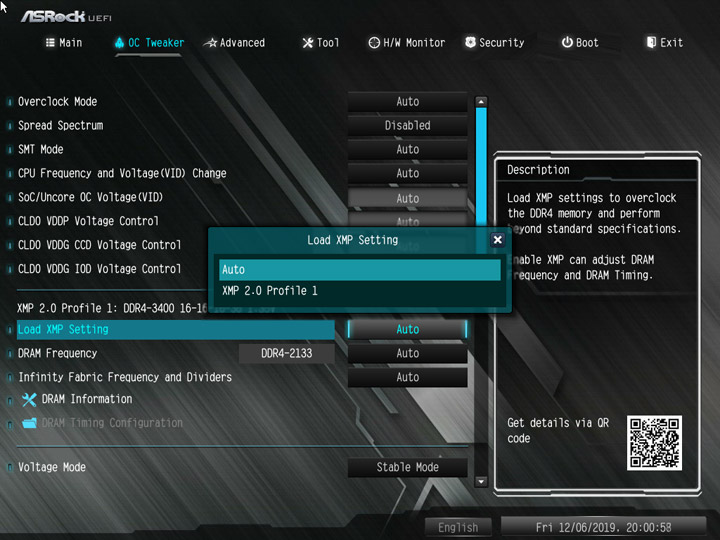

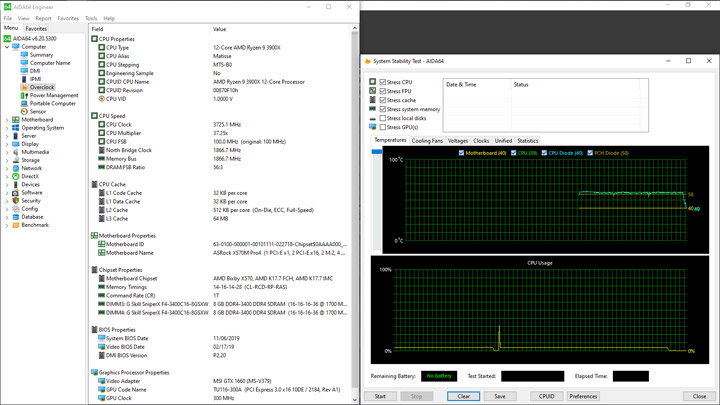

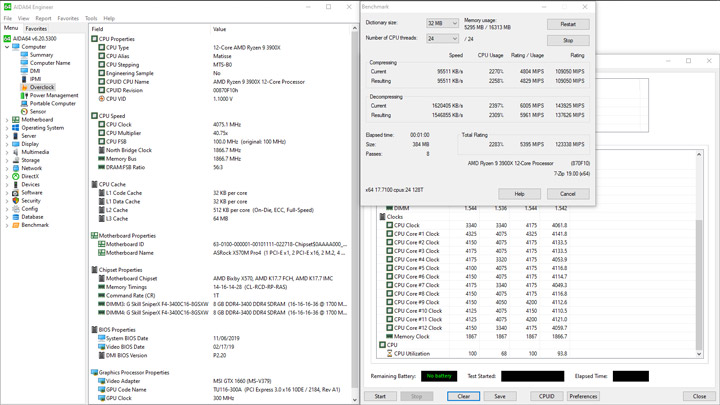

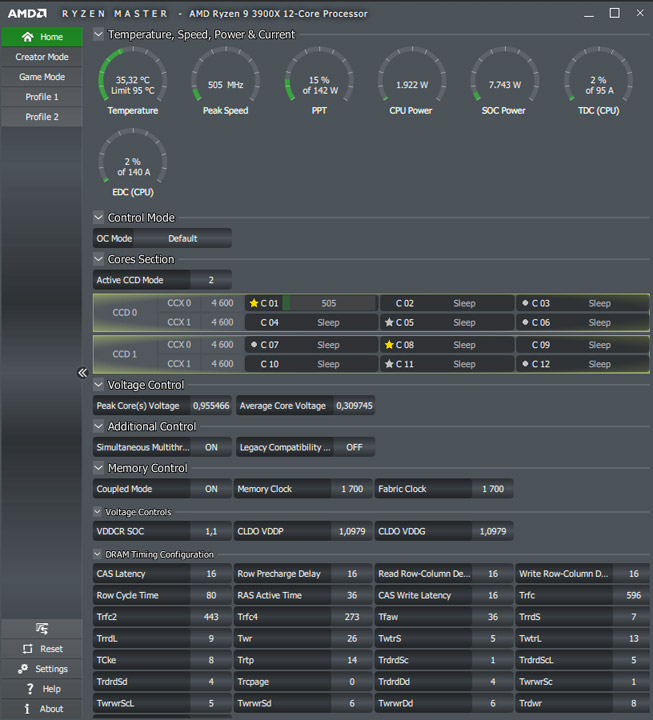

Наиболее простой способ увеличить производительность — активировать XMP, для нашего набора ОЗУ частота будет равна 3400 МГц. Повышается до 1,35 В питающее модули напряжение, также отмечается рост до 1,088 В SOС Voltage.

Везде заметен рост продуктивности. Также примечателен переход через рубеж в 70 градусов уже не только в Cinebench, но и при работе с LinX, чего прежде ни одна плата (прошивка) не показывала. Тест ПСП порадовал отметкой Latency, в отличие от прямых рыночных конкурентов, цифра оказалась ниже семидесяти нс.

Границы потребления сдвинулись до 40–226 Вт, уровень в простое вновь радует невысоким значением.

Принцип и очерёдность проведения собственных экспериментов будет совпадать с применённым подходом в обзоре ASUS ROG Crosshair VIII Formula. Система достаточно стабильно функционирует при разгоне памяти до 3800 МГц (1900 МГц для FCLK), однако для предельно сниженных с целью роста продуктивности задержек необходимо изрядно повышать питающее напряжение, что ведёт к дополнительному разогреву модулей. Я остановился на частоте 3733 МГц вместе с установкой 1,54 В. Таким образом, поведение испытуемой полностью совпало с прежде протестированной X570 Steel Legend. Первые испытания пройдут с автоматической формулой частот процессора. Необходимо было активировать Level 1 для LLC SOC Voltage, а также режим работы CPU Fan переводился в полноскоростной.

Дополнительное охлаждение для модулей памяти не потребовалось.

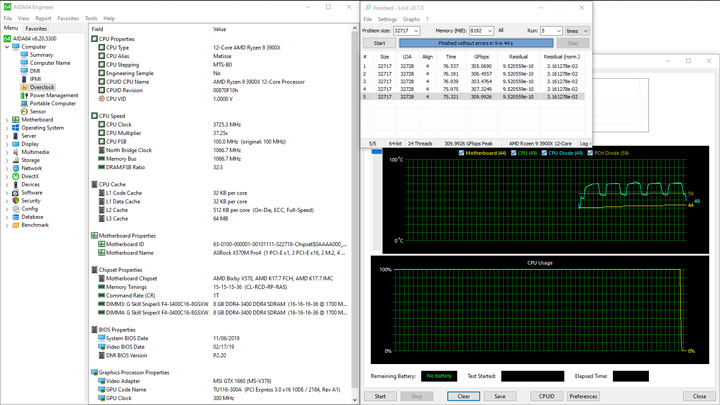

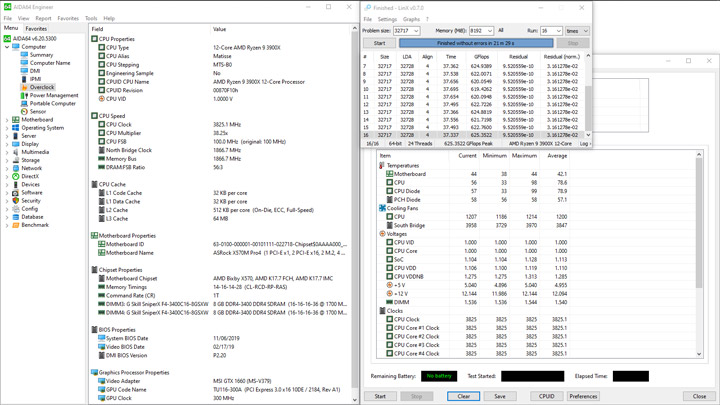

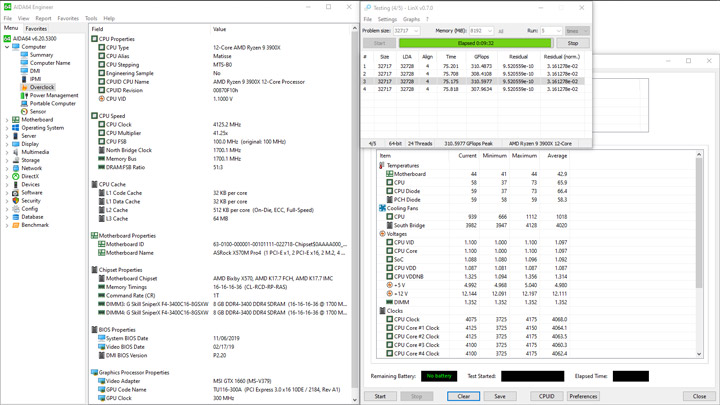

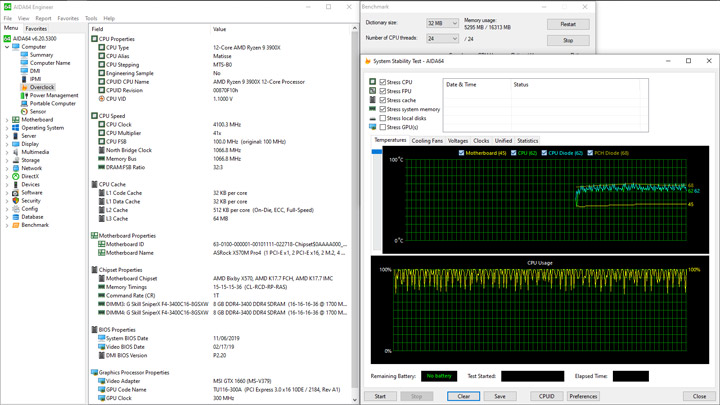

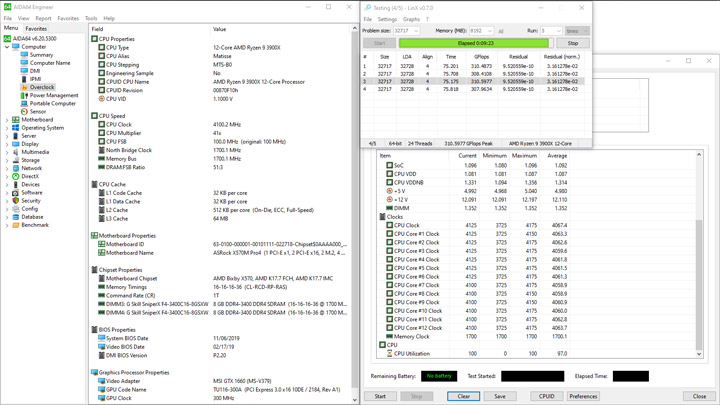

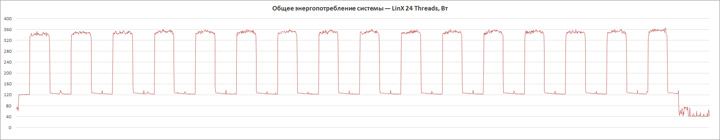

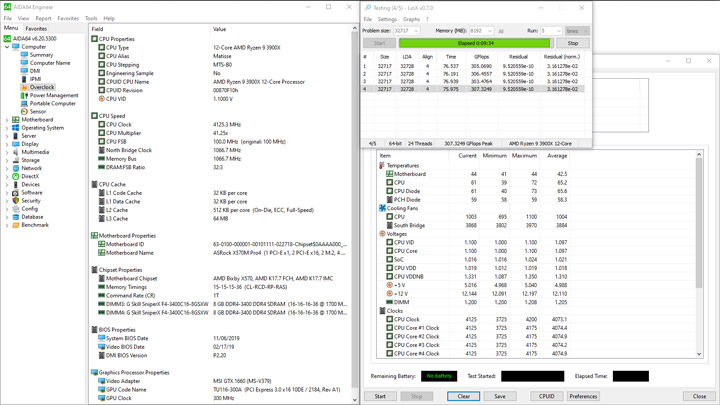

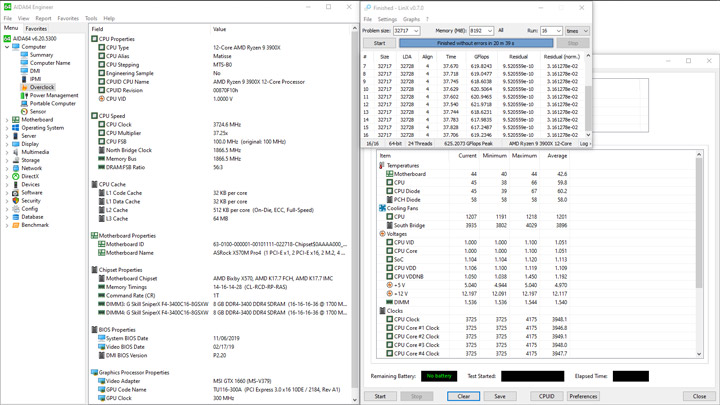

Продуктивность вычислений в LinX не была столь впечатляющей, как с участием X570 Steel Legend, зато намного меньше грелся процессор. Здесь также небезучастной была его частота, оказавшаяся немного сниженной. В среднем, напряжение (ориентироваться можно по датчику CPU VDDNB в AIDA64) не превысило 1,2 В, этим легко объясняется сниженный нагрев на фоне более престижной коллеги по цеху. Вновь радует латентность — цифра ниже 64 нс. В других сценариях система с ускоренной памятью не ухудшила поведения процессора. Ускорение, как и прежде, достигает 4,6 ГГц, вместе с которым получаются и высокие результаты в однопоточных нагрузках, да и в многопоточных результаты только возросли.

Справедливости ради стоит отметить, с отображёнными выше настройками ПК выполнял все запланированные сценарии, но проблемы всё же были — с «холодным» стартом, и вызваны они исключительно ручной схемой проставленных задержек. Потому для абсолютной стабильности придётся заняться поиском решения ещё и на этот вопрос, и тут сохранённый профиль с настройками ни раз выручал по ходу испытаний. К слову, поведение изделия при проблемном пуске достаточно предсказуемое: достаточно трёх неудачных запусков и настройки будут сброшены до начальных. Здорово помогает наличие четырёх диагностических светодиодов (POST Status Checker).

Коррекция в потреблении энергии на фоне активного профиля XMP совершенно скромная, уровни выросли до 41 и 229 Вт соответственно. Потому особую опаску работа по оверклокингу памяти для владельца такой модели вызывать не должна.

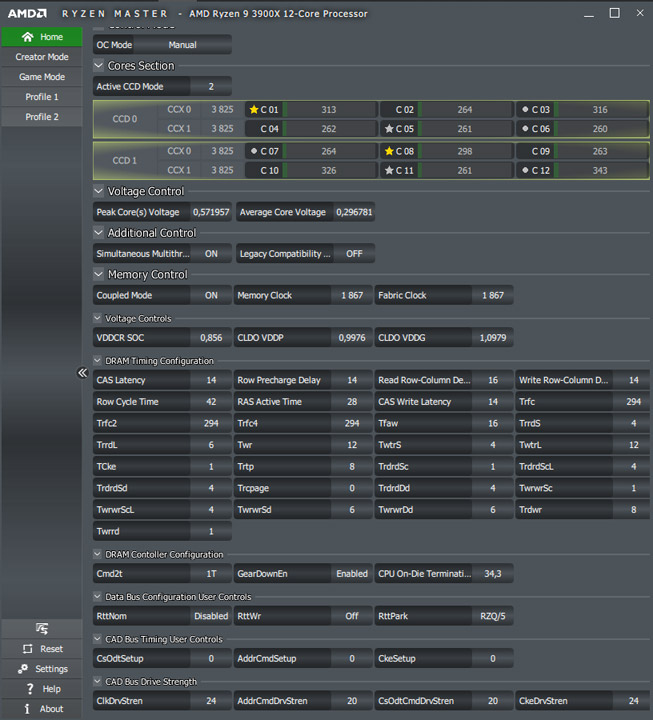

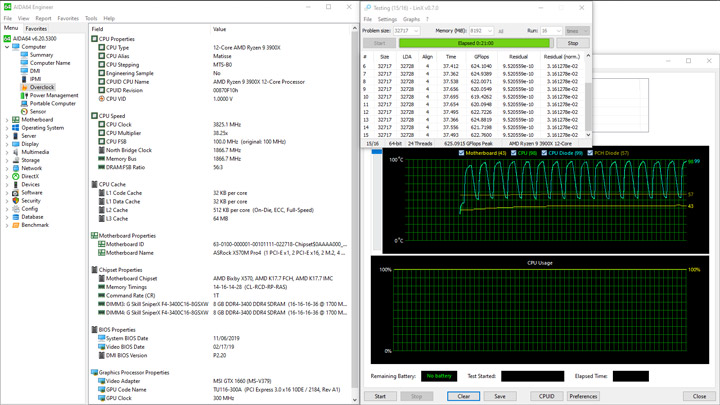

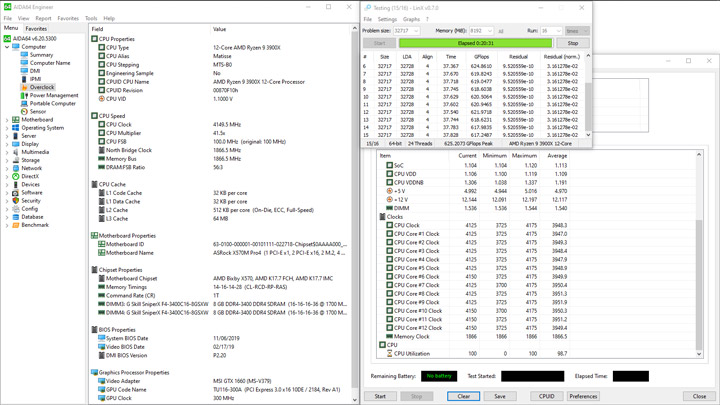

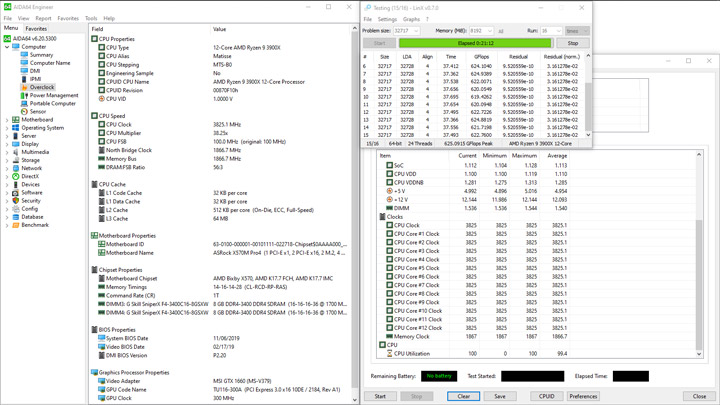

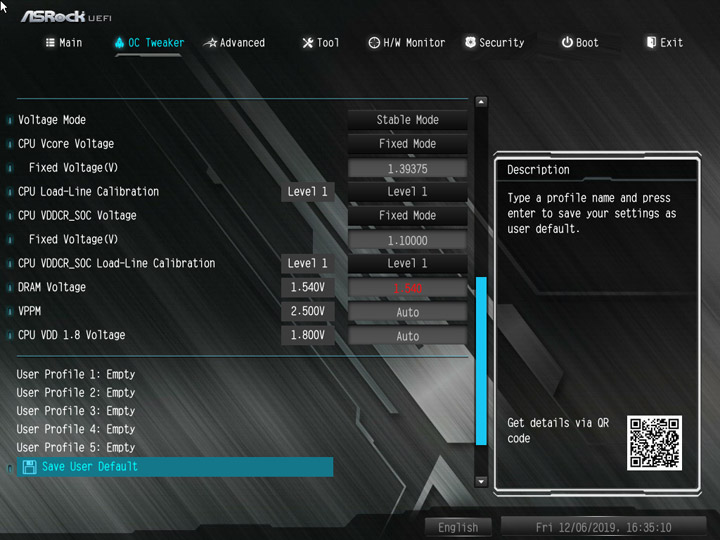

Фиксируя множитель x38.25 вместе с напряжением, проверим качество стабилизации и температурный режим. В экспериментах на престижных платах уровень напряжения определён как 1,275 В, дальше проходят опыты с LLC, по итогу здесь максимального Level 1 было достаточно, чтобы удержать напряжение у задуманной отметки в моменты пиковых нагрузок, роль которых выполняет LinX. При подготовке вычислительных операций будет виден небольшой рост, но чуть более слабый Level 2 приводит к очень заметному падению напряжения на фоне запланированного. По итогу и здесь тестовое устройство удивило своим качеством, ведь прежде в лаборатории у недорогих изделий были замечания куда более критического характера.

По итогу средним значением напряжения стала цифра 1,285 В, а в пике значение равнялось 1,313 В, этот режим работы в сумме с повышенной до 26 градусов комнатной температурой прогревал процессор до 99 градусов в пике тестовых замеров. Ограничения по току были проставлены заметно ниже, чем у более дорогих устройств, но выше, чем у конкурирующей MSI MPG X570 Gaming Edge WiFi, где местами процессор сбрасывал частоту на аналогичном участке тестов; всё это привело к не самым высоким результатам расчётов в LinX. Для остальных задач фиксированная частота позволила выйти на прежде ни раз виденные ориентиры. К вышесказанному я бы добавил наблюдение за напряжением процессора в других задачах — рост был не таким интенсивным, как с LinX, потому преодоления порога в 1,3 В не состоялось, а нижний уровень был в точности равен задуманному, что лишь подтверждает тезис про весьма качественный стабилизатор.

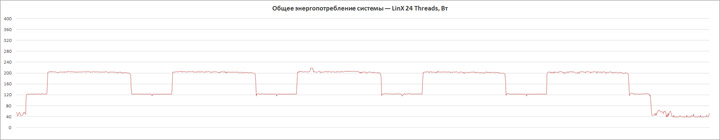

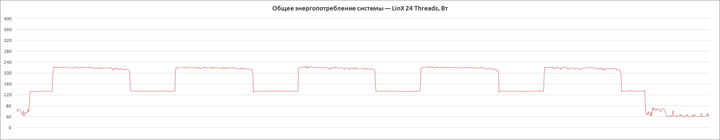

Понимание идеи неспроста проставленных ограничителей даст картина потребления энергии, границы вышли равными 41 и 362 Вт, исключая очередной пик потребления, вызванный активацией 3D у видеокарты во время сохранения скриншотов. Потому идеализировать стабилизатор напряжений не стоит, но со своими функциями, я считаю, он справился хорошо, хотя КПД вряд ли можно назвать образцовым. На этом участке экспериментов пирометром контролировался прогрев участка тыльной стороны платы, наибольшей температурной отметкой оказались 76 градусов, сверху радиатор не прогрелся больше, чем до 56 °C.

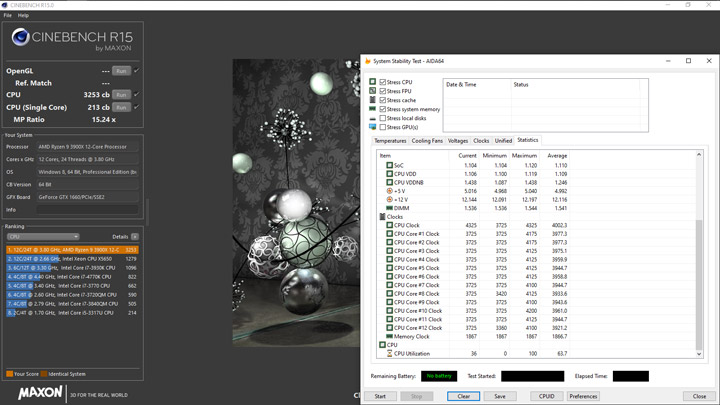

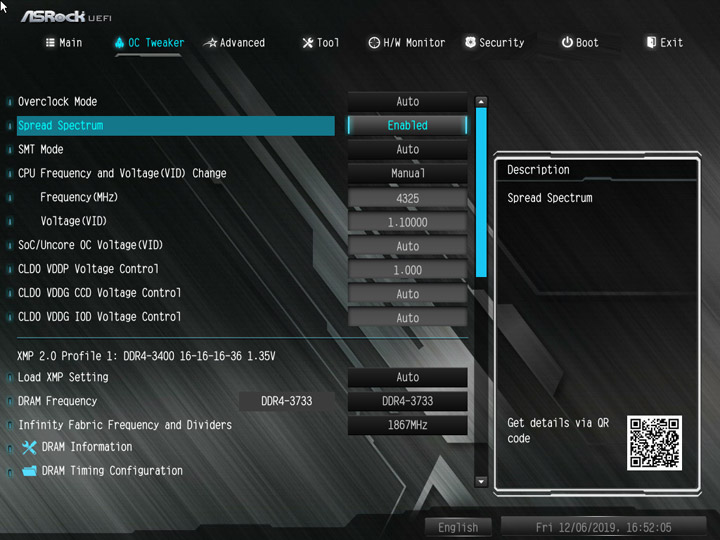

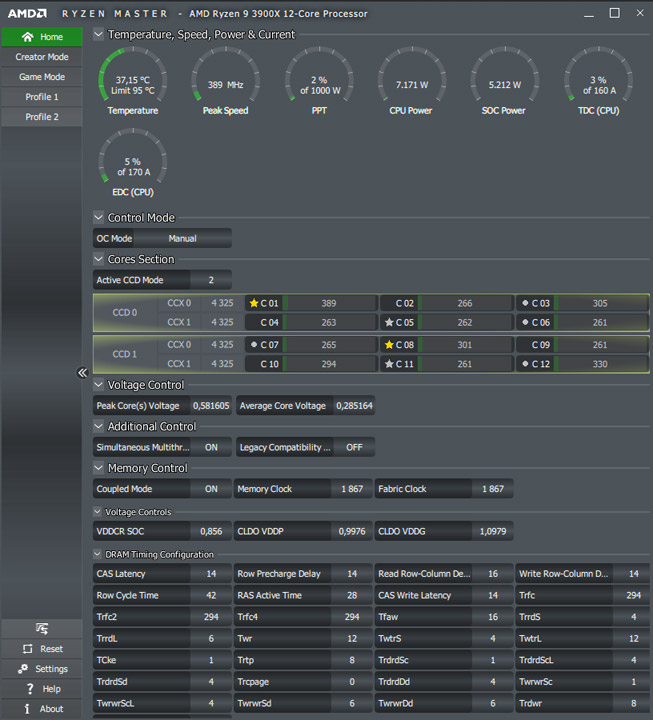

Исключая тяжёлую нагрузку, можно рассчитывать на 4325 МГц в качестве работоспособной отметки у тестового Ryzen 9 3900X. Экспериментируя с разными платами, необходимо каждый раз подобрать достаточный уровень напряжения для прохождения цикла из шести проходов в Cinebench R15, выступающих своеобразным тестом на стабильность. Здесь получилось остановиться на значении 1,39375 В при поддержке Level 1 из набора LLC. Как итог, для группы недорогих устройств, побывавшей в нашей лаборатории, — это вполне типичный уровень.

По аналогии с прошлым тестовым сценарием, по ходу замеров напряжение имеет свойство прироста к уровню, указанному в UEFI, но всё в рамках разумного. Всё те же ограничители не выступали сдерживающим фактором, потому как бенчмарки в разных сценариях показывали высокие результаты.

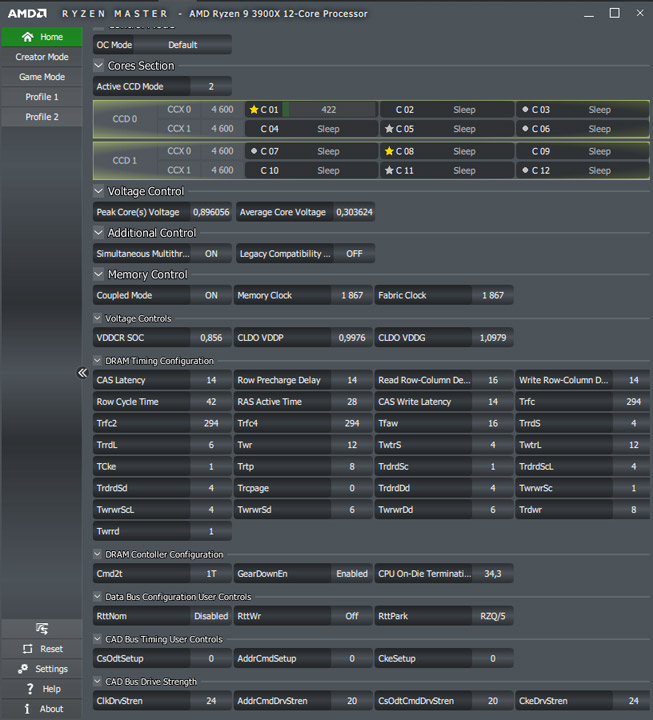

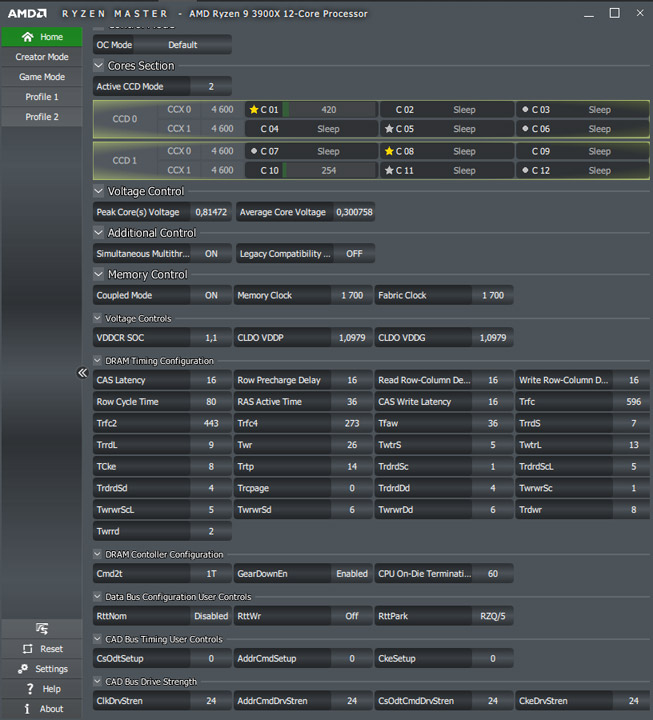

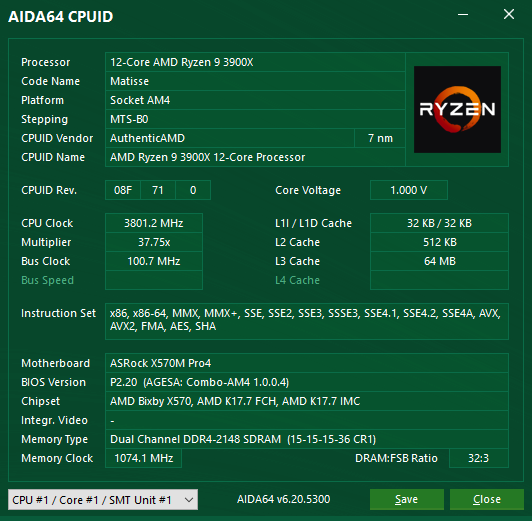

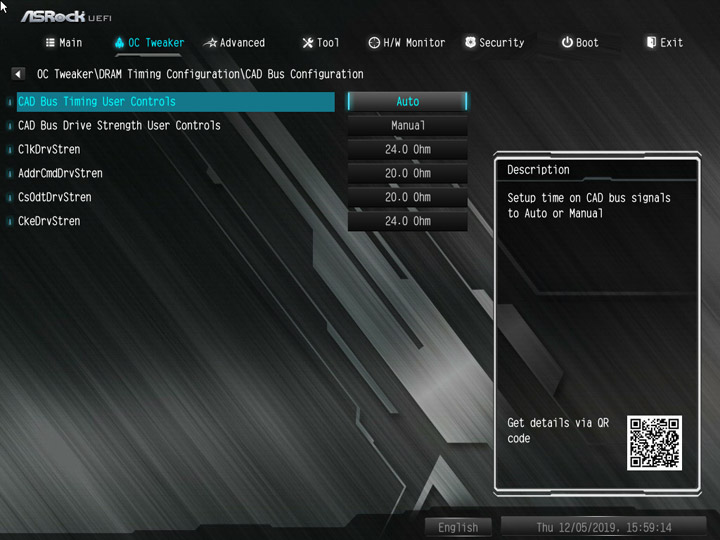

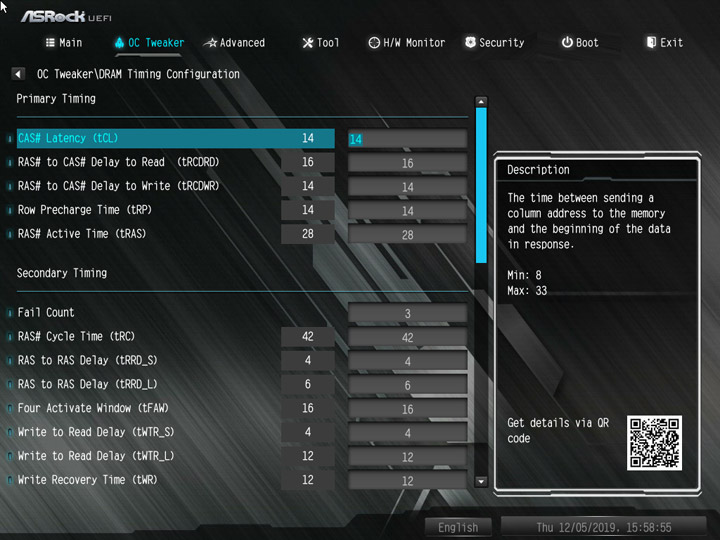

Вместо готовых разгонных профилей, испытуемая может похвастать возможностью модификации опорной частоты. Установка начинается с отметки в 100 МГц, потому для стабилизации системы в некоторых случаях может помочь активный статус Spread Spectrum.

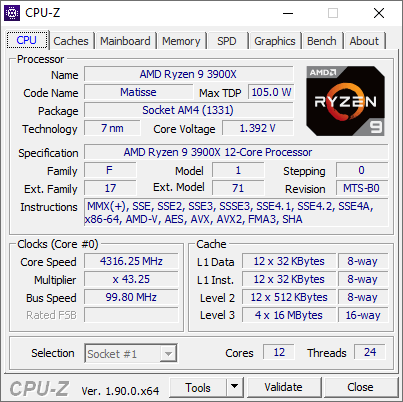

Таким образом можно добиться снижения величины до 99,8 МГц.

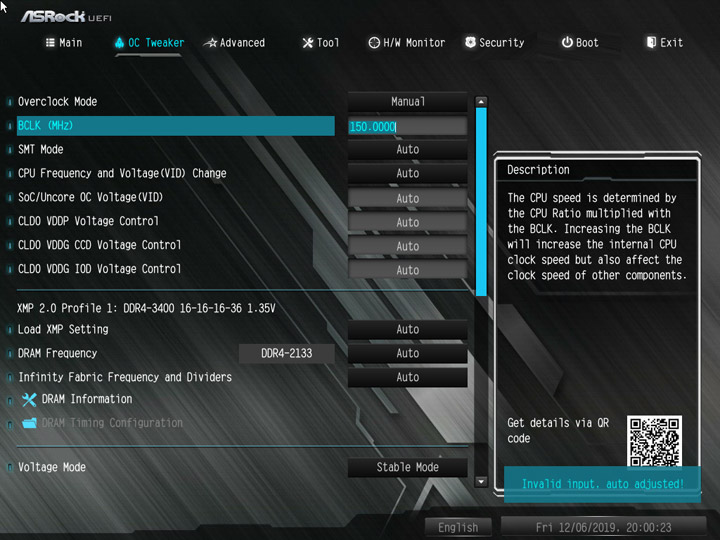

Увеличение ограничено цифрой в 150 МГц, но при использовании интерфейса SATA рабочая граница находится близь 100,6 МГц, затем устройства с этим типом становятся недоступны даже в UEFI.

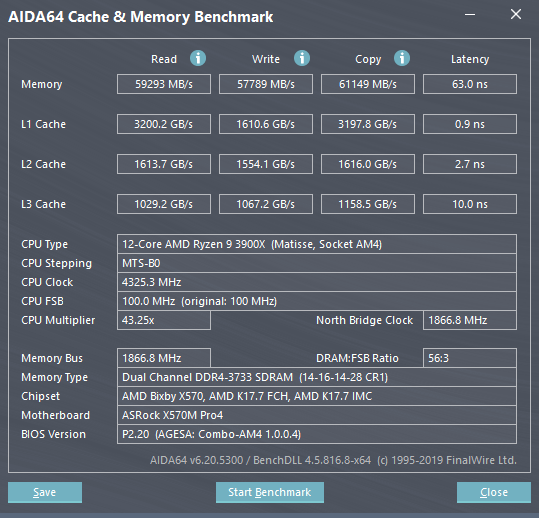

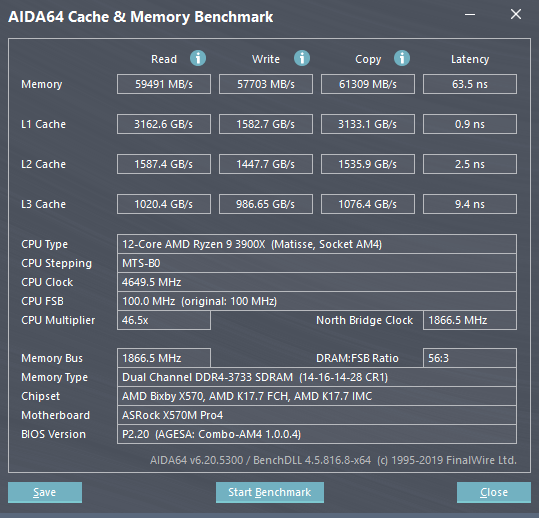

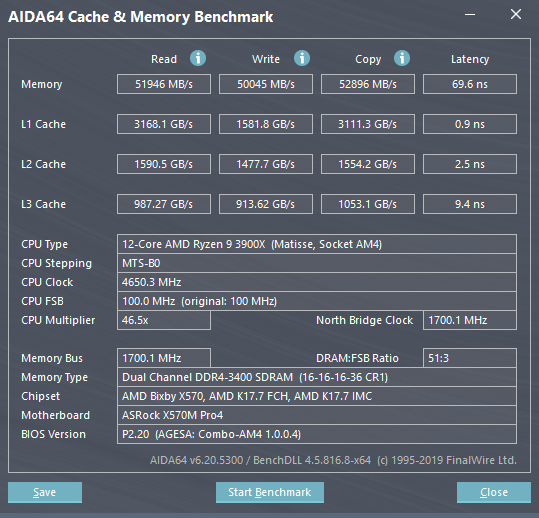

По итогу можно лицезреть рекордные 4682 МГц при замерах ПСП в AIDA64.

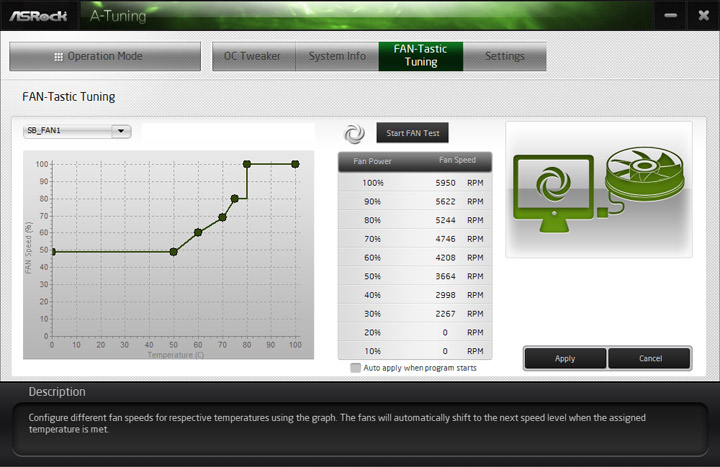

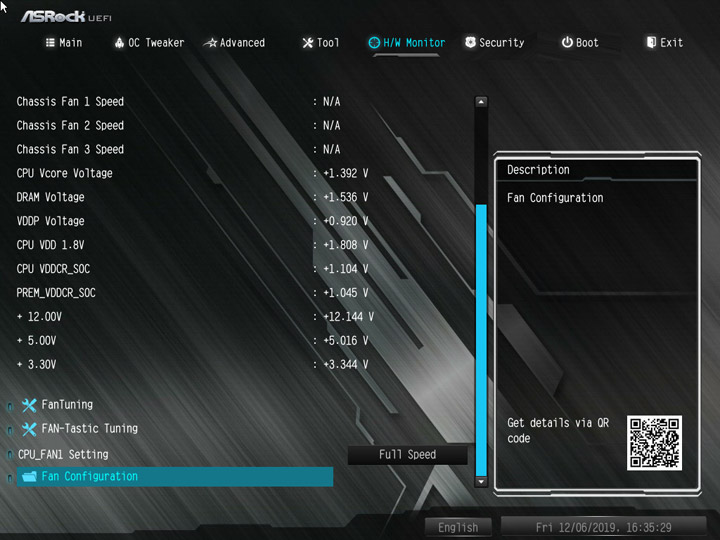

Напоследок уделим внимание вентилятору. Как можно было видеть на скришотах, всё это время он вращался на оборотах, способных испугать неподготовленного покупателя. Для начала, изучим его параметры в рамках управления его частотой вращения силами платы. Для этого проведём калибровку в A-Tuning.

Пиковые 6000 об/мин мало кого оставят равнодушным, но мой интерес вызывает противоположная сторона. Дальнейшие эксперименты подтвердили работоспособность с отметкой в 20%, при этом вентилятор стартует где-то с 17-18%, но его трёхпроводное исполнение накладывает отпечаток на корректную работу таходатчика. Словом, ориентир задан, необходимо определить температурный уровень, чтобы отсутствовали регулярные циклы по пуску и остановке, ним оказалась отметка в 70 градусов. Зафиксировав сценарий в UEFI, проведём тепловой тест.

В качестве нагрузочного для системы задания выступили 10 минут в многопоточном бенчмарке 7-Zip, после чего компьютер бездействовал. Ещё раз подчеркну отсутствие контроля за оборотами в этот момент времени, но по графику кривой виден момент запуска двигателя — 70 градусов. После чего происходил лёгкий откат к 68–69 °C. В это время шум от работы вентилятора можно было уловить лишь приблизившись к плате вплотную. Нагрузка на видеокарте не создавалась, а значит вентиляторы там не работали. По итогу удалось утихомирить систему до фактически бесшумной, процессорный кулер и плату было очень трудно расслышать на удалении от стенда.

Вывод

Присутствующий здесь стабилизатор питания оказался вполне неплохим. Благодаря работающим профилям LLC, он способен обеспечить процессор питанием нормального качества, не буквально идеального, но, как для своей рыночной ниши, он действительно хорош. При фиксации напряжения всплывут на поверхность заметные ограничения по токам, но для используемых сценариев, включая LinX, это не создало особых помех, даже при фиксировании множителя CPU. В разгоне памяти успехи тоже хороши, мало в чём отличимые от прочих коллег по цеху. Можно подчеркнуть наличие обильного числа параметров, доступных для модификации в UEFI, а также богатый перечень мониторинга величин силами самой платы, что является неоспоримым конкурентным преимуществом для покупателей-энтузиастов. Охладитель на хабе с начальными настройками вращается на высоких оборотах, но есть предусмотренный набор профилей, а главное — возможность создания собственного алгоритма. Экспериментируя, получилось подобрать для него режим, сопоставимый с бесшумным. Минусом здесь выступает трёхпроводной тип подключения — на сниженных оборотах теряется возможность передачи показаний у таходатчика, лишь по температуре чипа можно убедиться в активированном статусе охладителя. Несмотря на компактность, расположение вентилятора удивительно неплохо, а ведь даже у полноформатных плат имеются куда большие проблемы в этом аспекте. При использовании двухслотовой видеокарты будет накрыто около трети воздухозаборных прорезей. Тем самым, спектр использования X570M Pro4 может быть буквально любым — от мощной рабочей станции до игрового ПК, тихого в моменты простоя. Неожиданно удачным вышел звуковой кодек, а точнее его реализация. Без каких-либо дополнительных настроек качество подачи материала сопоставимо с лучшими образцами на рынке. Бонусов программной направленности у этого узла нет, как и поддержки оптического интерфейса. В целом, комплект программ весьма скромен, выделиться может лишь традиционный XFast LAN для сетевой подсистемы. Под адаптер беспроводных сетей типа 2230 предусмотрели площадку M.2, а на заглушке — три отверстия под возможные антенные выходы. Светодиоды отсутствуют (кроме диагностических), что лишь добавляет баллов изделию у местной консервативной публики.

От работы с устройством у меня сложились исключительно приятные впечатления, досадных просчётов или недоработок замечено не было. При использовании мощного Ryzen 9 3900X система с актуальной прошивкой демонстрировала высокие скоростные показатели в различных тестовых сценариях. Нет никаких предпосылок исключать компактную модель из числа кандидатов на приобретение, напротив, по своим возможностям и их реализации она способна превзойти немало полноформатных ATX-конкурентов на рынке материнских плат для процессоров AMD Matisse, потому заинтересованным покупателям стоит к ней обязательно присмотреться.

Post status checker asrock как пользоваться

Предлагаю Вашему вниманию основные POST-коды для BIOS производителя AMI. Небольшое вступление. Сразу после нажатия кнопки POWER на системном блоке персонального компьютера управление ПК переходит непосредственно к БИОС. В это время (в начале запуска ПК) процессор подает сигнал на микросхему BIOS, который инициализирует загрузку микропрограммы BOOT-ROUTINE Базовой Системы Ввода-Вывода.
Микропрограмма BOOT-ROUTINE вызывает подпрограмму самотестирования POST.

Подпрограмма POST (Power-On Self Test) тестирует установленное на компьютере оборудование, настраивает его и готовит к работе.

Для каждого отдельного оборудования (процессор, память, видеокарта, клавиатура, порты ввода/вывода и.т.д) производится отдельный тест. Каждый тест имеет свой уникальный номер, который называется POST-кодом. POST-код записывается в порт Manufacturing Test Port (с адресом 0080H) до начала выполнения каждого отдельного теста процедуры POST.

После того, как POST-код теста записан в порт Manufacturing Test Port начинается процедура тестирования соответствующего оборудования. Если процедура тестирования завершилась неудачей в порту Manufacturing Test Port остается POST-код последней процедуры (которая и вызвала ошибку). Если узнать POST-код последней процедуры, можно определить устройство, которое вызвало ошибку.

Чтение POST-кодов можно осуществить несколькими способами.

• Если Ваша материнская плата имеет встроенный индикатор POST-кодов, информацию о POST-коде последней процедуры можно узнать с него.
• POST-код последней выполняемой процедуры в некоторых системах может отображаться на экране монитора во время прохождения процедуры POST.
• Для чтения POST-кодов может использоваться специальная карта расширения.

Поскольку BIOS выпускается несколькими производителями, соответственно, для каждой BIOS отдельного производителя имеется своя таблица POST-кодов.

AWARD BIOS6.0 Полная загрузка

Данная таблица содержит POST-коды, которые отображаются при полной процедуре POST.

Award BIOS 6.0: сокращенная загрузка

Сокращенная процедура выполняется при установке в BIOS параметра Quick Power On Self Test.

Привет! Поговорим сегодня об игровой материнской плате от компании ASRock, модель Z390 Phantom Gaming 4S.

Производительность

Интерфейс PCIe Gen3 x4 Ultra M.2 имеет скорость передачи данных до 32Гбит/с. Он также совместим с более быстрыми и ёмкими накопителями Type 22110 M.2 NVMe SSD для ещё более высокой производительности. Поддерживается технология работы с памятью и накопителями Intel Optane, которая задаёт новые стандарты производительности и отзывчивости.

Сетевой модуль Intel LAN обеспечивает лучшую пропускную способность, низкую загрузку CPU, повышенную стабильность и выводит работу в Сети на качественно новый уровень! Так-же к плате можно подключить отдельный модуль Wi-Fi 802.11ac к специальному разъему M.2 (Key E).

Конструкция и внешний вид

Задняя панель включает в себя 2 разъема PS/2, 1 HDMI-видеовыход, 2 порта USB 2.0, 4 порта USB 3.2, 1 LAN-розетку и 3 порта аудиоподсистемы.

Плата предлагает расширенные возможности по управлению светодиодной подсветкой на световых лентах, вентиляторах ЦП и корпуса, и других подобных устройствах. Все устройства подсветки также можно синхронизировать через сертифицированные аксессуары Polychrome RGB Sync. Технология ASRock Polychrome RGB предназначена для создания персональных световых эффектов пользователя. Помимо настройки зон, цвета и режима подсветки на материнской плате, теперь вы можете использовать функцию ASRock Polychrome SYNC, которая позволяет настроить синхронную подсветку памяти, корпуса, вентиляторов и других компонентов для создания уникальных световых эффектов на вашей материнской плате.

Материнка изготовлена по технологии ASRock Intel POOL (Planes On Outer Layers) – это технология, которая позволяет 4-слойным платам использовать микро-маршрутизацию, что улучшает электрические характеристики и производительность.

Новый дизайн печатной платы снижает зазоры между слоями и защищает материнскую плату от электрических замыканий, вызванных влажностью. Основа в цвете «чёрного сапфира» придаёт материнской плате элемент загадочности.

Материнка располагает разъёмом для питания системы водяного охлаждения! Он выдаёт ток в 1,5 ампера и подходит для всех популярных моделей СВО. Напряжение на разъёме можно повысить, чтобы получить ещё более эффективное охлаждение.

В отличие от обычных плат, где применяются аналоговые схемы питания, в этой плате использована технология цифровой широтно-импульсной модуляции (ШИМ) нового поколения, которая обеспечивает более эффективное и равномерное питание CPU, что значительно повышает стабильность и срок службы материнской платы.

На этой материнской плате компания ASRock использовала только твердотельные конденсаторы. С такими конденсаторами материнская плата будет работать стабильнее при увеличенном сроке службы.

Некоторые компоненты материнской платы особенно чувствительны к перепадам напряжения, и избыточный ток на них может привести к мгновенному сбою всей системы. Технология ASRock Full Spike Protection надежно защищает эти компоненты материнской платы от внезапных скачков напряжения.

Программное обеспечение

Отзывы

Негатива в интернете по поводу этой материнской платы чуть меньше, чем позитива:

Играйте по своим правилам вместе с самой мощной материнской платой Fatal1ty X79 Champion

ASRock и Fatal1ty являются партнерами уже более года. Результатом этого сотрудничества стало появление линейки надежных и максимально функциональных материнских плат для игроков. Сегодня ASRock с гордостью анонсирует новую плату Falal1ty X79 Champion, основанную на флагманском чипсете Intel ® X79. Как и другие решения ASRock для энтузиастов, Fatal1ty X79 Champion буквально переполнена полезными функциями.

Легендарный киберспортсмен Джонатан Fatal1ty прокомментировал выход платы следующим образом: «Главное предназначение устройств серии Fatal1ty – дать игрокам возможность сфокусироваться на соревновании и не беспокоиться об используемом оборудовании. Плата Fatal1ty X79 Champion отличается надежностью конструкции и содержит в себе все, что необходимо хардкорным игрокам. При этом новинка предлагает большое количество дополнительных функций. В их числе – разъем Fatal1ty Mouse Port, обеспечивающий максимальную точность позиционирования курсора мыши, и технология XFast 555, позволяющая добиться пятикратного прироста быстродействия при использовании USB и LAN, а также выполнении ряда других задач».

«Основанная на флагманском настольном чипсете Intel ® X79, эта игровая машина может похвастаться великолепными спецификациями. Используемые в ней двухслойные МОП-транзисторы обеспечивают исключительную стабильность и эффективность питания процессора, а звуковой чип Creative SoundCore 3D с функцией Premium Headset Amplifier (PHA) гарантирует первоклассное звучание, способное удовлетворить даже искушенных игроков» – сказал Джеймс Ли, вице-президент отдела маркетинга и продаж компании ASRock. «Качество и функциональность – вот главные характеристики продуктов ASRock/Fatal1ty».

Бескомпромиссная аппаратная составляющая

Плата Falal1ty X79 Champion обладает впечатляющими характеристиками. Она комплектуется пятью слотами PCIe 3.0 x16 с поддержкой 4-Way SLI/CrossFireX, двумя сетевыми контроллерами Gigabit LAN, двенадцатью портами USB 3.0, разъемом Fatal1ty Mouse Port и восьмью слотами для памяти DDR3, поддерживающими работу на частотах свыше 2500 МГц. Также плата может похвастаться долговечными конденсаторами с золотым напылением и мощной цифровой подсистемой питания процессора.

Разъем Fatal1ty Mouse Port заслуживает особого внимания. Это решение, предназначенное для игроков, использующих F-Stream, позволяет изменять частоту опроса мыши в диапазоне от 125 Гц до 1000 Гц. Грамотная настройка этого параметра позволяет добиться увеличения точности позиционирования курсора мыши.

Наиболее яркий элемент в дизайне Fatal1ty X79 Champion – стильный радиатор системы охлаждения. Он скрывает под собой двухслойные МОП-транзисторы, являющиеся еще одной инновацией. Новые МОП-транзисторы обладают большей площадью кремниевой подложки, что позволяет снизить показатель RDS(on). Таким образом, двухслойные МОП-транзисторы обеспечивают более эффективное энергоснабжение процессора, чем обычные решения.

Чип Creative SoundCore3D с функцией Premium Headset Amplifier

Игроки с хорошим слухом должны по достоинству оценить тот факт, что плата Fatal1ty X79 Champion оснащена звуковым чипом Creative SoundCore 3D. Он не только обеспечивает превосходное качество звучания, но и предлагает поддержку таких технологий, CrystalVoice и EAX 5.0. Кроме того, чип дает возможность активировать режим Scout Mode, позволяющий слышать врагов на более далекой дистанции и получать тем сам тактическое преимущество в бою.

Ко всему прочему Creative SoundCore 3D поддерживает функцию Premium Headset Amplifier (PHA), обеспечивающую более чистое звучание при использовании наушников или гарнитуры.

Creative SoundCore 3D Voice and Processor Chip / PHA Chip / Scout Mode Technology

Технология HyperDuo Plus

Получите 14-кратный прирост быстродействия! Благодаря контроллеру Marvell SE9230, плата Fatal1ty X79 Champion поддерживает технологию HyperDuo Plus. При наличии в системе SSD и HDD эта технология позволяет использовать твердотельный накопитель в качестве кэша для жесткого диска, что приводит к многократному увеличению скорости работы винчестера.

V-Probe™ / Post Status Checker (PSC)

Плат Fatal1ty X79 Champion предлагает множество инструментов, упрощающих разгон. Контактная площадка V-Probe позволяет пользователям измерять напряжения на основных компонентах системы с помощью вольтметра. Система диагностики Post Status Checker (PSC) анализирует процесс загрузки компьютера и сигнализирует пользователю в случае неисправности.

Материнские платы серии ASRock / Fatal1ty предлагают игрокам богатый функционал, но при этом они не перегружены ненужными возможностями. Fatal1ty X79 Champion – не исключение. Плата обладает мощной аппаратной составляющей и функциональным программным обеспечением. У нее есть все, что необходимо для сборки бескомпромиссной игровой системы!

Хотя количество материнская плата RMA медленно сокращается в последние годы, к сожалению, есть ошибка, которая повторяется со временем и которую некоторые из вас наверняка испытали. Речь идет об известной ошибке 00 в QCode материнской платы, то есть на дисплее, который есть во многих моделях среднего и высокого класса. Что делает это ошибка 00 означает и как материнская плата может это отображать?

К сожалению, эта ошибка вообще ничего хорошего не означает. Это ошибка, которую мы могли видеть почти на всех платформах, и всегда, во всех случаях, за ней стоит ряд проблем, которые в некоторых случаях имеют решение, а в других требуется гарантия.

Ошибка 00 на материнских платах, опасения любого пользователя

Начнем с основ: что такое ошибка 00 и что ее вызывает? В зависимости от производителя материнской платы у нас будет хорошее руководство (физическое или онлайн), где, возможно, эта ошибка объясняется в большей или меньшей степени.

Правда в том, что плата покажет этот код в своем QCode когда он не может запустить ЦП или обнаруживает сбой физического соединения между ним и сокетом. То, что кажется таким простым и таким простым, имеет ряд ошибок, и мы попытаемся посмотреть, сможем ли мы снова запустить нашу доску.

Плохое размещение процессора

Как бы странно это ни звучало, неправильное размещение процессора может вызвать эту ошибку. В разъемах PGA это сделать намного сложнее, поскольку именно процессор имеет контакты и входит в каждое отверстие вертикально, но в LGA…

Столь же AMD и Intel Старайтесь делать все возможное, чтобы избежать ошибок такого типа, многие пользователи считают, что размещение ЦП должно приходить и падать, но не подходить. Бывают случаи, когда ЦП не полностью блокируется, а система удержания принудительно закрывается.

В этих случаях есть плохой Контакты выравнивание на штырях и плате выдаст эту ошибку. Если все пойдет хорошо и нигде не будет обрывов, останется только правильно поставить ЦП и перезагрузить ПК.

Грязь в розетке

Это классика, но правда в том, что компьютер пользователя — это буквально ящик для пыли, в большей или меньшей степени. Если мы не позаботились о внутренней очистке башни, у нас есть много бюллетеней, так что при замене процессора или по любой причине, связанной с извлечением процессора из гнезда, грязь попала в виде микроскопических или очень мелких частиц, контакт между двумя или несколькими контактами.

Иногда это действительно трудно увидеть из-за размера грязи, но требуется время и очистка розетки, обычно с баллончиком со сжатым воздухом и на расстоянии, чтобы не повредить.

Изгиб материнской платы или сокета

Это еще одна повторяющаяся проблема, которая подразумевает, что в один прекрасный день вы так довольны своим ПК, а на следующий день мы обнаруживаем ошибку 00. Многие пользователи думают, что необходимо установить радиатор и заблокировать анкеры до предела, или что вес Радиатор High-End Giant не повлияет на вашу материнскую плату. Большая ошибка. Давление, оказываемое блоком или радиатором на якорь сокета, во многих случаях настолько сильное, что по прошествии часов, дней, месяцев или лет они в конечном итоге изгибают материнскую плату, образуя букву S прямо в центре. наверху.

Что происходит, когда это происходит? Чтобы сокет и ЦП перестали контактировать, независимо от того, насколько плотна система крепления или радиатор / блок. Деформация составляет всего несколько миллиметров для человеческого глаза, но в гнезде они составляют десятые доли миллиметра, ровно настолько, чтобы контакты и процессор (LGA) не соприкасались. В сокетах PGA гораздо сложнее определить длину выводов ЦП и их систем крепления.

Ошибка 00, CPU KO?

• Внезапная смерть по причинам, требующим расследования.
• Смерть от перенапряжение .
• Смерть от деградация .
• Нокаут для короткое замыкание .
• КО для разгонный .

Можно было бы добавить еще несколько напыщенных причин, таких как смерть от делида или грязь в гнезде, но они несколько реже. В любом случае ошибка 00 на материнской плате может означать, что процессор ушел из жизни.

Сломанная материнская плата

Наконец, ошибка 00 также может означать, что материнская плата попрощалась, и может даже случиться так, что через короткое время скончались и процессор, и материнская плата, хотя это встречается реже.
