Как уменьшить шум вентилятора у ИБП APC

У ИБП (источник бесперебойного питания) APC — это важное устройство, которое защищает компьютеры и другие электронные устройства от скачков напряжения и перебоев в электропитании. Однако, при работе вентилятора, может возникать неприятный и громкий шум, который может мешать обычным делам и даже выносить психику.

Шум вентилятора может возникать по разным причинам: изношенный подшипник, пыль и грязь на лопастях, неисправности электроники и так далее. В данной статье мы рассмотрим несколько простых способов устранить шум вентилятора в ИБП APC.

1. Очистка вентилятора

Первым шагом в борьбе с шумом вентилятора является его очистка. Выключите ИБП и отсоедините его от сети. Откройте корпус ИБП и обратите внимание на вентилятор. Очистите его от пыли и грязи с помощью мягкой щетки или компрессора. При этом будьте осторожны и аккуратны, чтобы не повредить вентилятор. После очистки проверьте, не возник ли шум.

Примечание: Если очистка не помогла устранить шум, возможно, вентилятор уже изношен и требуется его замена. В таком случае, обратитесь к профессионалам.

Проверка пыли и грязи вентилятора

Один из основных причин шума вентилятора в ИБП APC может быть наличие пыли и грязи на его лопастях или внутри механизма. Проверка и чистка вентилятора может помочь устранить эту проблему.

Для проверки пыли и грязи вентилятора рекомендуется выполнить следующие действия:

1. Выключите ИБП APC и отсоедините его от источника питания.
2. Откройте корпус ИБП. Для этого может потребоваться открутить винты или снять пластиковую крышку.
3. Найдите вентилятор внутри ИБП. Вентилятор обычно находится на задней или верхней панели корпуса.
4. Внимательно осмотрите лопасти вентилятора на наличие пыли, грязи или других загрязнений. Возможно, их нужно будет очистить.
5. Если лопасти вентилятора видны через решетку, можно воспользоваться сжатым воздухом или обычной кистью для удаления пыли и грязи.
6. Если на лопастях вентилятора находится толстый слой пыли, возможно потребуется снять его для более тщательной очистки. Для этого лопасти могут потребоваться снять с вентилятора.
7. После очистки лопастей вентилятора внимательно проверьте его механизм на наличие других загрязнений. Очистите их с помощью сжатого воздуха или кисти, если необходимо.
8. Проверьте, что все лопасти вентилятора вставлены обратно в механизм и закреплены надежно.

После проведения проверки и очистки пыли и грязи вентилятора у вас должно улучшиться его работа и шумоподавление. Если проблема не была устранена, возможно, стоит обратиться к специалистам или сервисному центру, чтобы проверить более глубокие причины проблемы.

Замена старого вентилятора

Если шум вентилятора в ИБП не удаётся устранить с помощью приведённых выше методов, то последним шагом может быть замена старого вентилятора на новый. Это может быть необходимо, если текущий вентилятор изношен, неисправен или просто работает слишком шумно. В данном разделе мы рассмотрим, как провести замену вентилятора в ИБП APC.

Перед тем как начать замену вентилятора, следует убедиться, что ИБП выключен и отключен от сети электропитания. Также рекомендуется избегать статического электричества, используя антистатический браслет или прикоснувшись к заземлённой поверхности перед началом работ. Для замены вентилятора вам потребуются следующие инструменты:

• Отвертка;
• Пинцет;
• Новый вентилятор совместимый с вашей моделью ИБП.

Следующие шаги позволят вам провести замену вентилятора:

1. Откройте корпус ИБП с помощью отвертки, снимите крышку, чтобы получить доступ к вентилятору. Обычно вентиляторы располагаются в задней части ИБП и закреплены винтами или скобами.
2. Отсоедините провода, идущие к старому вентилятору, от разъёмов на плате управления. Обычно провода закреплены на разъёмах с помощью небольших скоб или зажимов.
3. Снимите старый вентилятор, аккуратно отсоединив его от крепления. Определитесь с ориентацией нового вентилятора и установите его на крепление в том же положении.
4. Подключите провода нового вентилятора к разъёмам на плате управления, убедившись, что провода подключены в правильном порядке. Обычно провода разного цвета соответствуют разным контактам на разъёме.
5. Закрепите новый вентилятор на месте с помощью винтов или скоб.
6. Поставьте крышку корпуса ИБП на место и закрепите её с помощью винтов. Убедитесь, что все винты плотно затянуты.
7. Подключите ИБП к сети электропитания и включите его. Убедитесь, что новый вентилятор работает бесшумно и выполняет свои функции.

После проведения замены вентилятора в ИБП APC, шум должен быть полностью устранён. Если после всех действий шум не прекращается или появляются проблемы в работе ИБП, рекомендуется обратиться к профессионалам или технической поддержке APC для проведения дополнительного обслуживания. Помните, что работы внутри ИБП могут быть опасными и требуют предварительной осторожности.

Настройка скорости вентилятора

Одним из простых способов устранения шума вентилятора в ИБП APC является настройка его скорости. Производитель предоставляет возможность изменения скорости работы вентилятора с целью более тихой и эффективной работы системы.

Для настройки скорости вентилятора в ИБП APC нужно выполнить следующие шаги:

1. Откройте программное обеспечение управления ИБП APC на вашем компьютере.
2. В программе найдите соответствующую вкладку или раздел с настройками вентилятора.
3. Установите желаемую скорость работы вентилятора, обычно это можно сделать при помощи ползунка или выпадающего списка.
4. Сохраните изменения и закройте программу управления ИБП APC.

После выполнения этих шагов вентилятор ИБП APC будет работать с настроенной вами скоростью, что поможет снизить его шум и обеспечить более комфортную работу в помещении.

Важно учесть, что при установке слишком низкой скорости вентилятора, может произойти перегрев системы. Поэтому рекомендуется выбрать оптимальное значение скорости, которое сочетает в себе эффективность охлаждения и минимальный уровень шума.

Использование шумопоглощающих материалов

Если у вас возникает проблема с шумом вентилятора ИБП APC, одним из вариантов устранения этой проблемы является использование шумопоглощающих материалов. Эти материалы могут помочь уменьшить уровень шума, создаваемого вентилятором.

Ниже представлены несколько возможных вариантов использования шумопоглощающих материалов:

• Материалы с пенообразной структурой: Эти материалы, такие как поролон или полиуретановая пена, обладают способностью поглощать звуковые волны. Вы можете прикрепить небольшие кусочки этих материалов на вентиляционные отверстия ИБП или на стенки, чтобы снизить шум.
• Шумопоглощающая пленка: Эти пленки обычно изготавливаются из специальных материалов, которые поглощают звуковые волны. Их можно приклеить на поверхность ИБП, чтобы снизить шум от вентилятора.
• Шумопоглощающие панели: Эти панели обычно изготавливаются из специальных материалов, которые поглощают звук и предотвращают его распространение. Вы можете установить эти панели рядом с ИБП или в его окружении, чтобы снизить уровень шума.
• Шумопоглощающие коврики или маты: Эти материалы обычно имеют многослойную структуру, которая позволяет поглощать звуковые волны. Вы можете разместить коврики или маты под ИБП или в его окружении, чтобы снизить уровень шума от вентилятора.

При выборе шумопоглощающих материалов следует обратить внимание на их эффективность, прочность, экологическую безопасность и соответствие требованиям безопасности пожарной безопасности.

Важно помнить, что шумопоглощающие материалы могут снизить шум, но не решат проблему совершенно. Для полного устранения шума рекомендуется обратиться к специалистам или производителю ИБП APC.

Проверка позиционирования ИБП

Место расположения ИБП

Место расположения ИБП может существенно влиять на его работу и уровень шума. Поэтому перед проверкой позиционирования необходимо убедиться, что ИБП размещен на подходящем месте:

• Избегайте расположения ИБП вблизи источников тепла, например, обогревателей, радиаторов или других горячих устройств.
• Избегайте расположения ИБП вблизи источников вибрации, таких как стиральные и сушильные машины, компрессоры или другие шумные устройства.
• Разместите ИБП на ровной поверхности, чтобы предотвратить вибрацию и неправильное функционирование.

Проверка установки ИБП на ровной поверхности

Установите ИБП на ровную поверхность и проверьте его позиционирование с помощью уровня. Уровень должен быть поставлен на верхнюю крышку ИБП и проверить, находится ли он в положении полного равновесия. Если уровень показывает, что ИБП наклонен, необходимо скорректировать его позиционирование, чтобы обеспечить ровную поверхность. Использование наклонного стендера или просекания подложек может помочь достичь правильной установки ИБП.

Учитывайте окружающую среду

Важно учитывать окружающую среду при позиционировании ИБП. Если ИБП размещен в пыльном окружении, регулярно чистите его от пыли, чтобы избежать засорения и повышения шума. Также регулярно проверяйте и чистите вентиляционные отверстия ИБП, чтобы обеспечить нормальную циркуляцию воздуха и предотвратить накопление пыли.

Выводы

Проверка позиционирования ИБП является важным шагом для устранения шума вентилятора и обеспечения оптимальной работы устройства. Правильное место расположения, установка на ровную поверхность и учет окружающей среды позволят достичь лучших результатов и уменьшить уровень шума в ИБП.

Установка вентиляторных решеток

Шум, исходящий от вентилятора ИБП APC, может быть вызван не только его неисправностью, но и недостатком хорошей вентиляции внутри самого ИБП. Чтобы устранить причину шума, можно установить вентиляторные решетки.

Вентиляторные решетки представляют собой специальные металлические или пластиковые элементы, которые устанавливаются на корпусе ИБП и служат для улучшения воздушного потока. Они позволяют увеличить эффективность работы вентилятора и одновременно снизить шум.

Установка вентиляторных решеток в ИБП APC может быть выполнена с помощью следующих шагов:

1. Выберите необходимые вентиляторные решетки. При выборе решеток обратите внимание на их размер, совместимость с вашим ИБП и материал, из которого они изготовлены. Хорошо подходят металлические решетки, так как они обладают хорошей прочностью и теплопроводностью.
2. Выключите ИБП и отсоедините его от источника питания.
3. Откройте корпус ИБП. Обычно для этого необходимо открутить несколько винтов на задней или верхней панели.
4. Очистите вентилятор от пыли с помощью мягкой щетки или пылесоса.
5. Установите вентиляторные решетки на отверстия вентиляционного отсека. Обычно решетки просто приклеиваются или крепятся с помощью винтов.
6. Закройте корпус ИБП и закрепите его винтами.
7. Подключите ИБП к источнику питания и включите его.

Установка вентиляторных решеток не только снизит шум, но и увеличит срок службы ИБП, так как они помогут предотвратить попадание пыли и посторонних предметов внутрь устройства.

Помните, что установка вентиляторных решеток требует аккуратности и внимательности, чтобы не повредить ИБП или его компоненты. Если у вас есть сомнения или необходима помощь, лучше обратиться к профессионалам.

Программные решения для снижения шума

Шум вентилятора в ИБП APC может быть довольно раздражающим, особенно если устройство находится неподалеку от рабочего места. Однако, существуют программные решения, которые помогут снизить уровень шума и обеспечить более комфортные условия работы.

Вот несколько программных инструментов, которые можно использовать для устранения шума вентилятора в ИБП APC:

• Управление вентилятором: В некоторых моделях ИБП APC есть функция управления скоростью вентилятора. Вы можете попробовать настроить его на более низкую скорость, чтобы уменьшить шум. Если у вас есть программное обеспечение управления ИБП, проверьте его наличие возможности управления вентилятором.
• Обновление прошивки: ИБП APC может иметь доступные обновления прошивки, которые могут включать исправления для улучшения работы вентилятора и сокращения шума. Проверьте сайт производителя, чтобы узнать о наличии обновлений для вашей модели.
• Мониторинг и настройка: Некоторые программы мониторинга и настройки ИБП APC могут предлагать различные параметры и настройки, которые позволяют более гибко управлять уровнем шума. Исследуйте доступные опции и попробуйте настроить их в соответствии с вашими предпочтениями.

Программные решения могут быть хорошей альтернативой для устранения шума вентилятора в ИБП APC. Они позволяют вам более гибко настраивать работу устройства и достигать более комфортных условий работы.

Консультация с технической поддержкой APC

Если у вас возникли проблемы с шумом вентилятора вашего ИБП APC, вы можете обратиться за помощью к технической поддержке компании APC. Эксперты по технической поддержке смогут провести высококвалифицированную консультацию и предложить решения для устранения этой проблемы.

Перед обращением к технической поддержке APC важно подготовиться к консультации. Убедитесь, что вы имеете следующую информацию:

1. Модель ИБП: Узнайте модель вашего ИБП APC. Эту информацию обычно можно найти на задней или передней панели устройства.
2. Серийный номер: Найдите серийный номер вашего ИБП APC. Эту информацию можно найти на задней или передней панели устройства, а также на упаковке или в документации, поставляемой с устройством.
3. Описание проблемы: Запишите подробное описание проблемы с шумом вентилятора, чтобы можно было предоставить все необходимые детали.
4. Дополнительная информация: Если вы уже предприняли определенные действия для устранения проблемы, укажите это в консультации.

После того как вы подготовили всю необходимую информацию, вы можете связаться с технической поддержкой APC. Для этого можно воспользоваться телефоном, электронной почтой или онлайн-чатом, в зависимости от доступных для вас вариантов связи.

Техническая поддержка APC обычно оперативно отвечает на ваши вопросы и предлагает решения для устранения проблемы с шумом вентилятора. Если проблема состоит в неисправности вентилятора, может потребоваться его замена. В этом случае техническая поддержка поможет вам уточнить процедуру гарантийного обслуживания или рекомендует вам приобрести новый вентилятор.

Не стесняйтесь обращаться за помощью к технической поддержке APC. Они специализируются на решении проблем с ИБП и готовы помочь вам устранить шум вентилятора и обеспечить работу вашего ИБП без помех.

Вопрос-ответ

Что такое ИБП и для чего он нужен?

ИБП (источник бесперебойного питания) – это устройство, которое обеспечивает электроэнергией электронное оборудование при временных сбоях в электросети или полном отключении электричества. Оно используется для защиты компьютеров, серверов, сетевого оборудования и другой электроники от повреждений, связанных с неправильным отключением.

Почему вентилятор в ИБП может генерировать шум?

Вентилятор в ИБП служит для охлаждения устройства, так как работа ИБП может сопровождаться выделением тепла. Шум может возникать из-за износа подшипников вентилятора или из-за пыли, накопившейся на лопастях вентилятора.

Где можно купить вентилятор с низким уровнем шума для ИБП?

Вентиляторы с низким уровнем шума можно приобрести в специализированных магазинах компьютерной техники или интернет-магазинах. Важно выбрать вентилятор совместимый с конкретной моделью ИБП.

Что делать, если простые способы не помогли устранить шум вентилятора в ИБП?

Если простые способы не помогли устранить шум вентилятора в ИБП, рекомендуется обратиться к специалисту или технической поддержке производителя ИБП. Они смогут диагностировать проблему более подробно и предложить решение.

Как снизить шум вентилятора в ибп apc

А когда "гудел" на собственную батарею пересел?
Точно "не сигнализировали"?
А если его от входа сети отключить, на батарее собственной так же "гудит"?

Сеть проверяется точным цифровым мультиметром, а синусоиду осцилографом надо смотреть.

Dmitrij M

Модератор

• 19.11.2018

• #3

svlasov

Администратор

• 19.11.2018

• #4

Valentin

• 19.11.2018

• #5

Ну он, как минимум должен был издавать звуковой сигнал о том что переключился на батарею.
И очень часто, когда "гудит" напряжение во входной сети падает ниже допустимого предела.

Я не помню, какой тип преобразователя стоит в этой модели.
Но у меня на работе старый APC 1500 переодически "гудит" когда этажом выше старая фальцовка стартует.
И старенький ЭЛТ монитор рядом (контроль файлохранилища) начинает мерцать так, что "глаза выпадут".

Поймать, кто на вашей фазе что-то "втыкает в розетку" в частном секторе очень проблематично.

Невозможное возможно. иногда.

Сам столкнулся с таким, не выношу зудение, которое упс издавал, мозги пухнут. Причем, у меня он издавал его, разный по тональности, даже с ненажатой кнопкой питания, просто когда он включен в сеть, но кнопка не нажата даже ��

Вылечилось это довольно просто, я даже удивился. На просторах Инета нашел на форуме самой APC подсказку:

всем владельцам Backup UPS 650 CS с хорошим слухом: шум/художественное посвистывание/стрёкот ЗУ лечится включением конденсатора 0.1мкф между выводами 1 и 2 TL3843, на котором собрано ЗУ.

И есть фотка в тему, как это выглядит вживую:

Есть, конечно, сложность: размер самой микросхемки приблизительно 2.5х3.5 мм, нужна паяльная станция с тонким, как шило, концом паяльника. Мне повезло, на работе есть коллега, у которого это все есть, и который смог это относительно легко впаять.

Как снизить шум вентилятора в ибп apc

Completing the CAPTCHA proves you are a human and gives you temporary access to the web property.

What can I do to prevent this in the future?

If you are on a personal connection, like at home, you can run an anti-virus scan on your device to make sure it is not infected with malware.

If you are at an office or shared network, you can ask the network administrator to run a scan across the network looking for misconfigured or infected devices.

Another way to prevent getting this page in the future is to use Privacy Pass. You may need to download version 2.0 now from the Chrome Web Store.

Cloudflare Ray ID: 71abeed3dff1914c • Your IP : 82.102.23.104 • Performance & security by Cloudflare

Как снизить шум вентилятора в ибп apc

Completing the CAPTCHA proves you are a human and gives you temporary access to the web property.

What can I do to prevent this in the future?

If you are on a personal connection, like at home, you can run an anti-virus scan on your device to make sure it is not infected with malware.

If you are at an office or shared network, you can ask the network administrator to run a scan across the network looking for misconfigured or infected devices.

Another way to prevent getting this page in the future is to use Privacy Pass. You may need to download version 2.0 now from the Chrome Web Store.

Cloudflare Ray ID: 71abeed3dff1914c • Your IP : 82.102.23.104 • Performance & security by Cloudflare

Контроллер вращения вентиляторов для серверного ИБП

Данная статья будет интересна тем людям, которые применяют серверное оборудование в жилых или офисных помещениях, когда нет возможности иметь отдельное помещение.

В моём случае это в той же комнате в которой сплю.

Старый, списанный источник бесперебойного питания APC Smart UPS RT (surt1000xli), американской компании APC, поглощённой Schneider Electric, приведённый в порядок и с новыми аккумуляторами.

На AliExpress была заказана плата контроллера вращения вентиляторов по температуре. К слову сказать, их вариантов достаточно много, каждый может что-то подобрать.

Взято с сайта продавца.

Места подключения на плате отмечены цифрами: 1-2 это питание, которое должно быть равно питанию вентиляторов, в моём случае 24V, поддерживает варианты 12-24-48V. Далее 3-4-5-6 это места для подключения вентиляторов. Разъём 7 для термодатчика. Клеммы 10 для сигнала PWM . Светодиоды 8-9 служат для индикации, где красный питание, а жёлтый скорость вращения вентиляторов, когда они активируются. Места для 11 и 12 в моей плате были не заняты. Это зуммер предупреждения превышения порога температуры в 55 градусов и его выключатель.

Из старого короба вырезал кронштейн для платы, замерял по месту установки. До монтажа платы я попытался привести комплектацию в норму, а именно припаять зуммер и переключатель. Но к сожалению на рынке радиокомпонентов удалось найти только переключатель, зуммер шириной 9 мм. найти не удалось. Зуммер (пьезоизлучатель) кстати с генератором, на плате постоянное питание на него в 5V, а управление осуществляется минусом.

Кронштейн для платы. В сборе. Все провода красиво развёл и закрепил.

Обратите внимание, что питание на плату я брал с обоих разъёмов для вентиляторов на плате ИБП, потому что например при отключении один вентилятор всё равно продолжает работать, если сетевой провод подключен. Единственное что я сделал, это впаял в проводку диоды Шоттки 1N5818 на 30V-1A, для того что бы не смешивать сигналы. на всякий случай.Датчик температуры был закреплен на одном из шести радиаторов, там есть технологическая резьба и был вкручен пластиковый болт. Сам кронштейн с платой я закрепил на корпусе ИБП одним винтом, там есть готовая резьба и ничего сверлить не пришлось.

Итак по итогу

Работа системы меня устроила. Температура по показаниям встроенного в ИБП датчика стабилизировалась на 32 градусах и скорость вентиляторов составила на мой взгляд менее 1000 об.\мин., когда штатно они раскручиваются на максимум (3000 об.). Что касается алгоритма работы платы контроллера температуры, то диапазон работы начинается после 30 градусов и плавно повышает напряжение до максимума вплоть до 50 градусов, при достижении 55 градусов должен сработать сигнал зуммера. Напряжение на вентиляторе при 30 градусах составило 10-11 вольт, а остановка крыльчатки была при напряжении около 9 вольт. За две недели тестирования показания температуры в Web интерфейсе ИБП практически не менялись, колебались в пределах 31-32 градуса и нагрузки 32-40%. Шум в работе существенно снизился, вентиляторов практически не слышно, в основном выделяется шум от зарядки конденсаторов, специфический высокий свист. Но и в домашних источниках бесперебойного питания он так же присутствует.

Замена вентиляторов в UPS ⁠ ⁠

Несколько месяцев назад приобрел UPS, Eaton 5130 1750VA.

Все бы хорошо, но упс этот не совсем домашний, и из коробки в нем присутствуют два вентилятора. Которые в режиме «от батарей», «зарядка батарей» работают на все свои 3600об/мин. А в остальных режимах конечно тише, но чисто субъективно там тоже не 2000 (может 2500 или около). Возможно не 3600 кстати, а 3200 например, но все равно громко.

Первоначальный гуглеж немного напряг: вполне возможно, что в ИБП есть контроль оборотов вентиляторов (т.е. управление то есть, это мы знаем уже и так), и при установке менее оборотистых собратьев можно попасть сообщение об ошибке.

Так-же находил инфу, что в ИБП может быть другая распиновка. Но это понятное дело, не страшно.

Заранее посмотрел модель и параметры установленных в ИБП вентиляторов.

Формфактор достаточно стандартный: 80мм*25мм.

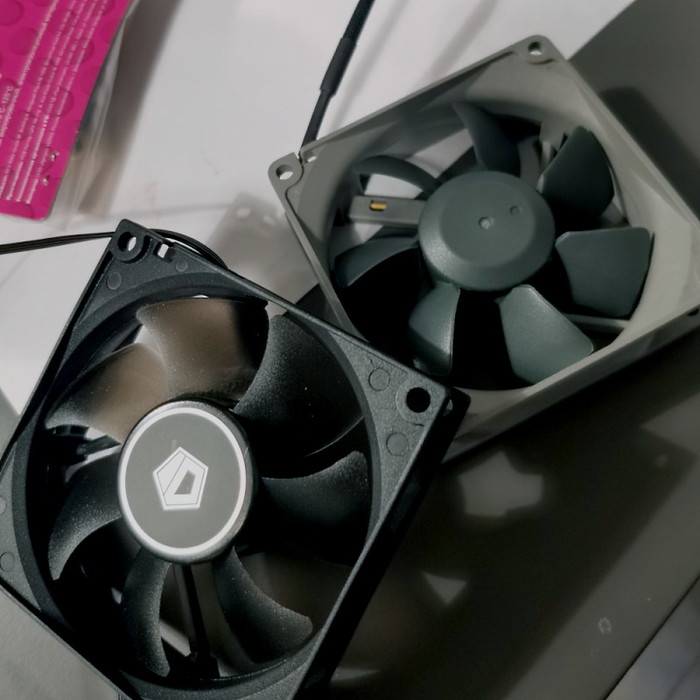

Приобрел два вентилятора:

Хотел две Noctua NF-R8 redux-1800 (3pin, 1800rpm), но в наличии в ближайшем магазине был только один, и потому к нему приобрел еще ID-Cooling NO-8025-SD (3pin, 2000rpm) .

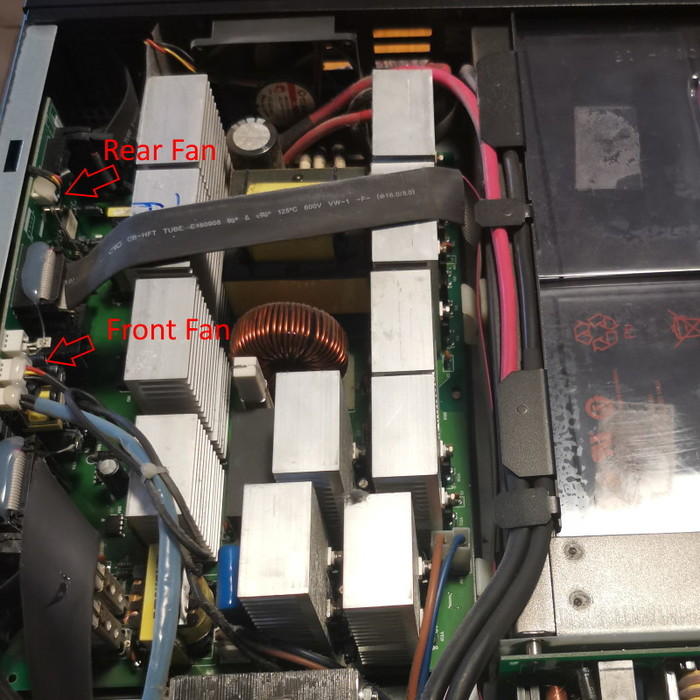

Каждый из вентиляторов подключен к материнской плате ИБП своим кабелем. Коннекторы там не компуторные, но стандартные для внутренностей электроники.

Я решил сделать так: не трогать коннекторы, а отрезать кабель ближе к вентиляторам и там-же припаять к нему кабель от новых вентиляторов.

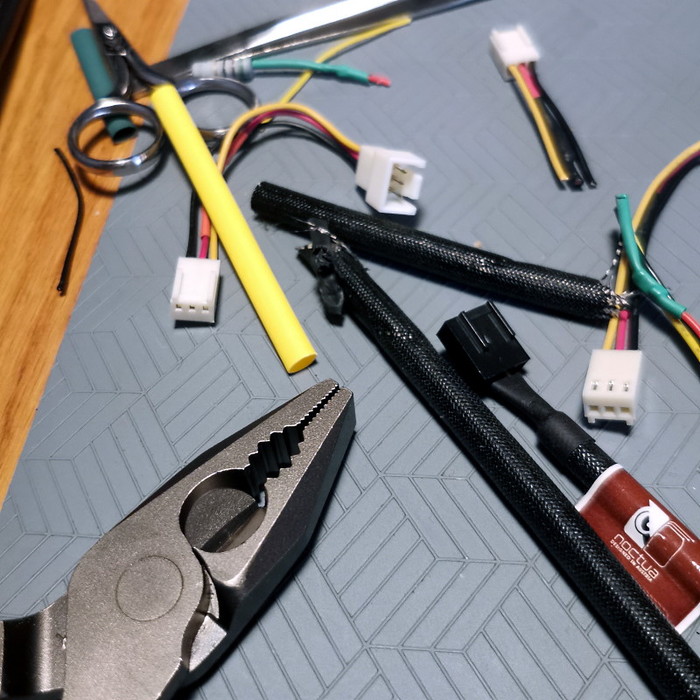

Пока искал всё необходимое для пайки наткнулся на разные переходники/удлиннители вентиляторные. Те самые, к одному концу которых подключается вентилятор, а другим концом вставляем этот самый переходник в материнскую плату. И понял, что к обрубку от ИБП надо припаять именно такой удлиннитель, чтобы при случае чего можно было легко заменить вентилятор.

Почистил ИБП от пыли пылесосом и кисточкой (аккуратно).

Затем отрезал, зачистил провода. Лень двигатель прогресса, потому решил не паять, а использовать клеммы Wago 221 (давно лежали, вот видимо и настал тот день, когда их надо использовать).

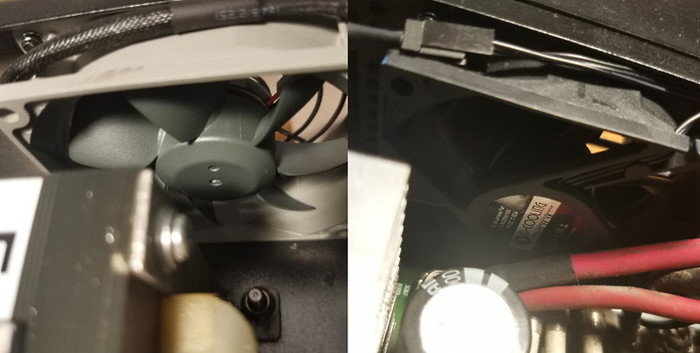

Попутно занялся осмотром и демонтажом установленных старых вентиляторов. Оказалось, что распиновка у них стандартная (1 черный минус, красный +12v и желтый — тахометр).

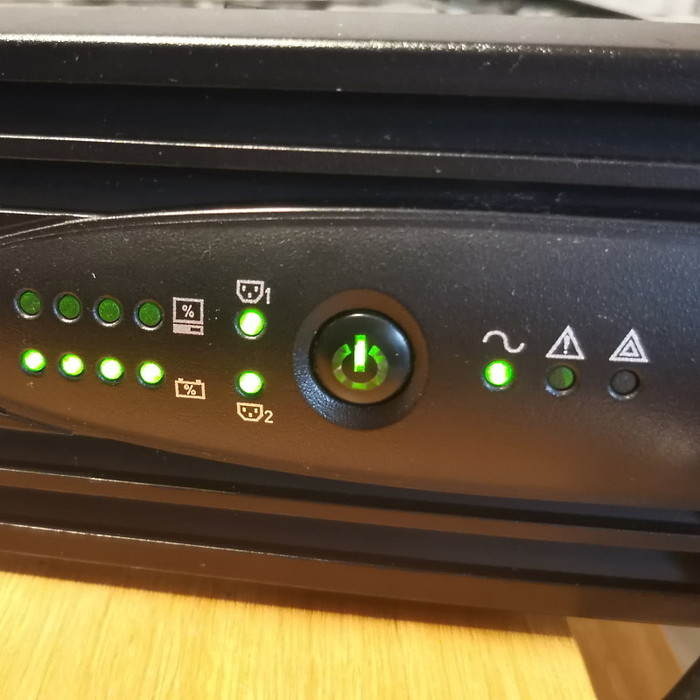

Далее без сборки и уборки проводов решил проверить всё. Запустил ИБП и печаль: кроме основных индикаторов загорелся индикатор ошибки. Видимо таки ИБП не нравится, что вентиляторы не на 3600об первая моя мысль. Но решил еще раз проверить, и нашел косяк: в одном из разъемов один из штырьков (как раз желтый) ушел из корпуса разъема. Поправил аккуратно пинцетом, снова подключил. Иии. Работает!

Далее ничего необычного: разобрался с термоусадкой, аккуратно уложил провода. Закрыл ИБП. Подключил, проверил. Установил на место. Результатом доволен. Стало очень тихо.

Да, кто-то спросить — «А ведь не зря там стояли наверное вентиляторы на 3600об» и будет прав.

Да, не зря. Но: в моих реалиях нагрузка на ИБП 11-15%. И не думаю, что там будет сколько нибудь серьезный нагрев. Ну и субъективно : поток воздуха проходит, так-же не заметил, что оттуда под нагрузкой дует горячим например.

Да, с завода там стояли вентиляторы SUNON Maglev ME80251VX-0000-G99

Спасибо всем, кто дочитал. Надеюсь кому-то поможет. Сразу скажу, в плане разборки эта итонововская упса достаточна простая и удобная. Всё на виду. В других возможно будет менее удобно всё менять.

Гул бесперебойника APC Smart UPS 1500i

А когда "гудел" на собственную батарею пересел?
Точно "не сигнализировали"?
А если его от входа сети отключить, на батарее собственной так же "гудит"?

Сеть проверяется точным цифровым мультиметром, а синусоиду осцилографом надо смотреть.

Dmitrij M

• 19.11.2018

• #3

svlasov

Администратор

• 19.11.2018

• #4

Valentin

• 19.11.2018

• #5

Ну он, как минимум должен был издавать звуковой сигнал о том что переключился на батарею.
И очень часто, когда "гудит" напряжение во входной сети падает ниже допустимого предела.

Я не помню, какой тип преобразователя стоит в этой модели.
Но у меня на работе старый APC 1500 переодически "гудит" когда этажом выше старая фальцовка стартует.
И старенький ЭЛТ монитор рядом (контроль файлохранилища) начинает мерцать так, что "глаза выпадут".

Поймать, кто на вашей фазе что-то "втыкает в розетку" в частном секторе очень проблематично.

Как снизить шум вентилятора в ибп apc

Основной недостаток ИБП с двойным преобразованием, таких как PowerMan 3000 — постоянный шум вентилляторов. Однако если не окончательно избавиться, то существенно его поубавить довольно просто.
Покупка Несколько месяцев назад у нас в доме появилось новое правило: раз в неделю свет обязательно должен моргнуть. Ничего ужасного, если бы не расчёты на настольном ПК длинной недели в полторы-две. После пары-тройки «морганий» невольно начинаешь скучать о нормальном ИБП. Где-то у меня до-сих пор валяется древний интерактивный KIN-425AP, но во-первых его мощности в 425 ВА / 255 Вт давно уже не хватало, во-вторых у него несколько лет как умерла батарейка, а в третьих — как ни странно, спасал от «морганий» он не всегда, даже в лучшие свои годы. Посему, решено было смотреть на online модели, т.е. c постоянным двойным AC-DC-AC преобразованием, означающим нулевое время переключения на аккумулятор, и всегда 220V@50Hz даже при 239V на входе (а по вечерам у нас почему-то именно так). В результате выбор пал на PowerMan 3000, который и был куплен уже почти полгода назад, а вот притушить вентиляторы и написать заметку руки дошли только сейчас. Недостатки Из недостатков можно отметить паршивую работу с импульсной нагрузкой. При заявленном крест-факторе 3:1 и искажениями не хуже 5% слабое «моргание» лампочки накаливания можно наблюдать и при совершенно стандартной нагрузке (монитор + ПК + ноутбук). Если немного поизвращаться, и воткнуть в ИБП паяльный фен Lukey 862D (грубый медленный ШИМ, около 700Вт) моргание становится довольно неприятным. Сравните: Видео снизу «плавает» не только потому, что у меня руки кривые, а ещё и потому, что объектив мобильника пытается перефокусироваться из-за перемен в освещении. Паяльная станция при этом воткнута непосредственно в одну из трёх розеток сзади ИБП, т.е. мигание — не просадка на каком-то внешнем чудо-фильтре питания. Как видно, с синусоидой как таковой ничего криминального не происходит, особенно на фоне ужасов ступенчатой аппроксимации, но вот неспособность погасить моргания на небольшой частоте — немножко напрягает. На данном видео хорошо заметно мерцание лампы при включении фена: БП ПК (как и БП ноутбука, принтера и проч) эти искажения не мешают — работает параллельно с паялкой совершенно спокойно (импульсные БП вообще довольно неприхотливы в этом смысле). Ну и по мелочи — древнющий UPSilon-2000 , предлагающийся в качестве штатного софта(лицензионный ключ и диск в коробке), даже не полностью совместим с ИБП — например, невозможно с его помощью включить/выключить «пищалку» на ИБП. Какая жалость. Да и значения в нём и на встроенном экранчике могут несколько отличаться(хотя это уже больше похоже на ошибки поддержики протокола в прошивке). Протокол обмена — MegaTec, через COM порт. Впрочем, основную свою функцию — запуск пользователского bat скрипта при падении заряда батареи ниже заданного ПО выполняет исправно (и даже позволяет делать это через ACPI (т.е. задавать действия через штатные профили управления питанием в windows). Прочее ПО не пробовал — руки не дошли. Разборка Всё что я нащёлкал в процессе сборки-разборки я без особого разбора выложил сюда. Интересно,что никаких гарантийных пломб я не встретил. Описанный ниже «мой вариант» мода можно собрать (и при необходимости разобрать) не теряя гарантии.
Борьба с шумом Для введения, не мудрствуя лукаво, я приведу впечатления другого человека, нагло скопипащенные с яндекс.маркета:

Валерий Магадов 22 марта отличная модель Опыт использования: несколько месяцев

Достоинства: Истинная синусоида, мощность, микропроцессорный контроль, строгий дизайн

реклама

Недостатки: Вентиляторы (2 штуки) работают постоянно не меняя скорости в зависимости от температуры радиаторов инвертора (отсутсвует интеллектуальное управление охлаждением) что приводит к относительно большому уровню шума для жилого помещения. Комментарий: Внутри корпуса стоят два вентилятора JIULONG YM1208PTB1 http://www.compel.ru/infosheet/JIULONG/YM1208PTB1/. При напряжении 12 вольт вентиляторы выдают 3000 об/мин и 33дБ шума. При замере оказалось что вентиляторы запитаны напряжением 9,6В, что дает 2400 об/мин и 26дБ. Соответственно два вентилятора дают 52дБ, что является приличным шумом. Другие вентиляторы ставить не стоит, так как эти имеют подшипники качения и довольно низкий шум для производительности 73,8 м3/час. Отключить их тоже нельзя — блок управления считывает тахометрический сигнал с каждого из вентиляторов и устраивает панику в случае их отключения. Два вентилятора стоят потому, что в блоке стоят два радиатора(видимо по одному на каждый полупериод), также было установлено что в режиме ожидания охлаждать тоже есть что — почему-то греются два силовых дросселя.
Так что решение поставить реобасы пришло само собой. Реобасы были сделаны по распространенной схеме на КР142ЕН12А. Тахометрический провод подсоединять обязательно, таже стоит обратить внимание на нестандартную распиновку трехпинового разъема вентилятора на плате.
Снизив обороты и сделав их немного разными (чтобы избежать резонанса) удалось добиться приемлимого для жилого помещения уровня шума. После экспериментов с различными нагрузками оказалось что температура инверторов не поднимается выше 40С — но на всякий случай регуляторы реобасов я вывел назад. Надеюсь мой опыт окажется полезным, потому что за такие деньги такого уровня UPS нет.

Вот только вентилляторы работают не совсем на постоянной скорости — их скорость зависит от мощности потребителей. А 26дБ+26дБ совсем не равно 52Дб. Но это всё мелочи. Под схемой видимо понимается что-то вроде этого ( отсюда). Вариант, безусловно, имеет право на существование. У меня было две идеи — совсем радикальная: попытаться завести в ИБП СВО, и совсем примитивная — воспользоваться переходниками с резистором от обычных Zalman ZM-F2. Как можно убедиться из картинок ниже — СВО прицепить довольно проблеатично — в ИБП имеются два больших и множество более мелких радиаторов. Не говоря уж о подозрительном массиве керамических резисторов.

Идея с резистором проста как валенок. Вот он: Небольшая загвоздка лишь в том, что в ИБП разъёмы вентиляторов отличны от привычных компьютерных не только по размеру, но и по распиновке. Хотя на первый взгляд — весьма похожи. Приходится дорабытывать напильником: и менять местами проводки в разъёмах: Номинал резисторов — 55,6 Ом. Т.е. штатный ток в 0,2 А зарежется примерно в 2 раза, что и требуется. Шумомера у меня нет, но если кому интересно — относительные уровни шума нетрудно оценить по записи: В результате, ИБП шумит не громче системника. В нем едва слышны Koolance PMP-450 и БП (с заменённым вентиллятором). 5x Zalman ZM-F2 (на пониженных настройками материнской платы оборотах) и 2x Scythe Kaze Jyuni, 120mm, 800rpm можно считать бесшумными. Температура Для проверки температурного режима ИБП гонялся при нагрузке в

1.6 КВТ (что в несколько раз больше типичной в ходе использования). Пришлось приспособить пылесос :). Результат — не выше 50 градусов цельсия. При

25 в комнате. Сколько в аналогичной ситуации давали вентиляторы на полном ходу я замерить, конечно же, забыл. При ежедневной нагрузке в

500 ВТ температура не вылезает за 38 градусов. Резюме: Просто, дёшево и сердито. Всегда бы так.

Контроллер вращения вентиляторов для серверного ИБП

Данная статья будет интересна тем людям, которые применяют серверное оборудование в жилых или офисных помещениях, когда нет возможности иметь отдельное помещение.

В моём случае это в той же комнате в которой сплю.

Старый, списанный источник бесперебойного питания APC Smart UPS RT (surt1000xli), американской компании APC, поглощённой Schneider Electric, приведённый в порядок и с новыми аккумуляторами.

На AliExpress была заказана плата контроллера вращения вентиляторов по температуре. К слову сказать, их вариантов достаточно много, каждый может что-то подобрать.

Взято с сайта продавца.

Места подключения на плате отмечены цифрами: 1-2 это питание, которое должно быть равно питанию вентиляторов, в моём случае 24V, поддерживает варианты 12-24-48V. Далее 3-4-5-6 это места для подключения вентиляторов. Разъём 7 для термодатчика. Клеммы 10 для сигнала PWM . Светодиоды 8-9 служат для индикации, где красный питание, а жёлтый скорость вращения вентиляторов, когда они активируются. Места для 11 и 12 в моей плате были не заняты. Это зуммер предупреждения превышения порога температуры в 55 градусов и его выключатель.

Из старого короба вырезал кронштейн для платы, замерял по месту установки. До монтажа платы я попытался привести комплектацию в норму, а именно припаять зуммер и переключатель. Но к сожалению на рынке радиокомпонентов удалось найти только переключатель, зуммер шириной 9 мм. найти не удалось. Зуммер (пьезоизлучатель) кстати с генератором, на плате постоянное питание на него в 5V, а управление осуществляется минусом.

Кронштейн для платы. В сборе. Все провода красиво развёл и закрепил.

Обратите внимание, что питание на плату я брал с обоих разъёмов для вентиляторов на плате ИБП, потому что например при отключении один вентилятор всё равно продолжает работать, если сетевой провод подключен. Единственное что я сделал, это впаял в проводку диоды Шоттки 1N5818 на 30V-1A, для того что бы не смешивать сигналы. на всякий случай.Датчик температуры был закреплен на одном из шести радиаторов, там есть технологическая резьба и был вкручен пластиковый болт. Сам кронштейн с платой я закрепил на корпусе ИБП одним винтом, там есть готовая резьба и ничего сверлить не пришлось.

Итак по итогу

Работа системы меня устроила. Температура по показаниям встроенного в ИБП датчика стабилизировалась на 32 градусах и скорость вентиляторов составила на мой взгляд менее 1000 об.\мин., когда штатно они раскручиваются на максимум (3000 об.). Что касается алгоритма работы платы контроллера температуры, то диапазон работы начинается после 30 градусов и плавно повышает напряжение до максимума вплоть до 50 градусов, при достижении 55 градусов должен сработать сигнал зуммера. Напряжение на вентиляторе при 30 градусах составило 10-11 вольт, а остановка крыльчатки была при напряжении около 9 вольт. За две недели тестирования показания температуры в Web интерфейсе ИБП практически не менялись, колебались в пределах 31-32 градуса и нагрузки 32-40%. Шум в работе существенно снизился, вентиляторов практически не слышно, в основном выделяется шум от зарядки конденсаторов, специфический высокий свист. Но и в домашних источниках бесперебойного питания он так же присутствует.

Гул бесперебойника APC Smart UPS 1500i

А когда "гудел" на собственную батарею пересел?
Точно "не сигнализировали"?
А если его от входа сети отключить, на батарее собственной так же "гудит"?

Сеть проверяется точным цифровым мультиметром, а синусоиду осцилографом надо смотреть.

Dmitrij M

• 19.11.2018

• #3

svlasov

Администратор

• 19.11.2018

• #4

Valentin

• 19.11.2018

• #5

Ну он, как минимум должен был издавать звуковой сигнал о том что переключился на батарею.
И очень часто, когда "гудит" напряжение во входной сети падает ниже допустимого предела.

Я не помню, какой тип преобразователя стоит в этой модели.
Но у меня на работе старый APC 1500 переодически "гудит" когда этажом выше старая фальцовка стартует.
И старенький ЭЛТ монитор рядом (контроль файлохранилища) начинает мерцать так, что "глаза выпадут".

Поймать, кто на вашей фазе что-то "втыкает в розетку" в частном секторе очень проблематично.

Как снизить шум вентилятора в ибп apc

Completing the CAPTCHA proves you are a human and gives you temporary access to the web property.

What can I do to prevent this in the future?

If you are on a personal connection, like at home, you can run an anti-virus scan on your device to make sure it is not infected with malware.

If you are at an office or shared network, you can ask the network administrator to run a scan across the network looking for misconfigured or infected devices.

Another way to prevent getting this page in the future is to use Privacy Pass. You may need to download version 2.0 now from the Chrome Web Store.

Cloudflare Ray ID: 71abeed3dff1914c • Your IP : 82.102.23.104 • Performance & security by Cloudflare

Контроллер вращения вентиляторов для серверного ИБП

Данная статья будет интересна тем людям, которые применяют серверное оборудование в жилых или офисных помещениях, когда нет возможности иметь отдельное помещение.

В моём случае это в той же комнате в которой сплю.

Старый, списанный источник бесперебойного питания APC Smart UPS RT (surt1000xli), американской компании APC, поглощённой Schneider Electric, приведённый в порядок и с новыми аккумуляторами.

На AliExpress была заказана плата контроллера вращения вентиляторов по температуре. К слову сказать, их вариантов достаточно много, каждый может что-то подобрать.

Взято с сайта продавца.

Места подключения на плате отмечены цифрами: 1-2 это питание, которое должно быть равно питанию вентиляторов, в моём случае 24V, поддерживает варианты 12-24-48V. Далее 3-4-5-6 это места для подключения вентиляторов. Разъём 7 для термодатчика. Клеммы 10 для сигнала PWM . Светодиоды 8-9 служат для индикации, где красный питание, а жёлтый скорость вращения вентиляторов, когда они активируются. Места для 11 и 12 в моей плате были не заняты. Это зуммер предупреждения превышения порога температуры в 55 градусов и его выключатель.

Из старого короба вырезал кронштейн для платы, замерял по месту установки. До монтажа платы я попытался привести комплектацию в норму, а именно припаять зуммер и переключатель. Но к сожалению на рынке радиокомпонентов удалось найти только переключатель, зуммер шириной 9 мм. найти не удалось. Зуммер (пьезоизлучатель) кстати с генератором, на плате постоянное питание на него в 5V, а управление осуществляется минусом.

Кронштейн для платы. В сборе. Все провода красиво развёл и закрепил.

Обратите внимание, что питание на плату я брал с обоих разъёмов для вентиляторов на плате ИБП, потому что например при отключении один вентилятор всё равно продолжает работать, если сетевой провод подключен. Единственное что я сделал, это впаял в проводку диоды Шоттки 1N5818 на 30V-1A, для того что бы не смешивать сигналы. на всякий случай.Датчик температуры был закреплен на одном из шести радиаторов, там есть технологическая резьба и был вкручен пластиковый болт. Сам кронштейн с платой я закрепил на корпусе ИБП одним винтом, там есть готовая резьба и ничего сверлить не пришлось.

Итак по итогу

Работа системы меня устроила. Температура по показаниям встроенного в ИБП датчика стабилизировалась на 32 градусах и скорость вентиляторов составила на мой взгляд менее 1000 об.\мин., когда штатно они раскручиваются на максимум (3000 об.). Что касается алгоритма работы платы контроллера температуры, то диапазон работы начинается после 30 градусов и плавно повышает напряжение до максимума вплоть до 50 градусов, при достижении 55 градусов должен сработать сигнал зуммера. Напряжение на вентиляторе при 30 градусах составило 10-11 вольт, а остановка крыльчатки была при напряжении около 9 вольт. За две недели тестирования показания температуры в Web интерфейсе ИБП практически не менялись, колебались в пределах 31-32 градуса и нагрузки 32-40%. Шум в работе существенно снизился, вентиляторов практически не слышно, в основном выделяется шум от зарядки конденсаторов, специфический высокий свист. Но и в домашних источниках бесперебойного питания он так же присутствует.

Замена вентиляторов в UPS ⁠ ⁠

Несколько месяцев назад приобрел UPS, Eaton 5130 1750VA.

Все бы хорошо, но упс этот не совсем домашний, и из коробки в нем присутствуют два вентилятора. Которые в режиме «от батарей», «зарядка батарей» работают на все свои 3600об/мин. А в остальных режимах конечно тише, но чисто субъективно там тоже не 2000 (может 2500 или около). Возможно не 3600 кстати, а 3200 например, но все равно громко.

Первоначальный гуглеж немного напряг: вполне возможно, что в ИБП есть контроль оборотов вентиляторов (т.е. управление то есть, это мы знаем уже и так), и при установке менее оборотистых собратьев можно попасть сообщение об ошибке.

Так-же находил инфу, что в ИБП может быть другая распиновка. Но это понятное дело, не страшно.

Заранее посмотрел модель и параметры установленных в ИБП вентиляторов.

Формфактор достаточно стандартный: 80мм*25мм.

Приобрел два вентилятора:

Хотел две Noctua NF-R8 redux-1800 (3pin, 1800rpm), но в наличии в ближайшем магазине был только один, и потому к нему приобрел еще ID-Cooling NO-8025-SD (3pin, 2000rpm) .

Каждый из вентиляторов подключен к материнской плате ИБП своим кабелем. Коннекторы там не компуторные, но стандартные для внутренностей электроники.

Я решил сделать так: не трогать коннекторы, а отрезать кабель ближе к вентиляторам и там-же припаять к нему кабель от новых вентиляторов.

Пока искал всё необходимое для пайки наткнулся на разные переходники/удлиннители вентиляторные. Те самые, к одному концу которых подключается вентилятор, а другим концом вставляем этот самый переходник в материнскую плату. И понял, что к обрубку от ИБП надо припаять именно такой удлиннитель, чтобы при случае чего можно было легко заменить вентилятор.

Почистил ИБП от пыли пылесосом и кисточкой (аккуратно).

Затем отрезал, зачистил провода. Лень двигатель прогресса, потому решил не паять, а использовать клеммы Wago 221 (давно лежали, вот видимо и настал тот день, когда их надо использовать).

Попутно занялся осмотром и демонтажом установленных старых вентиляторов. Оказалось, что распиновка у них стандартная (1 черный минус, красный +12v и желтый — тахометр).

Далее без сборки и уборки проводов решил проверить всё. Запустил ИБП и печаль: кроме основных индикаторов загорелся индикатор ошибки. Видимо таки ИБП не нравится, что вентиляторы не на 3600об первая моя мысль. Но решил еще раз проверить, и нашел косяк: в одном из разъемов один из штырьков (как раз желтый) ушел из корпуса разъема. Поправил аккуратно пинцетом, снова подключил. Иии. Работает!

Далее ничего необычного: разобрался с термоусадкой, аккуратно уложил провода. Закрыл ИБП. Подключил, проверил. Установил на место. Результатом доволен. Стало очень тихо.

Да, кто-то спросить — «А ведь не зря там стояли наверное вентиляторы на 3600об» и будет прав.

Да, не зря. Но: в моих реалиях нагрузка на ИБП 11-15%. И не думаю, что там будет сколько нибудь серьезный нагрев. Ну и субъективно : поток воздуха проходит, так-же не заметил, что оттуда под нагрузкой дует горячим например.

Да, с завода там стояли вентиляторы SUNON Maglev ME80251VX-0000-G99

Спасибо всем, кто дочитал. Надеюсь кому-то поможет. Сразу скажу, в плане разборки эта итонововская упса достаточна простая и удобная. Всё на виду. В других возможно будет менее удобно всё менять.

Гул бесперебойника APC Smart UPS 1500i

А когда "гудел" на собственную батарею пересел?
Точно "не сигнализировали"?
А если его от входа сети отключить, на батарее собственной так же "гудит"?

Сеть проверяется точным цифровым мультиметром, а синусоиду осцилографом надо смотреть.

Dmitrij M

• 19.11.2018

• #3

svlasov

Администратор

• 19.11.2018

• #4

Valentin

• 19.11.2018

• #5

Ну он, как минимум должен был издавать звуковой сигнал о том что переключился на батарею.
И очень часто, когда "гудит" напряжение во входной сети падает ниже допустимого предела.

Я не помню, какой тип преобразователя стоит в этой модели.
Но у меня на работе старый APC 1500 переодически "гудит" когда этажом выше старая фальцовка стартует.
И старенький ЭЛТ монитор рядом (контроль файлохранилища) начинает мерцать так, что "глаза выпадут".

Поймать, кто на вашей фазе что-то "втыкает в розетку" в частном секторе очень проблематично.
