Что такое сертификат 80 plus на блоке питания?

Это такой стандарт энергоэффективности блоков питания. Вернее это часть стандарта энергосбережения Energy Star 4.0, установленного для блоков питания. Считается, что если блок питания соответствует этому стандарту, то он имеет сертификат эффективности энергопотребления. Конкретно 80 plus означает, что КПД должен быть не менее 80%, а коэффициент мощности не менее 0,9 при номинальной нагрузке. Есть различные виды сертификата 80 plus : Bronze, Silver, Gold, Platinum, чем он "благороднее", тем выше должен быть КПД блока питания. Наиболее распространен у нас стандарт Bronze, покупать блок питания с более высоким КПД нет большого смысла.

Сертификат 80 Plus по своей сути отражает гарантированный коэффициент полезного действия блока питания. На данный момент есть шесть разновидностей этого сертификата, для каждого из них определён минимальный КПД при определённой нагрузке на блок питания.

Чем более продвинутый сертификат имеет блок питания — тем меньше у него потери на преобразование переменного напряжения из сети в постоянное напряжение для компьютерных комплектующих. Блоки питания с сертификатами от Gold и выше, например, за счёт высокой эффективности преобразования могут быть без вентилятора, с гибридным охлаждением (когда вентилятор не включается при небольшой нагрузке) или с бесшумными вентиляторами. В блоках питания, не сертифицированных на 80 Plus, или с начальными сертификатами для компенсации низкой эффективности используются куда более шумные вентиляторы.

Чтобы оценить разницу в эффективности между блоками питания 80 Plus Bronze и 80 Plus Titanium — можно взять среднестатистический системный блок с процессором на 95 ватт TDP и видеокартой на 250 ватт TDP. В простое такой системный блок будет потреблять около 50 ватт, в играх около 400 ватт. Блок питания — 500 ватт.

  • В случае с блоком 80 Plus Bronze в простое системный блок будет работать с КПД около 70%, т.е. за каждый час работы без нагрузки вы будете переплачивать примерно 30% за электроэнергию. При работе под полной нагрузкой КПД будет 82%, вы переплатите 18%.
  • В случае с блоком 80 Plus Titanium в простое системный блок будет работать с КПД 90%, ваша переплата за преобразование переменного напряжения в постоянное будет всего 10%. На полной нагрузке также будет КПД 90% и та же переплата, как в случае с простоем.

Кроме того, помимо экономии электроэнергии, при выборе 80 Plus Titanium вы также получите куда более тихий БП, чем с сертификатом 80 Plus Bronze, да и гарантия на блоки с максимальным сертификатом как правило не менее пяти лет. По сути у них только один минус — они очень дорогие.

Как выбрать хороший блок питания для ПК и не переплатить Статьи редакции

Сколько Вт будет в самый раз, и зачем нужен сертификат 80 Plus Gold.

Блок питания практически не влияет на производительность компьютера — главное, чтобы он был надёжным и обеспечивал все комплектующие стабильным напряжением.

Cложность выбора состоит только в том, что на рынке представлены десятки примерно одинаковых на первый взгляд моделей, а выбрать нужно только одну. Мы пройдём путь подбора оптимального БП – сначала важные параметры, а затем те, которыми можно принебречь при ограниченном бюджете.

При подборе БП важно сразу определить, какого размера он должен быть. Существует несколько стандартов, которые соответствуют разным размерам корпусов.

Самый распространённый форм-фактор называется ATX — блоки питания такого размера используются в большинстве корпусов Full‑Tower, Mid‑Tower и Mini‑Tower. Для самых миниатюрных корпусов Slim Desktop (например, Fractal Design Node 202) используются стандарт SFX.

Размер практически не влияет на характеристики. Разве что компактные блоки питания SFX не бывают мощнее 750 Вт и стоят дороже аналогов стандартного формата.

Стандартом ATX ограничены только высота и ширина корпуса блока питания: (86х150 мм), а длина может быть от 140 до 180 мм. В характеристиках компьютерных корпусов обычно указывается, какой длины БП туда может поместиться.

При сборке компьютера блок питания всегда выбирают последним, так как он должен учитывать и удовлетворять потребности всех остальных компонентов.

Общая мощность — это главная характеристика БП, эту величину всегда выносят в название модели. Чтобы определить, какая мощность будет оптимальна для вашей системы, проще всего воспользоваться специальным онлайн-калькулятором.

Посчитать можно и самостоятельно: для этого складываем энергопотребление процессора и видеокарты, накидываем ещё 100 Вт на все остальные компоненты. Полученную сумму умножаем на 1,5 — если нагружать БП на полную мощность, он будет изнашиваться намного быстрее.

Пример: для системы с Ryzen 5 3600X и GeForce RTX 2060 рекомендованная мощность по нашей формуле составляет 487,5 Вт, то есть можно смело брать БП на 500 Вт. Но если купить блок на 600 Вт, в будущем можно спокойно поменять видеокарту на что-то более требовательное вроде RTX 2070 SUPER или даже RTX 2080.

При этом сильно переплачивать за «лишние» ватты не нужно. БП мощностью 850 или 1000 Вт требуются только для самых производительных систем. Например, компьютеру с флагманским Intel Core i9‑9900K и видеокартой GeForce RTX 2080 Ti достаточно будет БП на 750‑800 Вт, но если добавить ещё одну видеокарту, то понадобится уже больше 1000 Вт энергии.

При выборе недорогих блоков питания, важно обращать внимание на подробности распределения напряжения по разным линиям. Линия с напряжением +12 вольт питает процессор и видеокарту, а линии на +5 вольт и +3,3 вольта предназначены для питания компонентов на материнской плате.

При этом заявленная мощность БП может быть выше, чем он реально выдаёт на линию +12 В — купив дешёвую модель с маркировкой 550 Вт, мы можем получить всего 450 Вт для питания процессора и видеокарты.

Ещё один повод выбирать блок питания в самом конце – разные компоненты требуют разное количество коннекторов.

На БП форм-фактора ATX всегда гарантировано присутствуют основной 24-контактный на материнскую плату и один 4-контактный кабель питания CPU. Но не для всех систем этого хватит.

Мощные процессоры требуют подключения «двойного» коннектора на 8 контактов, а дорогие материнские платы для разгоняемых процессоров оснащаются сразу двумя 8-пин коннекторами. Многие БП даже из среднего ценового диапазона комплектуются двумя кабелями питания CPU по 8-пин, но лучше заранее перепроверить.

Для питания неразгоняемого процессора будет достаточно одного 4-пинового коннектора, даже если на материнской плате расположен 8-пин разъём.

Для питания видеокарт служат специальные кабели с маркировкой PCIe (или GPU) с коннекторами на 6 или 8 контактов. В БП высокой мощности таких кабелей может быть два или три.

Если планируется приобретение видеокарты с питанием через два 8-пин коннектора, нужно выбирать соответствующий блок питания. Такой разъём обеспечивает до 150 Вт, а 6-пин только до 75 Вт.

Чтобы система в корпусе с прозрачной дверцей смотрелась ухоженно и красиво, придётся задуматься об аккуратной укладке проводов.

Если корпус предполагает скрытые кабель-каналы, важно проверить, чтобы провода были не короче 60‑65 см — иначе они могут попросту не дотянуться до нужных разъёмов.

Также аккуратность сборки обеспечивает модульная конструкция БП. Существует три варианта крепления проводов:

полностью модульная конструкция с отстёгивающимися кабелями — удобна при сборке и чистке, невостребованные кабели можно не подключать, что экономит место;

частично модульная — основные кабели встроены и торчат пучком, а кабели для GPU и SATA-устройств можно подключать по необходимости;

Кабели отличаются и по внешнему виду. Это могут быть жгуты из цветных проводов в оплётке или без, или более аккуратные плоские шлейфы. Вид кабелей влияет только на эстетику сборки и удобство скрытой укладки.

Блок питания преобразует переменный ток из розетки в постоянный, при этом производится достаточно много тепла. По дизайну системы охлаждения БП бывают трёх видов:

активная — с постоянным вращением вентилятора. Самая доступная, но может мешать высоким уровнем шума;

полупассивная — на низких нагрузках вентилятор не вращается. Наиболее предпочтительный вариант благодаря тишине без нагрузки и сокращённому количеству всасываемой пыли;

пассивная без вентилятора — самый редкий и дорогой вариант. В конструкции нет подвижных элементов и БП работает полностью бесшумно.

Уровень шума системы охлаждения можно оценивать по отзывам или обзорам в сети. Этот фактор не всегда зависит от цены изделия — бюджетные модели могут быть по уровню децибел комфортнее, чем более дорогие.

На шум и долговечность вентиляторов влияет тип используемого подшипника — скольжения, качения и гидродинамический. Последний тип дороже, но долговечнее и тише.

Чем большего диаметра используется вентилятор — тем лучше, но разница между 120 и 140 мм вертушками по уровню шума и эффективности невелика. Здесь куда большую роль играют настройки скорости вращения, заложенные производителем.

Использование вентиляторов с подсветкой влияет только на эстетику. Выбирать по этому параметру не рекомендуем, в бюджетном сегменте это может быть маскировкой посредственности прочих элементов БП.

Разные блоки питания имеют разный КПД. Базовый сертификат 80 Plus подтверждает, что при нагрузке в 50% эта величина составит не менее 80%, а маркировки Bronze, Silver, Gold, Platinum и Titanium соответствуют более высоким показателям вплоть до 94%.

К примеру, если компьютер при работе потребляет 400 Вт, то БП мощностью 800 Вт и сертификатом 80 Plus Gold 230 V EU будет забирать из электрической розетки 432 Вт. Идентичный БП без сертификата – около 480 Вт.

На электричестве так особенно не сэкономишь, здесь важнее другое — блок питания с сертификатом более высокого уровня скорее всего окажется качественнее.

Чтобы обеспечить высокий КПД, производитель вынужден устанавливать более эффективные и дорогие комплектующие, тщательнее продумывать схемотехнику. Это дополнительно даёт более стабильные напряжения по всем линиям. Дорогие комплектующие меньше греются, и для их обдува вентилятор будет работать тише. Естественно, более качественный и долговечный БП стоит дороже.

Сертификация обходится производителям довольно дорого, и в бюджетном сегменте на ней иногда экономят. При этом устройства без сертификата порой ничем не хуже, но узнать об этом можно только на своём опыте или из обзоров.

Второй важный признак качества изделия — срок гарантии. Если производитель уверен в своём продукте и использует надежные комплектующие, то гарантия может быть 7‑10 лет.

Показатель стабильности напряжения важен при выборе, но производители почти никогда не вдаются в такие подробности на официальных сайтах. Найти подобную информацию можно только в тестах конкретных моделей.

По требованиям стандарта ATX12V отклонение напряжений должно укладываться в 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В. У дорогих моделей БП отклонения укладываются в 1‑2%.

Информацию о моделях отдельных компонентов вроде конденсаторов, дросселей и полевых транзисторов, использованных в блоке питания, тоже найти непросто. Если для вас это важно, остаётся лишь надеяться, что кто-то в сети уже разбирал такое же устроство и поделился подробным отчётом.

Но даже это не даст гарантии, что у вас будет точно так же. Большинство китайских производителей заказывают свои устройства сразу на нескольких фабриках-подрядчиках, и точный набор внутренних деталей может отличаться от партии к партии.

Рекламные надписи на упаковке или на сайте производителя могут вводить покупателя в заблуждение. Рассмотрим некоторые примеры:

  • «японские конденсаторы» – это может быть единственный конденсатор в высоковольтной цепи, и сам по себе он незначительно влияет на качество, если на прочих элементах сэкономили;
  • «все виды защиты» – защита от перегрузки и перенапряжения по умолчанию предусмотрены стандартом ATX12V для современных блоков питания, но качество их реализации без специального оборудования проверить невозможно;
  • «активный PFC» (APFC) – цифровой корректор мощности позволяет работать от сети в широком диапазоне напряжений от 100 до 240 В. Он и так используется почти во всех современных БП;
  • «DC‑DC преобразователи» – эта надпись указывает, что не используется устаревшая групповая стабилизация напряжений. Индивидуальная стабилизация по линиям обеспечивает более точный и качественный контроль за напряжением. Как показывает практика, в последнее время даже в бюджетных моделях многие производители не используют схемотехнику с групповой стабилизацией.

Ниже мы собрали несколько общих рекомендаций для компьютеров разных уровней. Мы основывались на собственном опыте и тестах авторитетных изданий.

Для офисных ПК без дискретной видеокарты можно сэкономить и купить любой БП на 300-400 Вт до 1500 рублей. Обратите внимание, что у этих моделей может не быть защиты от короткого замыкания и индивидуальной стабилизации, поэтому даже в самых бюджетных игровых сборках использовать их не рекомендуется.

Для игрового ПК начального и среднего уровней (вплоть до Core i5 и RTX 2060 SUPER) потребуется БП на 500‑600 Вт ценой порядка 3 тысяч рублей. Эти модели уже могут быть с сертификатом 80 Plus:

  • Cougar STE, STX, или VTE;
  • Сhieftec Element, Smart Series, или ECO.

В мощные игровые ПК (Core i7, RTX 2080) можно без опасений ставить БП на 650‑750 Вт до 5 тысяч рублей. Для экономного варианта это могут быть модели из абзаца выше, но большей мощности. Или модели с кабель-менеджментом и сертификатом 80+ Bronze или даже Gold:

  • be quiet! system POWER;
  • Deepcool DA;
  • HIPER HPB‑700FM4;
  • Deepcool DA600‑M;
  • be quiet! Pure Power 11;
  • Thunder X3 Plexus RGB 700W.

Для hi‑end игровых ПК с топовыми видеокартами и разгоняемыми процессорами, в которых также важна эстетика сборки, берём модульные БП на 700‑800 Вт от 5 до 10 тысяч рублей. Хорошие примеры:

  • Corsair RM;
  • Thunder X3 Plexus RGB;
  • be quiet! Straight Power;
  • Thermaltake Toughpower Grand RGB;
  • seasonic M12II;
  • Super Flower Leadex Silver;
  • Aerocool P7 RGB;
  • Zalman ARX;
  • Seasonic Focus Plus.

При выборе блока питания главное — подобрать модель подходящего размера и адекватной мощности для тех комплектующих, которые вы будете использовать. Из широкого списка идентичных по мощности выбираем тот, что подходит нам по бюджету.

Среди современных моделей, представленных в крупных магазинах, нет реально некачественных блоков питания, которые могут навредить вашим комплектующим.

Если бюджет позволяет, то смотрим на удобства кабельной системы и комфорт системы охлаждения. Сертификация 80 Plus Bronze и выше может служить косвенным подтверждением качества, как и заявленных срок гарантии.

Для игрового компьютера с одной видеокартой в среднем будет достаточно БП мощностью от 550 до 750 Вт.

При этом нет бренда, выпускающего «лучшие блоки питания». У всех могут быть отличные модели и откровенно слабые, в зависимости от конкретной линейки или года выпуска — здесь остаётся рассчитывать на обзоры профильных ресурсов.

Главное при выборе БП помнить – он является частью сбалансированной системы, и чем выше уровень комплектующих, тем больше требований и к БП. В среднем на него стоит планировать до 10% от бюджета на всю систему.

Удивлен, что не топовый коммент.

Походу что-то полезное скинул, но никак не открыть ссылку

Простой, но эффективный совет: если выбрали несколько однотипных, но не знаете какой именно взять, берите тот, что тяжелее. Тяжесть — это надёжно.

Так ток ремонтяш выбирает). На самом деле тяжесть тоже может нихера не значить, ведь тяжесть — это возможно большой радиатор = плохая КПД, это возможно красивости и приблуды. Ну и самое главное: дешёвый китаец он и в Африке дешёвый китаец, хоть три кило пусть весит, там пульсации могут зашкаливать, да и 12V он может выдавать плохо, плавая от 10 до 13

Вспомнился обзор одного современного клона Сеги Мега Драйв, где при разборе приставки выяснилось, что внутри прикручены четыре металлических бруска, как раз для покупателей, думающих так же =) Кстати по отзывам клон всё же качественный, видимо вес всё-таки сыграл свою роль =))

А мне вспомнился обзор Нитроксенуса на игровой БП с алиэкспреса, где в блоке был прикручен просто кусок пластика с металлическими пластинами внутри. Просто для веса. 🙂
Вот видос, кому интересно. Тайминг 10-ая минута ровно.
https://youtu.be/KL9J9GR3EgQ?t=598

Термалтэйк попался в бу компе на 2кг. Надежность так и весит. На самом деле фиг его знает. При выборе бп много куда смотреть надо, и чтобы по 12 вольт было не меньше 40 ампер и вес и бронза хотябы, много разъемов, по кпд чтоб не перевешивал железо или наоборот не был дохлым впритык.

Я так куллер для проца выбирал) смотрел на вес, шум и медные трубы

А где же легенда?

Аэрокок вх бахает не хуже аэрокок саса

Или Корсар, или Биквает, или КСАС (и на сдачу огнетушитель)

брать не глядя сисоники -не дело, не надо так. У них же есть совсем нишевые модели,
табличку для примера гляньте. лучше тогда супер цветок в другой раз посоветуйте таким образом выбирать.
https://docs.google.com/spreadsheets/d/1bEcFiMdLWPtPu3c1JsvsLIbcYANlLUVO1ICQdh-jxsg/edit#gid=0

Только у сисоников есть шанс напороться на жужжащий вентилятор, и это касается почти все последние линейки сисоников. Именно поэтому взял Corsair rm550x

Тт нормально тоже так-то

Чифтек ещё норм, вроде как

Суперцветки тоже гарантированный вин.

Брал 2 или 3 модели 700+ Вт, все пищали дроселями. И провод до cpu был короткий.
Вот тебе тебе и качество.

взял сисоник супер топовый. prime ultra titanium 1000w. издает низкочастотные звуки даже когда комп выключен. дроссели похоже. дико неприятно. официальных представителей в россии нет. нужно отправлять в(на) украину. так что хз.

"Важнее всего обращать внимание на защиту от короткого замыкания, потому что без неё скачок в электоросети может безвозвратно «убить» все компоненты компьютера"
Автор тебе не кажется что написан бред? Защита от короткого замыкания в бп работает только когда замкнуло после отводов от бп а не до. Так то статья даже правильная для новичков (жаль не раскрыта тема реальных производителей бп, то что aerocool и hiper сделаны на платформе andyson а он жудкое Г, то что большинство моделей собрано на платформе cwt и они отличаются только компонентной базой и сроком гарантии, почему sesonic делает культовые бп и.т.п) но такие фразы просто убивают весь смысл.

Опять гений писал статью����‍♂️

Лучше всего в таких статьях дождаться комментариев

Фото, так понимаю, KCAS в игровом ПК 2018 год в цвете?

Тема про то, как выбрать бп, а про оем начинку не написали, ибо это самое главное. У того же чифтека одни блоки могут быть сделаны одним производителем из говна и палок, а другие — условным сисоником из качественных компонентов. В подборке странные БП какие-то. Подсчёты потребления какие-то странные. Сертификат 80 plus и качество блока не имеют ничего общего.
Уже лучше, чем первая статья по железу, но до годноты ещё очень далеко.

Неплохой пример и на картинке КСАС
ЛОЛ

Чет опять лажа в железе вышла.

Просто не покупайте Aerocool и все будет хорошо

А теперь к практической части и о том как работают вендоры БП

9900k с 2070oc стоят уже год на безвентиляторном superflower на 500w. Потянет и 2080, в целом.

Люблю полную тишину, ничего не могу с этим поделать.

500 ватт с таким железом? Рили?

За блок питания переплатить не страшно

Лучше переплатить, чем получить лишний сюрприз от энергетиков. И я бы ещё поставил бесперебойник с постоянной развязкой потребителей от сети (нет, эти ваши APC не подойдут, нет, даже серии smart-ups). Это я вам, как человек, четыре года обслуживавший автоматику на объектах распределения города-милионника говорю. И, заодно, как проектировщик автоматики для этих же объектов с трёхлетним стажем.

А чем тебя простое реле напряжения не устраивает?
Стоп. На пк до сих пор не придумали бп с аккумом как у ноутов? Серьезно?)))

У меня два ПК работали на KCAS ( 500 и 700 ) больше пяти лет, после чего я их благополучно продал, моя ставка, что они так и продолжают работать. В свое время я не перебирал особо, а теперь мне как-то аж страшно спрашивать, что с ними не так то?

А в том что первые партии kcas были нормальные а вот потом аэрокок начал пихать кал в свои бп

Плохой БП — это не сгоревший комп, а лотерея, где можно выиграть сгоревший комп. Так что либо ксас тогда были хорошими, либо ты проиграл в лотерею.

С ними не так то, что отдельные уникумы, насмотревшись "техноблоггеров" начинают пороть херню про блоки питания, изготовленные ОЕМ-партнёром aerocool. Подозреваю, что в процентное соотношение проданных бп к сгоревшим (плюс тут ещё бы знать отчего сгоревшим) будет не сильно выше, если вообще выше, относительно других бп.

Тоже старый десктоп уже как минимум лет пять работает на KCAS 700. Может дело в запасе по мощности. Но новый уже на Corsair собрал на всякий случай 🙂

Странно что не упомянули. Если берёте блок с запасом то смотрите на его кривую эффективности. 80plus оно почти всегда не при любой нагрузке, а при очень конкретной. Есть вполне себе неплохие модели у которых пик эффективности находится значительно ниже мощности заявленной на коробке. Например Мощность может быть 750ват, но при ней эффективность порядка 70%, а означенный 80plus достигается только при 450-500 ваттах.

там приведена табличка, да и, как мы написали, сертификация важна скорее самим фактом своего присустсвия, а не реальным КПД — 10% туда-сюда в России тебя ни разорят, ни обогатят, а выходная мощность от КПД не зависит

"Мощность может быть 750ват, но при ней эффективность порядка 70%"
Если при нагрузке под 100% эффективность падает до 70%, то у БП не должно быть сертификата.

Когда-то давно, в 2009 году, сдох комплектный питальник в системнике — пришлось идти за новым. И вот в мелком компьютерном магазинчике рядом с домом увидел то, что питает мой комп до сих пор — Acbel Polytech LCD Power Supply 550W за 3800 рублей. Жаба меня школьника тогда душила отдавать так много за него (всё что за лето заработал), но всё же купил. Почему — не знаю. Возможно из-за экранчика для мониторинга нагрузки. Возможно из-за обещания на 100000+ часов безотказной работы. Но, больше я подобных не видел. Ни этой фирмы в рознице, ни вообще БП с экранами.

А он всё шелестит до сих пор на своих стандартных 900 об/мин, повышая летом до 1200-1300 и оставаясь в рамках 30-35 градусов. И вот сейчас оглядываюсь на то время, и думаю что мне охренеть как повезло — я бы легко мог нарваться на какое-нибудь фуфло, которое сдохло бы и может даже утащило бы за собой что-нибудь из железа. До сих пор ломаю голову что же это было. Какая-то провальная по продажам экспериментальная партия годного ОЕМ производителя? Повезло взять рабочий экземпляр среди высокого процента брака? Аж думать страшно, что выбирать, когда этот всё же сломается.

AcBel хорошие БП делает. Их можно встретить в серверах и ОЕМ компьютерах Dell, HP и т.д. энтерпрайз сегмента.

"рекомендованная мощность по нашей формуле составляет 487,5 Вт, то есть можно смело брать БП на 500 Вт."

600-750Вт, это скорее не запас прочности, а необходимое условие для долгой уверенной работы без сбоев и неполадок.

Практически для любых БП (не только для ПК) обычно рекомендуют запас мощности 20-30%, иначе в пиковых режимах может не хватит мощности, а при долгой работе на предельной мощности, износ компонентов изрядно увеличивается. больше в 2 раза чем номинальная мощность системы. вроде тоже не особо хорошо. Поправьте если ошибаюсь.

да не то, чтобы не хорошо, просто максимальный кпд бп обычно достигается на 50% их заявленной мощности.
сейчас на 80+ (если верить сертификатам), но многие быстро теряют свои хар-ки, и через какое-то время, хорошо если там 70 есть. да и не факт, что производитель не внес изменения в модель после сертификации.
Выходит просто не целесообразно брать более чем в 1.5 — 2 раза больше, но ничего плохого в этом нет, кроме лишних расходов.

Как выбрать блок питания для компьютера

Блок питания — один из важнейших элементов ПК. Он нужен для преобразования переменного тока в электрической сети в постоянный, который используют остальные компоненты системы. Основная характеристика блоков питания — мощность. Если купить слабую модель, компьютер может работать нестабильно — зависать или даже выключаться. При этом избыточная мощность будет пустой тратой денег. Разбираем, на что нужно обратить внимание при выборе блока питания.

Как подобрать блок питания по мощности

Мощность блока питания должна быть больше суммарной мощности потребления всех компонентов примерно на 20–30%. Запас нужен по двум причинам:

  • Производительность блоков питания указывают без учета КПД — то есть фактическая мощность может быть на 10–20% меньше заявленной.
  • Останется пространство для апгрейда — со временем сможете поставить процессор или видеокарту с большим энергопотреблением.

Например, если все составляющие вашего ПК потребляют 450 Вт, блок питания лучше выбрать мощностью 600–700 Вт.

Важный момент. В блоке питания нужно смотреть не на общую мощность, а на мощность по линии 12 вольт, потому что именно от нее в компьютере питаются почти все компоненты.

Характеристики блока питания от Aerocool. Суммарная мощность составляет 650 Вт, но мощность линии 12 В, которая питает большую часть компонентов, — 504 Вт

Как понять, сколько потребляет ваш компьютер

Расскажем на примерах. Рассчитаем оптимальную мощность блока питания для трех разных конфигураций ПК.

Пример 1. Компьютер для офисной работы и нетребовательных игр

    — около 65 Вт, — около 80 Вт,
  • материнская плата с одним кулером — 25–40 Вт.
  • остальные компоненты — 15–45 Вт.

Итого получается около 200–230 Вт.

Для такой сборки хватит блока питания с мощностью 300–400 Вт. Например, Aerocool CYLON 400 .

Пример 2. Игровой компьютер

    — около 70 Вт, — около 200 Вт,
  • материнская плата с двумя кулерами — 35–55 Вт,
  • остальные компоненты — 25–75 Вт.

Итого получается около 350–400 Вт.

С такой сборкой ПК будет тянуть современные игры в хорошем качестве. Для нее понадобится блок питания мощностью от 500 до 600 Вт. Например, GMNG PSU-550W-80BR.

Блок питания GMNG PSU-550W-80BR, 550Вт, 120мм, черный, retail

  • Форм-фактор : ATX
  • Мощность : 550 Вт
  • Сертифицирован в стандарте : 80 PLUS BRONZE
  • Особенности : Конденсаторы Teapo
  • Цвет : черный
  • Питание материнской платы : 20+4 pin
  • Питание видеокарты : 2х(6+2) pin
  • Разъемы SATA : 5 шт
  • Разъемы Peripheral (Molex) : 3 шт
  • Размер вентилятора(ов) : 120мм
  • Тип поставки : retail

Пример 3. Суперкомпьютер для работы и развлечений

    — около 110 Вт, — 500–600 Вт,
  • материнская плата с системой водяного охлаждения — 50–80 Вт,
  • остальные компоненты — до 200 Вт.

Итого — 800–1000 Вт.

Эта конфигурация подойдет для игр в разрешении 4K и работы с большими проектами в видеоредакторах. Для такой сборки нужен блок питания с мощностью не менее 1200 Вт . Например, Zalman ZM1200-TMX .

Это лишь примерные цифры, и лучше точно посчитать потребление комплектующих вашего компьютера. Чтоб не искать характеристики каждого элемента и быстрее всё сложить, можно воспользоваться онлайн-калькулятором, например на сайте bequiet.com .

Для более точного расчета нужно выбрать модель процессора и видеокарты, форм-фактор материнской платы, объем оперативной памяти и количество вентиляторов — чем больше компонентов укажете, тем лучше

Что такое сертификация 80 Plus и почему она важна

У некоторых блоков питания в характеристиках и на коробке можно найти упоминание или логотип сертификата 80 Plus. Его придумала американская компания Ecos Consulting в 2004 году, чтобы в своих лабораториях проверять качество и реальную производительность блоков питания разных производителей.

Если у блока питания есть сертификат 80 Plus — это гарантия, что он выдает не меньше 80% от заявленной мощности. Помимо этого базового сертификата, есть еще пять уровней. Чем выше уровень, тем выше гарантируемый КПД у блока питания:

  • 80 PLUS Bronze — 82%
  • 80 PLUS Silver — 85%
  • 80 PLUS Gold — 87%
  • 80 PLUS Platinum — 89%
  • 80 PLUS Titanium — 90%

Встречаются БП без этого сертификата, чаще всего это недорогие модели до 3000 рублей. Не обязательно это некачественные блоки питания с низким КПД, но к ним нужно относиться внимательнее. Изучайте отзывы, чтобы понять примерную производительность модели, или выбирайте БП с большим запасом мощности — закладывайте сверху не 20–30%, а 40–60%.

Блок питания Aerocool CYLON 600, 600Вт, 120мм, черный, retail

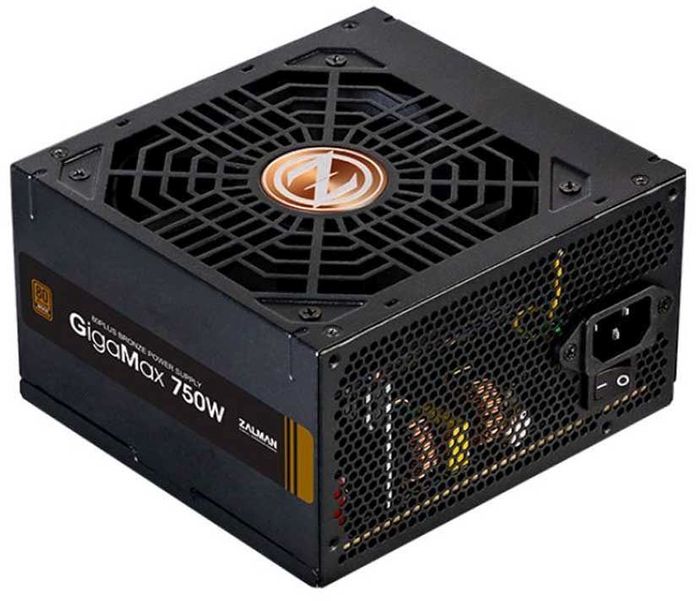

Блок питания Zalman ZM750-GVII, 750Вт, 120мм, черный, retail

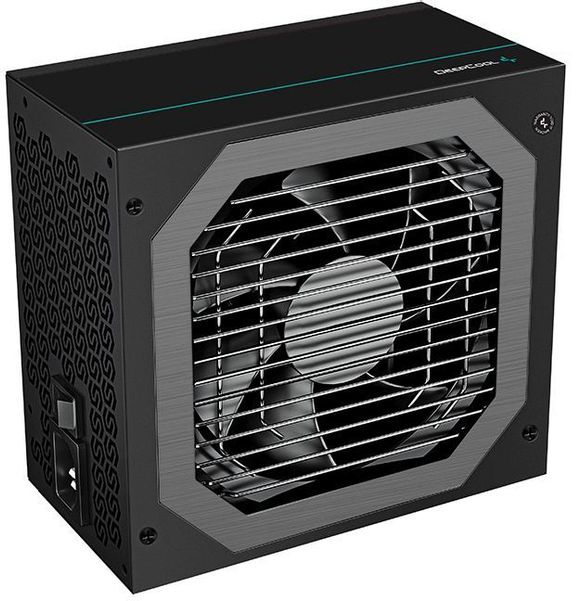

Блок питания DeepCool DQ650-M-V2L, 650Вт, 120мм, черный, retail [dp-gd-dq650-m-v2l]

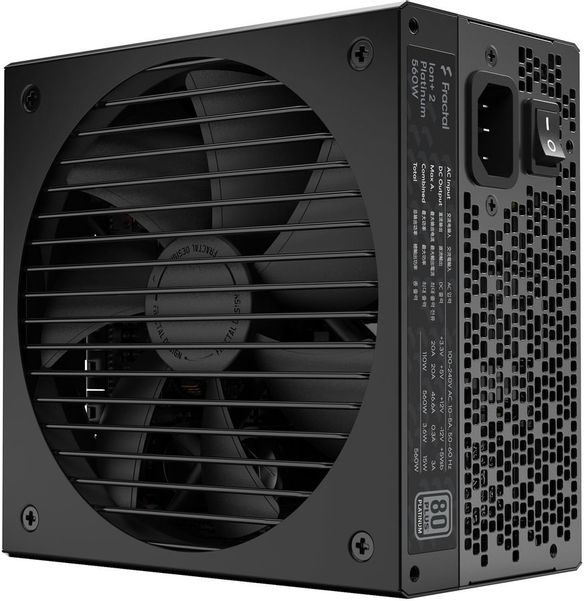

Блок питания Fractal Design ION+2 560, 550Вт, 140мм, черный, retail [fd-p-ia2p-560-eu]

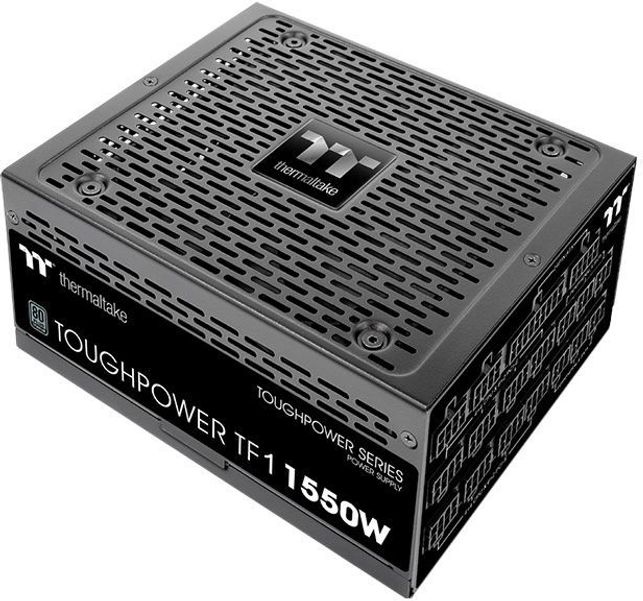

Блок питания Thermaltake Toughpower Grand TF1, 1550Вт, 140мм, черный, retail [ps-tpd-1550fnfate-1]

Форм-фактор: выберите подходящий размер

Большинство блоков питания выпускаются в трех размерах — ATX, SFX и TFX. Еще есть Flex, FlexATX, EPS, CFX, LFX, но они почти не используются в домашних ПК. Корпус компьютера должен поддерживать размер блока питания, иначе устройство в него просто не поместится.

ATX. Это самый популярный тип блоков питания для ПК. Почти во всех компьютерах, которые вы видели, используется именно он. У ATX-блоков регламентированный размер по ширине (150 мм) и высоте (86 мм). А вот длиной они бывают от 140 до 220 мм. Если корпус ПК поддерживает ATX размер, то блок питания в него точно поместится, независимо от длины.

SFX и TFX. Это блоки питания для компактных компьютеров. У SFX ширина 125 мм, высота 63,5 мм и длина 100 мм. У TFX — 85, 64 и 175 мм. Если у вас небольшой компьютер, посмотрите характеристики корпуса и узнайте, какой БП подойдет. Например, у некоторых ПК ширина корпуса всего 120 мм — а значит SFX с шириной 125 мм не получится в них установить.

Самые популярные форматы блоков питания

На упаковке и в описании корпуса всегда указано, какой формат блока питания он поддерживает. Если вы меняете блок питания в старом корпусе, выбирайте новый блок питания того же формата, что и старый, — стандарты не поменялись.

Блок питания формата ATX от Aerocool

Какие коннекторы должны быть в блоке питания

Чтобы блок питания можно было подключить к компьютеру, у него должны быть кабели питания для всех компонентов.

Материнская плата. У всех современных материнских плат разъем стандарта 24-pin.

Раньше встречались блоки питания с коннектором 20+4-pin — у них была обратная совместимость со старыми материнскими платами, которые подключались кабелем 20-pin. Материнские платы и блоки питания с таким коннектором больше не выпускают.

Контакт для питания процессора. Процессор подключается к блоку питания не напрямую, а через разъем на материнской плате. У этого контакта может быть 4-pin или 8-pin разъем.

Чтобы не ошибиться, покупайте блок питания с 4+4-pin разъемом, который подойдет и для коннектора 8-pin, и для 4-pin.

Видеокарта. Разъемы на видеокартах бывают 6-pin, 6+2-pin, 8-pin или 12+4-pin — он же 16-pin. В большинстве случаев подойдут универсальные блоки питания с разъемом 6+2-pin. Двух-трех таких разъемов хватит для топовых моделей NVIDIA или AMD, а для младших и средних линеек хватит двух или даже одного разъема.

Есть исключения. К топовым NVIDIA RTX 4080 или 4090 лучше купить сразу купить блок питания с разъемом 16-pin — он еще называется 12VHPWR. Видеокарты можно подключить к блоку питания в три-четыре стандартных разъема 6+2-pin через переходник. Но учтите, что коннектор капризный, — при использовании переходника есть риск, что он оплавится.

Если нет подходящего блока питания с коннектором 16-pin, лучше использовать комплектный переходник от производителя видеокарты и подключать кабель питания по всем правилам. NVIDIA даже выпустила отдельную инструкцию с рекомендациями для этих моделей.

Жесткий диск. Для жестких дисков используются 15-пиновый SATA-разъем. У него есть три версии: SATA 1.0, SATA 2.0 и SATA 3.0. Отличаются они скоростью передачи данных, которая не зависит от блока питания. А интерфейс у них одинаковый, поэтому подойдет любой БП, у которого есть SATA-разъем.

Периферия. Есть 4-pin коннектор Molex — раньше он использовался для подключения жестких дисков, но для современных моделей он уже не подойдет. Сейчас Molex нужен, когда на материнской плате не хватает разъемов для подключения дополнительного оборудования вроде кулеров, RGB-подсветки, передних панелей корпусов.

Если на материнской достаточно разъемов для всего дополнительного оборудования, лишние Molex-кабели у блока питания будут мешать. В большинстве корпусов их можно спрятать в нижней части, но если нужно больше пространства для кабель-менеджмента, то покупайте БП с модульными коннекторами — у таких лишние провода можно снять.

В чем отличие блок питания 80 plus, от 80 plus bronze?

Энергоэффективность блока питания по стандарту 80 PLUS Bronze выше, чем по стандарту 80 PLUS.
Также есть другие стандарты (расположены в порядке увеличения энергоэффективности):
80 PLUS
80 PLUS Bronze
80 PLUS Silver
80 PLUS Gold
80 PLUS Platinum
80 PLUS Titanium
То есть 80 PLUS Silver энергоэффективнее, чем 80 PLUS Bronze. А 80 PLUS Gold энергоэффективнее, чем 80 PLUS Silver. И т. д.
Проще можно сказать, что чем энергоэффективнее блок питания, тем выше его КПД.
Также можете посмотреть эту таблицу:
/>

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
