Таблица мощности кабеля.
Таблица мощности кабеля требуется чтобы правильно произвести расчет сечения кабеля, если мощность оборудования большая, а сечение кабеля маленькое, то будет происходить его нагревание, что приведет к разрушению изоляции и потере его свойств.
Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

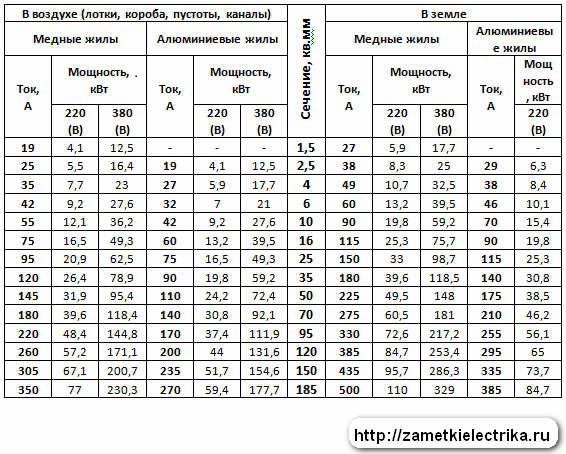

Для передачи и распределения электрического тока основным средством являются кабели, они обеспечивают нормальную работу всего, что связано с электрическим током и насколько качественной будет эта работа, зависит от правильного выбора сечения кабеля по мощности. Удобная таблица поможет сделать необходимый подбор:
Сечение токо-
проводящих
жил. мм
Медные жилы проводов и кабелей
Напряжение 220В
Напряжение 380В
Ток. А
Мощность. кВТ
Ток. А
Мощность кВТ
Сечение
Tоко-
проводящих
жил. мм
Алюминиевых жилы проводов и кабелей
Напряжение 220В
Напряжение 380В
Ток. А
Мощность. кВТ
Ток. А
Мощность кВТ
Но чтобы пользоваться таблицей, необходимо рассчитать общую потребляемую мощность приборов и оборудования, которые используются в доме, квартире или другом месте, куда будет проведен кабель.
Пример расчета мощности.
Допустим, выполняется в доме монтаж закрытой электропроводки кабелем ВВ. На лист бумаги необходимо переписать список используемого оборудования.
Но как теперь узнать мощность? Найти ее можно на самом оборудовании, где обычно есть бирка с записанными основными характеристиками.
Измеряется мощность в Ваттах (Вт, W) либо Киловаттах (кВт, KW). Теперь нужно записать данные, а затем их сложить.
Полученное число составляет, например, 20 000 Вт, это будет 20 кВт. Эта цифра показывает, сколько все электроприемники вместе потребляют энергии. Далее следует обдумать, какое количество приборов в течении длительного периода времени будет использоваться одновременно. Допустим получилось 80 %, в таком случае, коэффициент одновременности будет равен 0,8. Производим по мощности расчет сечения кабеля:
Кабель ВВГ 4х10
Ваша заявка на кабель ВВГ 4х10 успешно отправлена. Представитель компании «Рузкабель» свяжется с вами в ближайшее время!
Технические характеристики ВВГ 4*10
Вес кабеля ВВГ 4х10
Теоретический вес 1 километра ВВГ 4х10: 526,00 килограмм
Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГ 4х10 с барабаном воспользуйтесь нашим калькулятором веса.
Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.
Масса бухты не должна превышать 50 килограмм.
Таблица намотки кабеля на барабан
№ Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 | |
Длина (м) | 150 | 250 | 300 | 600 | 1000 | 1450 | 2000 | 3300 | 3350 | — | — | — |
Диаметр кабеля ВВГ 4х10
Наружный диаметр кабеля ВВГ 4х10: 16.5 мм
Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями, у которых можно уточнить информацию.
Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.
Электрические характеристики ВВГ 4х10
Токовая нагрузка ВВГ 4х10
Длительно-допустимые токовые нагрузки
Мощность ВВГ 4х10
Максимальная мощность при прокладке:
Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:
- переменный ток;
- температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
- глубина прокладки кабелей в земле 0,7 м;
- удельное термическое сопротивление грунта 1,2 км/Вт.
Ток короткого замыкания ВВГ 4х10
Допустимый ток односекундного короткого замыкания ВВГ 4х10: 1,09 кА (килоампер)
При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.
Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.
Общие технические характеристики ВВГ 4х10
Допустимые температуры нагрева токопроводящих жил кабеля:
Расшифровка ВВГ 4х10
площадь поперечного сечения силовой жилы (мм 2 ).
ВВГ-ХЛ 4х10 — холодостойкое исполнение (температура эксплуатации до -60 °С)
ВВГ-Т 4х10 — тропическое исполнение (стойкость к воздействию плесневых грибов)
Маркировка ВВГ 4х10
Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.
Расцветка жил возможна в 2-х вариантах
Цвет жил: Серый * или Белый * Коричневый или Красный Черный Синий
Цвет жил: Серый * или Белый * Коричневый или Красный Черный Зеленый-Желтый **
Кабель ВВГ 4х10: диаметр, вес и другие характеристики
Кабель марки ВВГ 4х10 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.
Характеристики кабеля ВВГ 4х10
по ГОСТ 31996-2012
Кабель ВВГ 4х10 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:
- напряжение сети не более 1000 В;
- частота сети не более 50 Гц.
Расшифровка обозначения кабеля ВВГ 4х10
- В — «винил», изоляция выполнена из пластиката поливинилхлорида;
- В — «винил», оболочка выполнена из пластиката поливинилхлорида;
- Г — «голый», в кабеле отсутствует броня;
- П (при наличии) — плоская конструкция кабеля;
- 4 — количество жил;
- 10 — площадь сечение одной медной жилы, мм 2 .
Основные технические характеристики кабеля ВВГ 4х10
Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.
Наименование характеристики | Ед. изм. | Значение |
---|---|---|
ГОСТ | — | ГОСТ 31996-2012 |
Класс жилы по ГОСТ 22483-2012 | — | 1 |
Код ОКП | — | 35 2122; 35 3371 |
Класс пожарной опасности | — | О1.8.2.5.4 |
Диапазон температур эксплуатации | °С | от -50 до 50 |
Минимальная температура монтажа | °С | -15 |
Продолжительность эксплуатации | лет | 30 |
Напряжение сети | В | до 1000 |
Частота переменного тока в сети | Гц | 50 Гц |
Допустимое растягивающее усилие | Н | 1200 |
Максимально допустимая температура нагрева жил при КЗ | °С | 160 |
Продолжительность короткого замыкания, не более | с | 5 |
Расчетная масса (вес) кабеля, 0,66 кВ | кг/км | 601 |
Расчетная масса (вес) одного метра кабеля, 0,66 кВ | кг/м | 601/1000 |
Расчетная масса (вес) кабеля, 1 кВ | кг/км | 620 |
Расчетная масса (вес) одного метра кабеля, 1 кВ | кг/м | 620/1000 |
Допустимый радиус изгиба | мм | 173 |
Допустимая токовая нагрузка при прокладке на воздухе | А | 63 |
Допустимая токовая нагрузка при прокладке в земле | А | 79 |
Допустимый ток односекундного короткого замыкания | А | 1.09 |
Объем горючей массы | л/км | 251 |
Сопротивление изоляции жил | МОм/км | 7 |
Толщина изоляции жил, 1 кВ | мм | 1 |
Толщина изоляции жил, 0,66 кВ | мм | 0.9 |
Масса цветного металла | г/м | 356 |
Максимальная мощность при прокладке в воздухе, 220 В | кВт | 18.48 |
Максимальная мощность при прокладке в земле, 220 В | кВт | 23.17 |
Максимальная мощность при прокладке в воздухе, 380 В | кВт | 41.45 |
Максимальная мощность при прокладке в земле, 380 В | кВт | 51.98 |
Температура нагрева жил по условию невозгорания | °С | 350 |
Длительно допустимая температура нагрева жил | °С | 70 |
Допустимая температура в режиме перегрузки | °С | 90 |
Электрическое сопротивление жилы | Ом/км | 1.83 |
Конструктивные особенности ВВГ 4х10
В представленной ниже таблице отражены особенности конструкции кабеля.
Наименование характеристики | Ед. изм. | Значение |
---|---|---|
Количество жил | шт. | 4 |
Максимальный диаметр жилы | мм | 3.7 |
Наружный диаметр кабеля, 0,66кВ | мм | 16.7 |
Наружный диаметр кабеля, 1 кВ | мм | 17.3 |
Максимальный вес | кг/м | 0.62 |
Материал жилы | — | Медь |
Материал изоляции | — | ПВХ |
Материал оболочки | — | ПВХ |
Тип конструкции жилы | — | ок |
Варианты конструкции жил:
- ок — однопроволочная жила;
- мк — многопроволочная жила.
Скачать чертеж кабеля ВВГ 4х10 в формате DWG (Autocad)
Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 4х10 в редактируемом формате программы Autocad, напишите нам!
Расчет мощности по сечению кабеля
Что это было?
—>
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
Тут можно посчитать сечение кабеля http://www.a-kabel.ru/kalkulyator-secheniya с учётом длины.
—>
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
сверьтесь с ПУЭ, а так вроде правильно!
—>
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
добавлено 24.01.2014 в 10:57
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
добавлено 09.01.2015 в 13:44
он у вас уже перегружен
—>
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
Есть программки расчета сечения
Например http://atlastpk.ru/
Скачиваете программу, вводите данные и получаете результат
Ставить оценки могут только зарегистрированные пользователи.
Присоединяйтесь к профессиональному сообществу, пройдите регистрацию прямо сейчас
—>
