Geforce gtx 3060 какую выбрать

Топ 9 лучших видеокарт RTX 3060 на 12 Гб по версии VRTX

Привет, дорогой друг! Коллектив команды VRTX задался вопросом: какая же из моделей видеокарты линейки GeForce RTX 3060 на 12 GB самая лучшая?

Наш выбор пал именно на нее неспроста. Во-первых, у версии с 12 GB видеопамяти не урезана шина в отличие от версии на 8 GB, а во-вторых, согласно статистике, опубликованной в Steam, RTX 3060 уверенно занимает 5 позицию в строчке лидеров самых популярных и используемых, обогнав-таки, наконец, за минувший год GeForce GTX 1050 Ti.

Более подробно ознакомиться со статистикой можно по ссылке.

В данной статье мы постарались охватить как можно больше моделей от абсолютно разных производителей. У особенно отличившихся вендоров рассматривали сразу несколько модификаций.

Оценка проводилась по следующим критериям:

• Внешний вид (презентабельность);
• Мощность (тактовая частота ядра);
• Охлаждение (качество радиатора и количество вентиляторов);
• Температура;
• Power limit (лимит энергопотребления);
• Длина;
• Шум;
• Цена.

С результатами наших оценок можно ознакомиться в таблице в конце статьи.

Итак, разберем лидирующих по каждому конкретному показателю.

Внешний вид. Данный показатель основан на наших личных предпочтений и вкусов, поэтому несет весьма субъективный характер. Как видно в таблице, отличились следующие модели: Colorful Advanced, MSI Gaming X Trio, Colorful Bilibili E-Sports, Asus Strix, Colorful Ultra и Gigabyte Aorus Elite. Представители Colorful особенно отличаются сочными цветами, яркой подсветкой и интересным дизайном. Однако, ни для кого не секрет, что красивый внешний вид не прибавит нам FPS, поэтому данный показатель будет скорее приятным дополнением к основным характеристикам.

Мощность. За основу брались именно средние (эффективные) значения частоты. В явных лидерах оказались: Asus Strix, EVGA XC, Asus TUF, за ними следуют – Colorful Advanced, Gigabyte Aorus Elite, Palit Dual и Gigabyte Gaming. Самой отстающей в рейтинге оказалась модель RTX 3060 Revel Epic-X Dual от компании PNY.

Температура и Шум. По данному показателю представлены не все модификации RTX 3060, за счет крайне малого количества источников по тестам, а также в виду сильно отличающихся условий тестирования. Отличившихся по данным показателям можно выделить MSI Gaming X Trio, Inno3D iChill X3, EVGA XC и Asus Strix. За основу были взяты данные тестов из таких источников, как guru3d.com, LanOC Reviews и TechPowerUp.

Power limit – один из ключевых показателей наряду с частотой ядра. Чем выше данный параметр, тем больше мы сможем разогнать нашу видеокарту. В таблице приведены значения максимально возможного увеличения предела энергопотребления для каждой из моделей. Явным лидером является RTX 3060 Gigabyte Aorus Elite. Также с не менее хорошими показателями идут Colorful Advanced, Gigabyte Gaming и Asus Strix.

Длина. Размерами видеокарты, а в частности, и количеством слотов, занимаемых ей, зачастую пренебрегают, особенно на этапах подбора комплектующих ПК. Ваша только что купленная, красивая и мощная видеокарта может попросту не влезть в корпус. Особенно свое внимание стоит уделить тем пользователям, которые докупают свою видеокарту в уже собранный компьютер. «Гигантом» в нашем рейтинге является RTX 3060 MSI Gaming X Trio. В целом, размеры варьируются в пределах примерно от 170 до 300 мм. Есть и совсем маленькие, которые будут удобным вариантом для mini-ITX и micro-ATX материнских плат. Это модификации Gainward Pegasus, Palit StormX, MSI Aero ITX и Asus Phoenix.

Цена. Последним в рейтинге, но не последним по значению показателем оценки является цена. Именно на соотношении цена/качество построен основной спрос потребителей. Мы рассматривали исключительно российский рынок (магазины) в качестве основных цен на видеокарты GeForce RTX 3060 12 GB. На некоторые модели цены неадекватно завышены, во многом это обусловлено дефицитом и высоким спросом на некоторые из моделей, например: MSI Aero ITX (50.255 руб.) и Colorful Bilibili E-Sports (80 667 руб.). Очевидно, что сейчас они даже близко не будут стоить таких денег, в данном случае указаны последние цены продажи (т.е. сейчас отсутствуют в продаже) на маркетплейсах. В среднем цена варьируется от 31 до 40 тыс. руб. На фоне остальных моделей, конечно же, выделяется GeForce RTX 3060 Asus Strix. Цена сильно «кусается», но это, безусловно, оправдано. Стоит отметить, что мы брали в расчет только новые и retail версии, так что вполне возможно найти неплохие модели с рук на avito, либо же в китайском сегменте на aliexpress, однако в этом случае никакой речи о гарантии быть не может.

А теперь давай постараемся собрать всю эту информацию в кучу и определить реальных лидеров в этой «борьбе».

Место № 1. GeForce RTX 3060 12 GB Asus Strix

Плюсы: высокие значения эффективной частоты ядра, хорошие показатели соотношения охлаждения и шума, высокий power limit и вдобавок отличный внешний вид;

Минусы: практически полное отсутствие модели в продаже и как следствие высокие цены на неё.

Место № 2. Второе место разделяют две видеокарты: GeForce RTX 3060 EVGA XC и GeForce RTX 3060 Asus TUF.

В целом, они имеют схожие значения по показателям. Asus TUF, в отличие от своего «собрата», имеет конкретную цену, но в свою очередь интересно было бы взглянуть на соотношение охлаждение/шум у данной модели, которое имеется у EVGA XC.

Место № 3. Определенно, GeForce RTX 3060 Colorful Advanced.

Отличная эффективная частота, превосходный power limit, хорошая цена и, как уже было отмечено выше, достойный внешний вид. Охлаждение и шум пока остаются в тени.

Место № 4. На четвёртом месте уверенно чувствует себя Gigabyte Aorus Elite.

Её вполне возможно было бы поставить и на первое место. Данная карта — одна из лучших моделей 3060: хорошая частота процессора, самый высокий power limit, отличный внешний вид. Однако у неё слишком высокая цена. Если есть возможность найти ее где-то в другом рыночном сегменте – определенно, достойный вариант.

Место № 5. RTX 3060 Gaming от компании Gigabyte.

Уверенные и достойные показатели power limit и частоты процессора наряду с внешним видом. Более или менее приемлемая цена. Исходя из тестов, довольно высокая температура по сравнению с другими.

Место № 6. Шестую строчку наших лидеров занимает ZOTAC GAMING AMP White Edition – неплохой вариант в котором сочетаются хорошие значения по всем показателям наряду с интересным дизайном и белым исполнением. Из минусов – отсутствие в продаже (хотя одну такую мы успели уравть).

Места № 7, 8 и 9. Замыкающими, как самые выделяемые в нашем рейтинге, являются Asus DUAL, MSI Aero ITX и Palit Dual.

Все они держатся практически на равных. Asus DUAL немного выигрывает по power limit, в то время как Palit Dual может похвастать своими показателями в охлаждении и шуме. Карта MSI Aero ITX отличилась своим охлаждением (несмотря на только один вентилятор) и весьма неплохой компонентной базой.

Остальные модификации следуют за лидерами, в основном, по средним показателям, с которыми вы можете ознакомиться в таблице.

На этом наш рейтинг подходит к концу. Надеемся, что мы тебе помогли определиться с выбором или просто немного расширили твой кругозор)

Спасибо, что дочитал до этого места! Обняли ��

VRTX — это команда честных, мотивированных и грамотных ребят, которые любят ПК, железо и игровые вселенные. Присоединяйся к нам и путешествуй по виртуальным мирам вместе с нами!

А если хочешь исследовать виртуальные миры с нами, но не можешь из-за старого ПК или у тебя его ещё нет, то пиши нам в группу в VK. Мы поможем)

Что лучше для игр? Протестировали и сравнили видеокарты Geforce 4060 Ti, 3060 Ti, 4060 и 3060

Сегодня видеокарта в большинстве случаев самый дорогой элемент системного блока. Сэкономить на нем можно, но только если вы не собираетесь запускать современные игры. С другой стороны, топовые монстры по цене крыла самолета тоже нужны далеко не всем. Поэтому мы взяли самые востребованные и оптимальные ускорители последнего и предыдущего поколений. Сравнили их и посмотрели, стоит ли переплачивать за новинки.

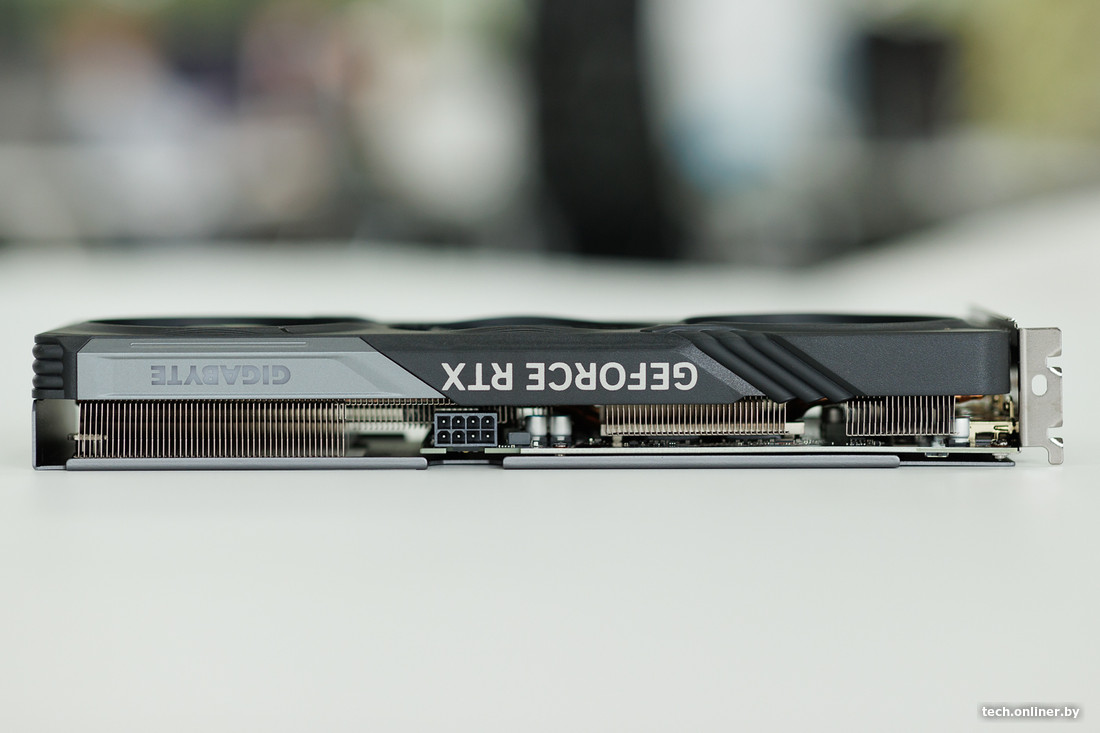

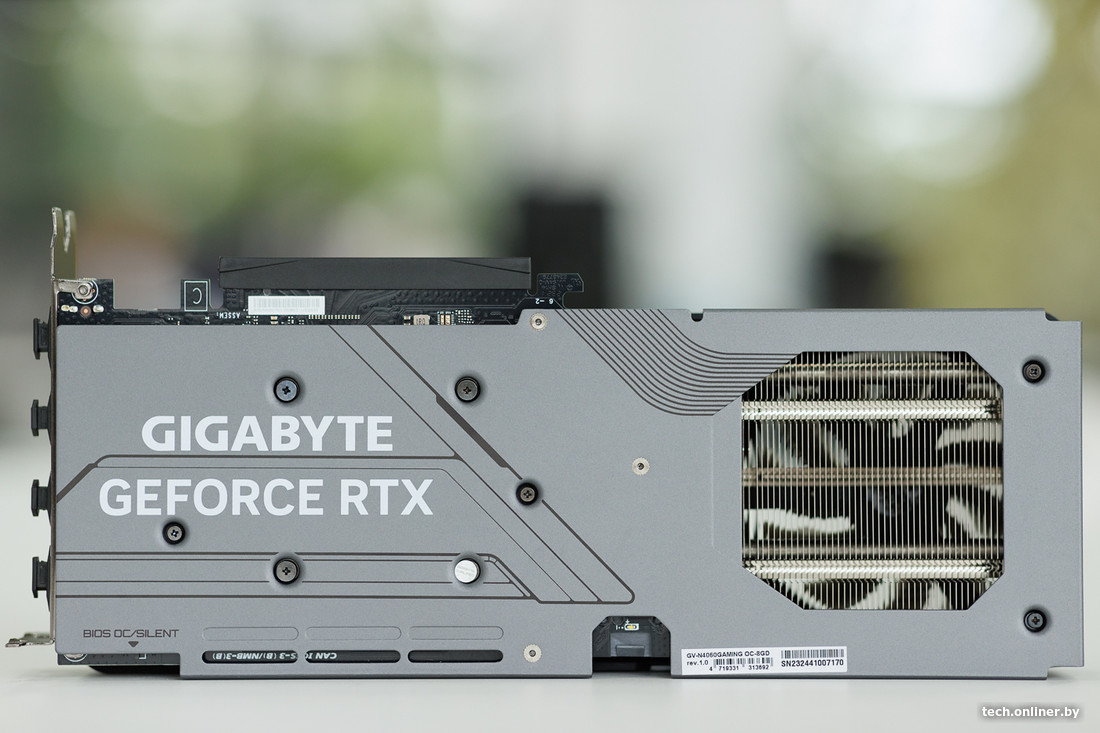

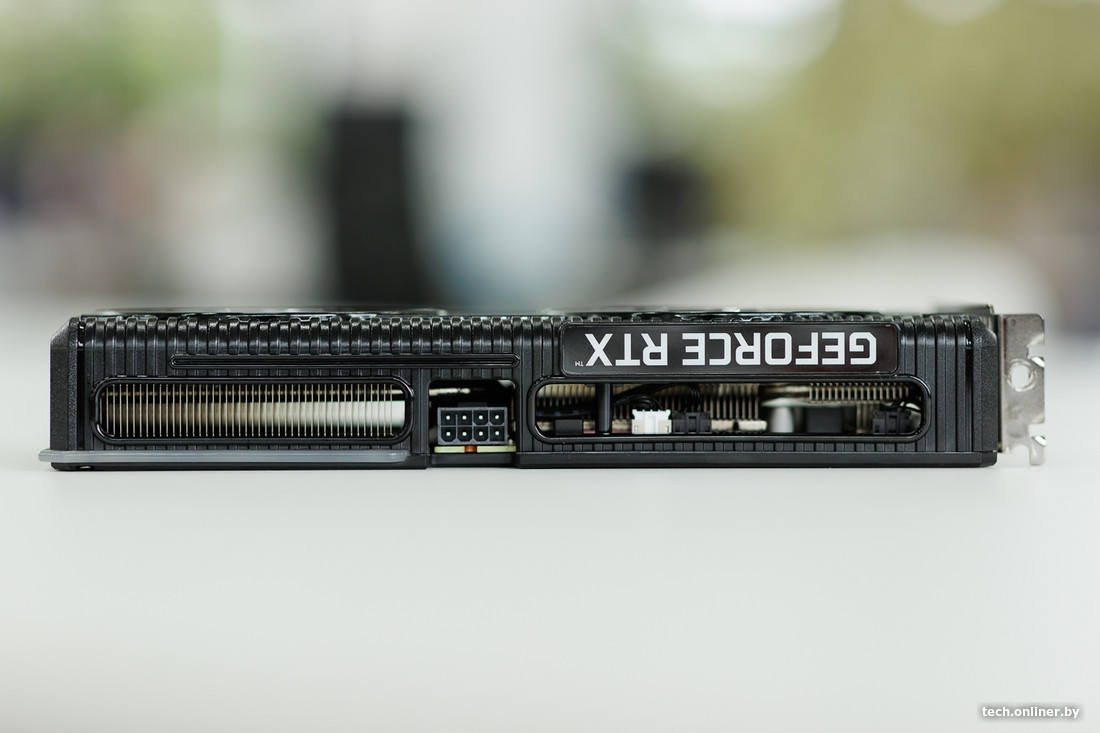

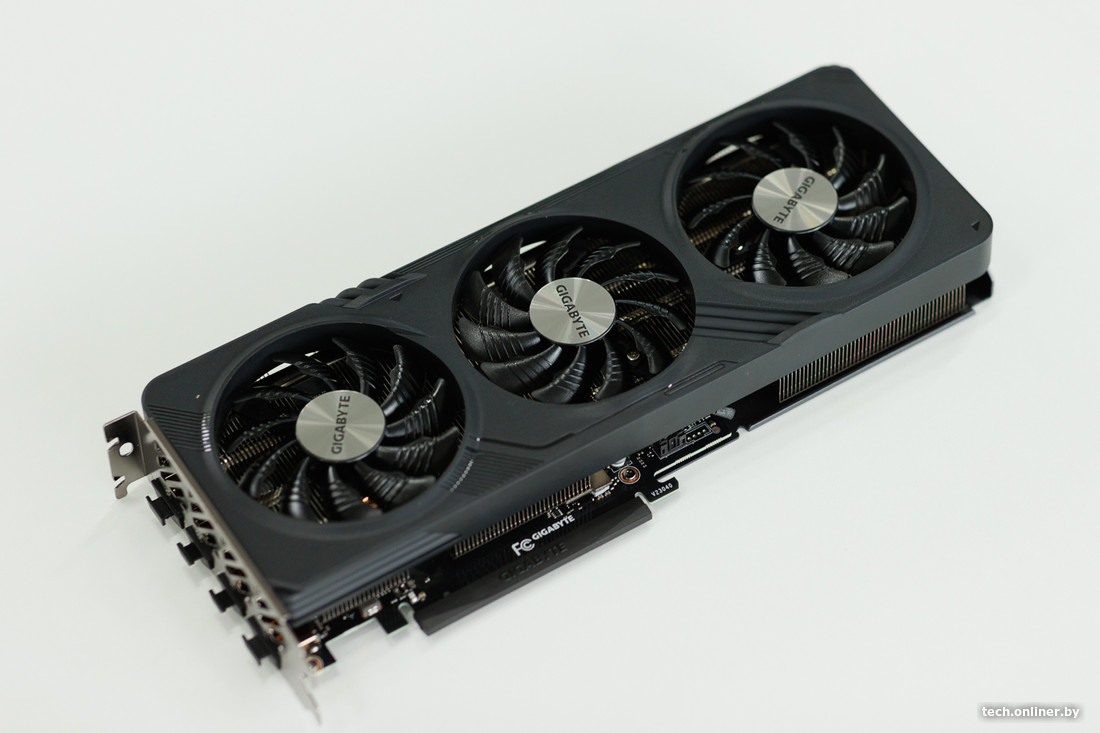

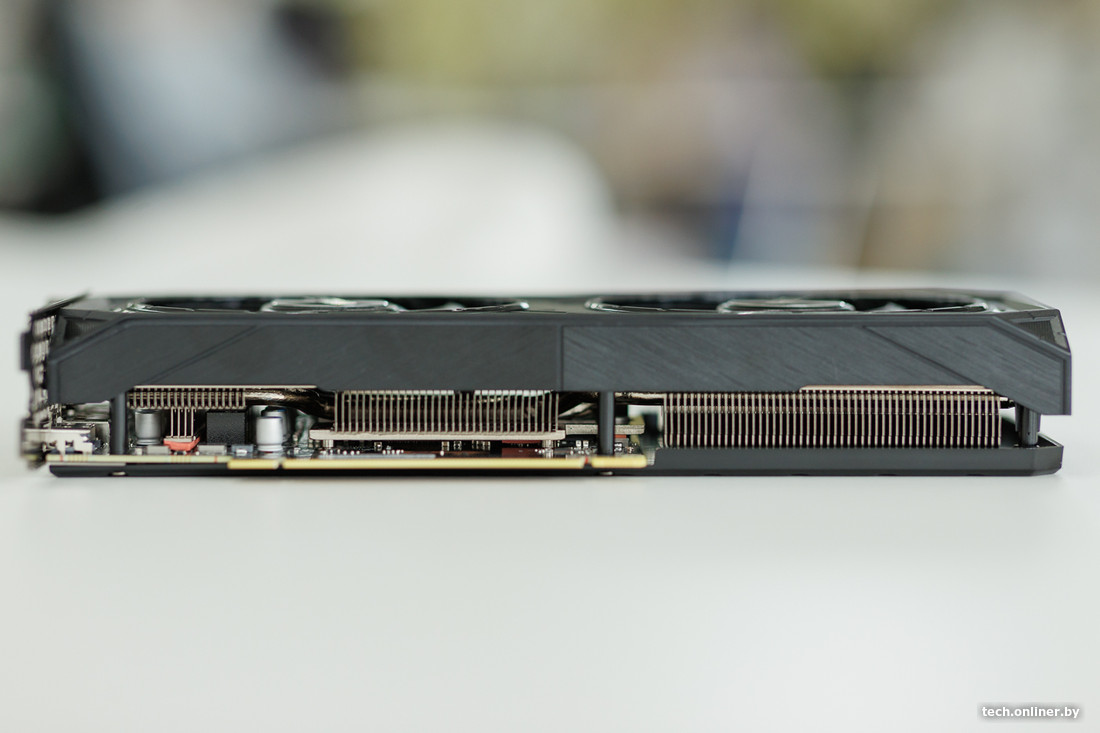

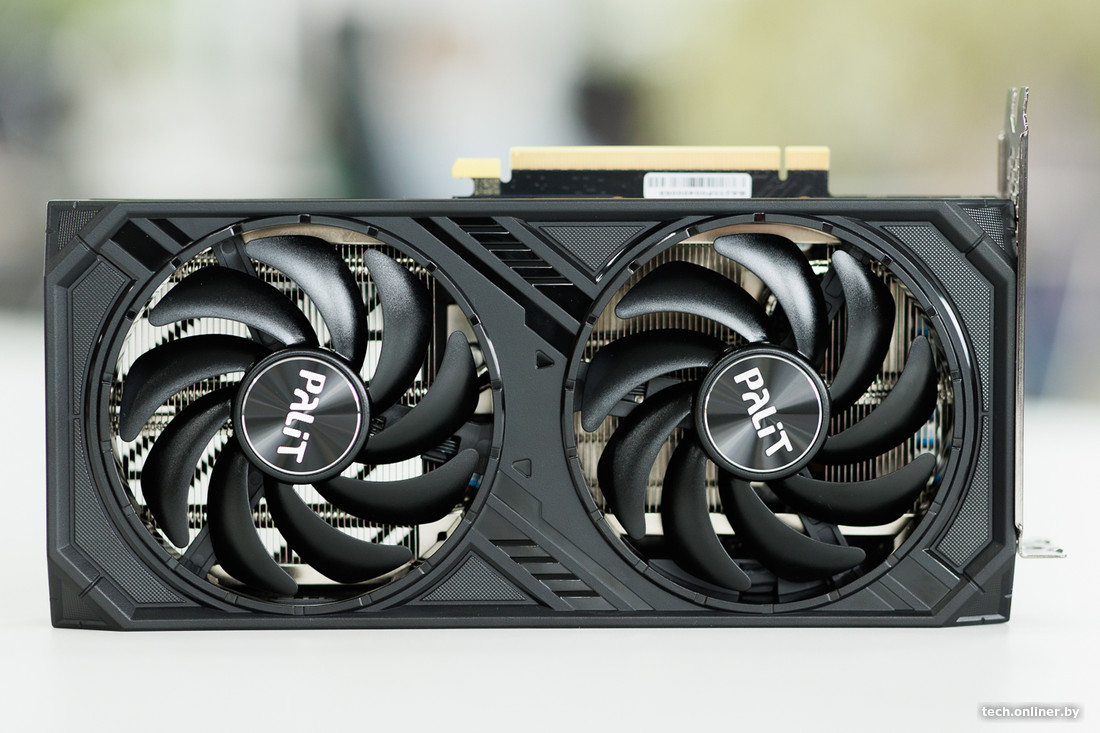

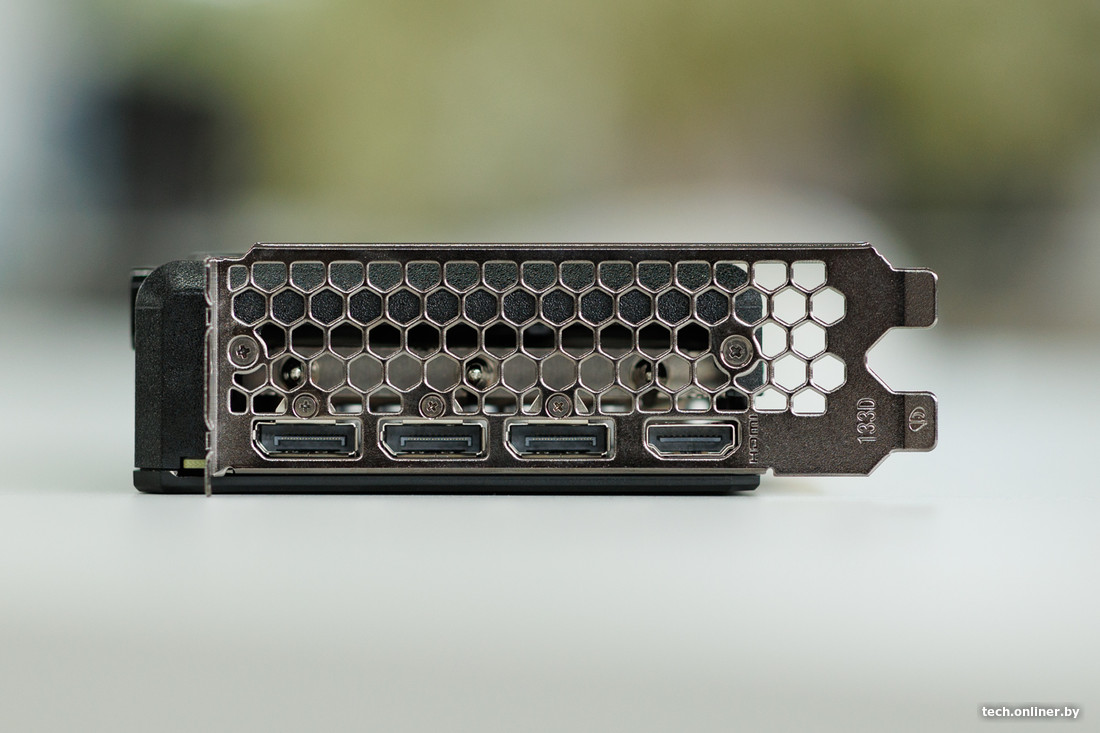

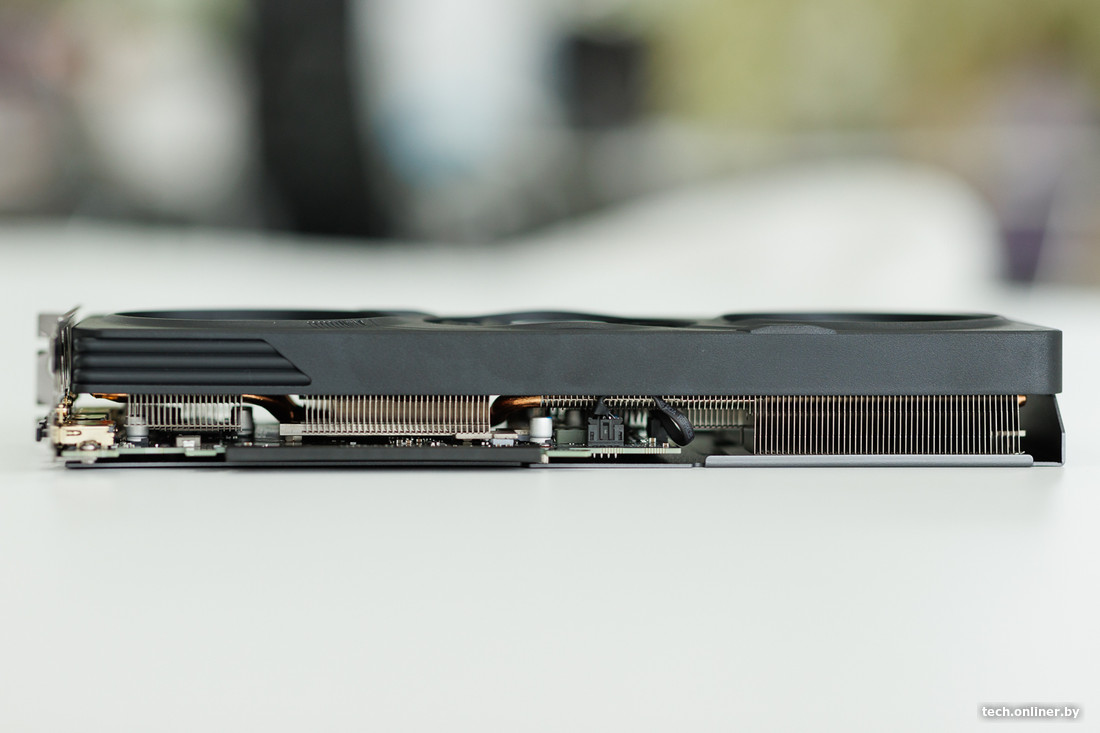

Что тестировали

Сравнить технические характеристики всех участников тестирования вы можете в нашем Каталоге. Напомним, что GeForce RTX 4060 Ti и GeForce RTX 4060 относятся к новому поколению NVIDIA Ada Lovelace, тогда как GeForce RTX 3060 Ti и GeForce RTX 3060 — это их предшественники, построенные на микроархитектуре NVIDIA Ampere. Отметим, что три видеокарты имеют по 8 ГБ памяти, и только младшая, GeForce RTX 3060, получила 12 ГБ. Забегая вперед, отметим, что гнаться за объемом не стоит, лучше отдать предпочтение вычислительной мощности.

Из любопытного: несмотря на разные поколения и классы, все четыре видеокарты существенно не отличаются по цене. Казалось бы, при таком раскладе нужно брать новейшую и старшую GeForce RTX 4060 Ti. Но на деле не все так просто.

У всех четырех видеокарт мы замерили чистую производительность в таких играх, как Deus Ex: Mankind Divided, Far Cry 6, Immortals Fenyx Rising и Cyberpunk 2077. В каждой из них запускали встроенный бенчмарк по два раза и брали результаты с лучшим средним fps. Справедливости ради, ни разу не зафиксировали значительных расхождений между парой запусков.

Все игры запускались в разрешении 2K. Использовался самый свежий драйвер GeForce Game Ready версии 537.34. Во всех играх выставили максимально возможные настройки, но с некоторыми исключениями.

Deus Ex: Mankind Divided. Все настройки на ультракачестве, но с выключенным сглаживанием MSAA. Дело в том, что если задействовать мультисемплинг, то игра семилетней давности укладывает на лопатки любую видеокарту, и даже GeForce RTX 4060 Ti с трудом обеспечивает неиграбельные 10 кадров в секунду.

Far Cry 6. Все настройки выставлены на ультра, включено сглаживание TAA. Также ради интереса отдельно запускали игру с включенной на максимум технологией FSR. Ее суть в том, что сначала разрешение выводимого изображения снижается, чтобы облегчить работу видеокарты. А затем с помощью специальных алгоритмов картинка масштабируется. То есть игра вроде как идет в низком разрешении, но за счет обработки FSR итоговое качество не отличается от игры в высоком разрешении.

Было интересно, как FSR повлияет на производительность видеокарт. Мы выбрали режим максимального качества масштабирования, потому что только в нем изображение действительно невозможно отличить от картинки с изначально высоким разрешением без масштабирования.

Immortals Fenyx Rising. На первый взгляд, не самая высокотехнологичная игра, но на самом деле она прилично нагружает видеокарту. Все настройки выставлены на максимум.

Cyberpunk 2077. Здесь тоже все ориентировано на ультракачество, и, как и в случае с Far Cry 6, игру мы протестировали два раза. Первый — с выключенной трассировкой лучей и неактивной DLAA (технология сглаживания без масштабирования). Второй — с трассировкой и DLAA.

На чем тестировали

• 4х8 ГБ Patriot Viper 4 Blackout

• DeepCool PX1000G

• DeepCool AK620 Digital

Результаты тестов

В Deus Ex: Mankind Divided — никаких неожиданностей. Более новая и по идее более производительная GeForce RTX 4060 Ti уверенно лидирует, в полтора раза обгоняя собратьев.

В Far Cry 6 с выключенным FSR расстановка сил тоже очевидная. Но здесь обращает на себя внимание то, что разница между GeForce RTX 4060 Ti, 3060 Ti и 4060 не так уж велика.

А вот включение FSR приводит к слегка удивительным результатам. Так, показатели GeForce RTX 4060 Ti практически не изменились — средний fps вырос всего на 5%, а минимальный вовсе остался прежним. Зато масштабирование сильно помогло GeForce RTX 3060 Ti, подняв производительность сразу на 15%. Благодаря этому видеокарта прошлого поколения выбилась в лидеры. Еще лучше в смысле роста производительности дела обстоят у GeForce RTX 4060, которая показала идентичный с 4060 Ti результат. Воспрянула и 3060, но все равно осталась аутсайдером.

Immortals Fenyx Rising. Здесь нас ждал самый большой сюрприз. GeForce RTX 4060 Ti неожиданно проиграла и предшественнику в лице GeForce RTX 3060 Ti, и младшему современнику в виде GeForce RTX 4060. Показатель 4060 Ti лишь немногим лучше явного аутсайдера — 3060.

Чем объяснить такое положение вещей? Возможно, все дело в ширине шины памяти 128 бит, тогда как у GeForce RTX 3060 Ti шина 256 бит, и даже у GeForce RTX 3060 — 192 бита. Но тогда почему 4060 Ti проиграла такой же 128-битной 4060? Непонятно. Загадочная игра.

Зато Cyberpunk 2077 моментально показывает, кто в доме батя. Из четырех протестированных видеокарт GeForce RTX 4060 Ti оказалась единственной, которая была способна обеспечить стабильные 60 fps в разрешении 2K. Причем преимущество над коллегами более чем двукратное.

Включение трассировки лучей и DLAA заметно подкашивает производительность всех видеокарт. Условно играбельной с 36 fps остается GeForce RTX 4060 Ti. Остальные видеокарты просто-напросто не вытянули игру на таких настройках. Но обращает на себя внимание тот факт, что все-таки даже GeForce RTX 4060 чувствует себя получше, чем обычно более мощная GeForce RTX 3060 Ti.

Лучшие видеокарты 3060-3070 ⁠ ⁠

Это будет достаточно скучный пост, который, надеюсь, поможет выбрать кому-либо видеокарту, которую он желает 🙂 Пост сделан глазами ремонтника, я обращал внимание только на моменты, которые критичны для поломки \ долговечности.

Немного условий — бюджетные карты должны быть в магазинах Москвы в наличии. Рассматривать 3080 и выше не вижу смысла, поскольку 4070 ti стоит столько же в отличном исполнении в Москве, при этом на голову мощнее (около 70 тысяч).

rtx 3060, бюджетные решения, не стоит брать 8 Гб решения, они значительно урезаны, возьмите в таком случае 2060с, рекомендации по 2060с — не гигабайт, не палит желательно, остальные сделали карты хорошо):

Бюджетные, до 34 тысяч:
1) KFA2 rtx 3060 12 gb X BLACK (31000)

+- Плата стандартной разводки, всего 5 фаз питания на гпу, как и у большинства 3060.

+- bln0 (50а), чуть надежнее al00, но всё равно не самые хорошие дрмосы

+ Собственная удлиненная плата

+ Отличные, достаточно тихие вентили для 3060

+ Само охлаждение ставится и на 3060ти, например, справляется без проблем

2) MSI Ventus 2x rtx 3060 (32000)

+- Плата стандартной разводки, всего 5 фаз питания на гпу, как и у большинства 3060

+- bln0 (50а), чуть надежнее al00, но всё равно не самые хорошие дрмосы

+ Собственная удлиненная плата

И теперь топ 3 единорогов:

1) Asus rog strix 3060 (страшно писать цену)

+ Плата полностью переделана

+ 8 фаз питания гпу

+ Радиатор с охлаждением памяти и гпу на одной пластине

— А, их нет. Может, вертушки не особо бессмертные, но это будет проблемой через 2-3 года.

2) Colorful rtx 3060 Ultra W (36000)

+ 7 фаз питания гпу

— Могу ошибаться, но нет фанстопа.

3) Msi gaming x/z trio rtx 3060 (39000)

+ хорошее охлаждение (хуже стрикс, хуже туф, но лучше любого другого)

+ 7 фаз питания гпу

+ очень тихие вентиляторы

— не самые долговечные вентили

Можно было бы включить в этот топ и версию tuf, но не хочется показывать почти одинаковые платы.

rtx 3060 ti

Тут небольшая ремарка. Поскольку все, кроме некоторых моделей 3060ti имеют брак, то придется порекомендовать всего несколько моделей, которые есть в магазине и топ будет маленьким. Брака нет у evga, asus, colorful. В целом, стоит переплатить за 3070.

Карты, которые можно взять без брака:

1) Asus strix rtx 3060 ti (страшно)

+ Своя многослойная плата

+ 95481r (60a, большинство 3090 используют дрмосы хуже)

+ Самое жирное охлаждение на эту карту

+ Если и hynix, то s2c, не бракованной серии

2) Asus dual rtx 3060 ti (42000)

— не самый тихий охлад

+ 8 фаз питания гпу (у рефов 6)

3) Colorful ultra W rtx 3060 ti (44000)

+ Отличный охлад, но все равно хуже асуса

+ 8 фаз питания гпу

+ Память всегда самсунг (тут почти уверен, ещё не встречал ни разу бракованного хуникса на корорфул, только на рефабе)

Тут всё ужасно с наличием 🙁

1) Palit rtx 3070 gaming pro (46000)

— Скобка охлаждения, радиатор держится только на ней, на всех палитах охлаждение со временем «отходит»

+ Хорошее охлаждение для 3070

2) Inno3d ichill x3 rtx 3070 (50000, жесть)

+ Отличное охлаждение для 3070

Топ 3 лучших карт:

Colorful rtx 3070 Vulcan

Это плата от 3060ти, поскольку никто вживую этих 3070 не видел)

+ 16 фаз на питании гпу

Asus strix rtx 3070:

+ Собственная плата, очень похожа на 3060)

+ Жирный охлад, чуть лучше вулкана

— Не бессмертные вертушки

3) Msi gaming x trio rtx 3070:

+ Самая тихая среди представленных карт (60-63* в открытом стенде при 35% вертушек)

Если остались вопросы — отвечу в комментариях, когда будет время или можно задать в мою группу тг.

Если хотите передать видеокарту в ремонт — @Bisenen, телеграм, Москва.

1.5K поста 5.1K подписчика

Правила сообщества

Уважать мнение других

Не переходить на личности, даже при споре, «Что лучше Intel или AMD».

Матерится, выражая эмоции можно, но опять же, не в адрес оппонента или собеседника.

Отдельно для «свидетелей LINUX»: Вам здесь рады, но и к Вам пожелание быть проще и понятней.

Не вводить в заблуждение заведомо неверными и вредными советами, даже в шутку. Если же пошутить хочется, помечайте это в комментарии, добавив слово «шутка», или другим понятным словом, что бы в дальнейшем данный комментарий не воспринимался серьезно.

В публикуемом посте настоятельно рекомендуется указывать конфигурацию ПК (ноутбука) и операционную систему. А также марки и модели комплектующих.

Указывайте теги «Компьютер» «Ноутбук» «Программное обеспечение» «сборка компьютера» «Операционная система» «Драйвер» «Комплектующие».

Ни одну дешевле 80 не видел.
Блин, посту 2 часа, а цены как будто полугодовой давности.
Можно ссылки какие-нибудь, пожалуйста?

годный контент, про 4х-тысячную серию будет в этом же духе?

По 3070 gaming pro «Скобка охлаждения, радиатор держится только на ней» не совсем понял формулировку. Скобку никак не найду)

Владею такой картой, меньше года, пока к температурам никаких претензий нет. Через сколько обычно проявляется «дефект», как его выявить и как с ним бороться?

Рейтинг оборудования пользователей Steam, август 2023 года⁠ ⁠

Видеокарты с 8 Гб памяти стоят уже у 30% игроков, а восьмиядерные CPU у 20%.

Инфографика: #рейтинг оборудования пользователей Steam, август 2023 года

Ответ на пост «Может нужны кому 19 дюймовые ЖК мониторы и системники»⁠ ⁠

народ! давайте на волне создадим Лигу Вторички, что ли, будем компы перебирать для учебных классов, а потом через Пикабу раздавать.

от ддр2, от 4 гигов и какой-то ссд — летать будет, детишкам в помощь!

под это дело донаты не грех открыть, пожалуй.

Компьютеры нашей молодости. Intel Pentium 133MHz⁠ ⁠

Всем привет друзья.

Это будет очень длинная статья, запасайтесь чем-нибудь вкусным и мы начинаем.

Сразу хочется окунуться в свои воспоминания. Мой первый компьютер у меня появился в году так 1996-1997, не помню точно. Помню, только что это был 286 и на этом все. Из игр там был любимый F-19 (до сих пор руки помнят, как играть), Поле чудес с Якубовичем, Цветные линии, ShortLine, SupaPlex и Sea War. Что с ним стало потом, я уже не помню, на его замену пришел моноблок Compaq на 486 процессоре, там список игр был больше.

Наш гость сегодня на 70% собран из деталей 1996-1997 года. Судя по некоторым гарантийным пломбам, он до меня добрался почти в полном составе с момента сборки.

В составе компьютера отсутствуют Floppy дисководы, что для таких компьютеров не норма.

Данный компьютер относится к форм-фактору AT. Корпуса в то время отличались в основном только передней декоративной панелью, либо расположением на столе (стоя\лежа). Так же стандарт AT предусматривал разъем DIN-5 для клавиатуры и механическую кнопку включения\выключения компьютера. Именно поэтому мы видим знаменитую надпись «Теперь питания компьютера можно отключить»

Задняя панель богата на разъемы. На моей памяти я не помню такого оснащения у своего компьютера или компьютера знакомых. У нас тут имеется COM9, COM25, LPT, PS\2 для мышки. Остальные разъемы мы рассмотрим чуть позднее, когда заглянет внутрь.

Кабель менеджмент вышел из чата.

А вот и внутренности. Выглядит классически для того времени. Единственное что выбивается из общей картины это USB контроллер и отсутствие Floppy дисковода.

Материнская плата FIC PA-2002

Материнская плата форм-фактора Baby-AT. На плате установлен Socket 7, имеется 4 слота оперативной памяти типа SIMM на 72 контакта, 4 разъема PCI и 3 разъема ISA. Так же имеется 2 разъема IDE, FDD, 2 разъема COM, LPT, PS\2. Рядом с процессором находится слот для КЭШа второго уровня. Питание платы обеспечивают разъемы AT P8 & P9. Разъем DIN-5 предназначен для подключения клавиатуры.

Северный мост VIA.

В даташите данная микросхема называется DATA контроллер.

Все 4 микросхемы VIA взаимосвязаны и описаны в общей документации как VIA Apollo Master.

Микросхема BIOS. На белой наклейке указана версия прошивки, которая прошита с завода.

Тут мы приостановим нон-стоп из фотографии. Дело в том, что для Intel Pentium требуется установка пары плашек памяти SIMM для работы в 64 битном режиме. Однако в нашем случае стоит чипсет VIA Apollo Master, который позволяет работать нечетному количеству планок. Если обратится к официальной документации, то там в описании к контроллеру памяти есть пункт, где указано возможность работы в 64 и 32 битном режиме памяти.

Процессор Intel® Pentium® 133MHz. Кстати он с сюрпризом.

Процессор Intel® Pentium® 133MHz. По гарантийной наклейке можно судить о ноябре 1996 года.

Когда я фотографировал процессор, я заметил под углом двойную маркировку. Старая маркировка соответствует процессору Intel Pentium 120MHz. На «пузе» процессора следов двойной маркировки не обнаружено.

Если приглядеться то видно старую маркировку SL22M.

Оперативная память SIMM 72Pin

Планки оперативной памяти SIMM. 3 планки по 8 Мегабайт.

Видеокарта S3Trio 32 2Mb.

О данной видеокарте мы писали статью. Если вы хотите знать о ней побольше переходите по этой ссылке.

Сетевая карта 3Com 905B

Хотел бы сделать небольшое отступление, связанное с сетевыми картами. В наше время это уже давно не важно, но раньше… Сетевые карты (как и модемы) делятся на два типа: Аппаратные и программные. Программные сетевые карты (по факту они называются сетевым адаптером) загружают процессор при обработке каких либо данных. Если для Core 2 Duo или AMD Athlon эта нагрузка не существенна, то для Pentium 3 скорость скачивания в 7 мегабит может полностью загрузить процессор. В аппаратных сетевых картах обработка данных происходит без участия процессора, поэтому при ее использовании на компьютер не накладывается дополнительная нагрузка. Именно сетевая карта 3Com 905B которая используется в этом компьютере аппаратная, следовательно, она не нагружает процессор при работе с сетью.

USB контроллер NEC. Единственная частичка свежего в данном компьютере.

Звуковая карта ESS ES1868F

Звуковая карта ESS ES1868F имеет 16 битный разъем ISA. Данная звуковая карта могла идти с распаянным контроллером IDE, но не в нашем случае. На звуковой карте предустановлен усилитель TEA2025B.

Кстати данные звуковые карты с трудом, но можно запустить на Windows XP.

Жесткий диск Samsung WN316025A IDE 1.6Gb

На наклейке накопителя можно увидеть дату май 1997 года. А что за дата указана маркером мне неизвестно. По данному диску я написал отдельную статью.

Разъемы питания материнской платы с блока питания P8 & P9.

При подключении материнской платы к блоку питания разъемы можно легко перепутать и подключить неправильно. Я за всю свою практику запомнил одно, подключать эти разъемы черными проводами друг к другу.

Начальный экран процедуры POST

Как вы можете заметить, версия BIOS не соответствует той, что была указана на наклейке микросхемы BIOS. Все верно, BIOS на этой плате я обновлял, причем прошивал через программатор.

Начальный экран выглядит достаточно привычно для многих из вас. Пока не появились полноценные логотипы и загрузочные картинки (AsRock N68 передает привет), Award BIOS выглядел так много лет. Как вы можете заметить вместо 4 строчек опрашиваемых устройств, показывается всего две, другие каналы были отключены для более быстрой загрузки, но все равно компьютер загружает чуть больше 3 минут.

Сам BIOS выглядит классическим, два столбца с перечислением пунктов меню. До Pentium 4 Award BIOS имел несколько цветовых гамм которые переключаются комбинацией Shift+F2

Я записал ролик по запуску данного компьютера. На видео можно услышать с каким звуком работает жесткий диск, а так же услышать звук загрузки операционной системы.

Логотип загрузки Windows 98 по моему мнению самый красивый из всех.

Если честно, данной конфигурации мало для Windows 98. С момента нажатия на кнопку до полной прогрузки системы проходит чуть более трех минут. Хотя при этом мы даже вполне сносно можем посещать сайт OLD-DOS.ru с IE.

Компьютер я этот покупал для записей ретро игр для YouTube, но что-то пошло не так, канал не взлетел, и компьютер остался неудел. Когда я проводил предпродажную подготовку, были мысли установить Windows 95, но я понял, что это бы заняло еще около суток.

Я решил его полностью отснять для вас, поделиться какой либо информацией, которую вы не знали ну или просто вспомнить прошлое.

А на этой ноте я, пожалуй, закончу. Спасибо за внимание, особенно если осилили и дочитали до конца, хотя текста тут было не так много.

Обязательно будут еще статьи про компьютеры в сборе, но будет их не так много.

До новых встреч.

Baldur’s Gate 3 — убийца видеокарт? Ремонт Gigabyte RTX 3080 ti⁠ ⁠

В этот раз к нам на ремонт попала видеокарта RTX 3080 ti Gaming OC.

Это уже седьмая карта от компании Gigabyte за неделю с типовой проблемой по питанию.

И все они вышли из строя при прохождении Baldur’s Gate 3. Такая вот игра – убийца видеокарт. Это конструктивная особенность видеокарт данного вендора, которая в совокупности с плохими заводскими термоинтерфейсами приводит к нехорошим последствиям.

Перед тем, как окончательно выйти из строя, карта во время игры несколько раз отключалась, выкручивая вертушки на 100%, пока не перестала подавать признаки жизни вовсе.

Подкидываем питание и видим нулевое потребление. Это говорит о сработавшем предохранителе, что на данной видеокарте — редкость. А, значит, 25А прошло по этому питанию 🙁

Вскрываем видеокарту и делаем замеры.

Диагноз — предохранитель, действительно, пробит. Также неисправен DrMOS — это заметно и внешне, и в тепловизор.

Увы, DrMOS прикипел к плате намертво и пришлось его выпиливать.

К сожалению, посадочное место тоже сильно пострадало, и посадить на него обратно «красиво» уже не выйдет. Но мы постарались.

Завершающим этапом меняем все термопрокладки, чтобы проблема не повторилась вновь. Собираем карту обратно, гоняем в тестах.

. и возвращаем счастливому владельцу, отпуск которого только начался 🙂

Стоимость ремонта под ключ обошлась заказчику в 10 тысяч рублей.

Для ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

OPQAM, IJKL, 67890. О том, как нам реально повезло с курсорными клавишами⁠ ⁠

Клавиатура Суры ПК8000

Первый компьютер появился у меня дома в 6 лет. Это была Сура ПК8000 с черно-белым телевизором. Затем я попробовал игры на MSX-2 с цветным монитором, различные модели БК, PC и ZX Spectrum.

Последний был моим любимцем на протяжении нескольких лет. Он достался мне в корпусе от “Суры”, которую собирали на заводе в Пензе, с черно-белым монитором “Корвет” и двумя дисководами. Естественно, что в начале 90-х я понятия не имел, как выглядит настоящий “Спектрум”. Важнее было, что софта для него, в отличие от “Суры” и БК, было навалом, а клоны были во многих семьях и проблем с обменом коллекциями не существовало.

Что бесило, так это кривые сочетания клавиш управления во многих играх. Какой синклер-джойстик? Почему OPQAM? Есть же нормальные курсорные стрелки на клавиатуре?

Скриншот выбора управления в игре Rolling Thunder (Keyboard ― те самые OPQAM)

Что еще хуже, при написании программ приходилось либо долго втыкать в мелкие наклейки на клавишах, либо заучивать сочетания. Отдельных кнопок для управления курсором или того же backspace не было.

Почитав историю Синклера, я решил, что это было сделано в угоду дешевизне, минитюаризации, а еще потому, что многие использовали в играх джойстик.

Но после того, как я посмотрел на клавиатуры популярных компьютеров конца 70-х и начала 80-х, я решил, что создатели ПК не особенно заморачивались, и взяли за базу печатные машинки. Действительно, кому могут понадобиться курсорные клавиши, расположение которых будет одинаковым на всех клавиатурах, которые можно нажимать одной рукой, да еще вслепую?

Хотя нет, в Apple настолько заморочились, что на Apple Lisa и Macintosh курсорных клавиш не было вообще. Так покупателей приучали пользоваться мышкой.

Клавиатура Apple M0110

Пожалуй, все неудобства и “боль” пользователей при переходе с модели на модель можно понять только показав, как это было.

❯ Худшие из худших

На печатных машинках курсорные клавиши не были нужны, но на компьютерах для перемещения по листингам, меню, управлению в играх вроде бы необходимы?

Однако, возникает ощущение, что создатели компьютеров просто не пользовались своими творениями, т.к. на некоторых моделях типа Атари 400, 800 и 800XL клавиатура в неизменном виде существовала несколько лет.

Apple

Про Apple Lisa и Macintosh я написал в самом начале. На Apple II курсорные клавиши появились. Но… только влево и вправо. Было бы интересно понять логику.

Клавиатура Apple II

Неудобство проявлялось еще и в том, что в играх управление было совершенно разным. Например, в Ms.Pac-Man клавиши A и Z отвечали за вверх-вниз, а в Lode Runner управление было вообще без курсорных клавиш ― IJKL.

Скриншот игры Ms.Pac-Man

Полноценный блок был добавлен в модели Apple IIc и IIe

В Apple III разработчики снова учудили, и расположили клавиши, как получилось (три клавиши в ряд, а одна сверху).

Пользоваться любым из решений одной рукой неудобно. Но хуже всего, что пересесть с ПК одного производителя на на другой было реальным кошмаром.

Atari 400, 800, 800XL (1979)

Для управления курсором приходилось удерживать Control, а в младшей модели еще и мириться с мембранной клавиатурой.

BBC Micro (1981)

Раскладка уже в ряд, и без CTRL.

То есть, если вы работали на Атари, а потом вдруг решили перейти на BBC, нужно переучиваться заново пользоваться клавиатурой.

HP 9835 (1979)

Маленькие клавиши в верхней части корпуса размещены так, что положить руки, ничего не задев, не получится.

Кстати, порядок клавиш отличается и от Атари и от BBC Micro.

TRS-80 (1977) и Tandy Color Computer (1980)

Есть вверх, вниз, влево, вправо, но на разных частях клавиатуры.

Casio

Надо отметить, что в Японии дела обстояли ничуть не лучше.

Портативный ПК Casio FX 9000p

Commodore

Очень странным мне показалось решение в Commodore 64, который получил огромную популярность и репутацию игрового ПК. Обратите внимание — за вверх-вниз и влево-вправо отвечают по одной клавише. Хорошо, хоть кнопку shift разместили так, чтобы можно было управлять одной рукой.

Commodore 128 получил уже рядную раскладку:

А вот в Commodore Plus/4, на мой взгляд, вышло совсем неудачное решение. Блок с курсорными кнопками слишком мал и подойдет только для редактирования текста.

Amiga

Ближе к привычному нам расположению, но средний палец должен совершать менее удобное движение для перемещения вниз-вверх.

Клавиатура Amiga 1000

А вот Amiga 500 и 2000 уже получили Т-образное расположение.

❯ Под занавес. Первыми были вовсе не IBM!

Я был убежден, что изобретение стандарта принадлежит IBM, но оказалось, что еще раньше появления клавиатуры IBM Modem M (1985) по-крайней мере, две компании использовали Т-образное расположение курсорных клавиш. Но, надо отдать должное, IBM повлияла на широкое распространение этого варианта.

Я специально потратил время на поиск картинок старых компьютеров и терминалов. Первые клавиатуры с привычным нам расположением появились еще в 1970 или раньше.

Терминал ADDS Consul 880

А более современный вариант появился в 1982 году благодаря Digital Equipment.

Плохих примеров реализации курсорных клавиш очень много. Во время подготовки статьи я не раз мысленно говорил “спасибо” дизайнерам и разработчикам, благодаря которым можно легко пересесть за другой компьютер, и продолжить редактировать свой пост, не спотыкаясь, на чужой клавиатуре.

Если у вас есть предположения, почему так долго не было единого стандарта, или у вас есть объяснение логики производителей, поделитесь в комментариях!

Больше интересных статей в нашем блоге на Хабре. Недорогие сервера для ваших проектов — здесь.

Репортаж из прошлого: телеуправление в 2000 году⁠ ⁠

Бывало, сидишь, прямо как сейчас, смотришь в монитор — и вдруг захотелось сделать что-нибудь необычное. В эпоху Интернета, кода, написанного нейросетями и 3D-принтеров всё для этого можно найти в продаже..

Однако так было не всегда. Как же люди сами мастерили что-то до появления в продаже доступных деталей?

Итак, мы в 2000 году с подключением по модему 33Kbps с первого «Пентиума». У нас были: проволока, найденная на стройке, два советских конструктора «Юность-3» и «Механик», два микроподшипника, своевременно нашедшийся второй моторчик от сломанного кассетного плеера, в комплект в первому с Митинского радиорынка, и медные провода-лапша, которая валялась под теми же стройками в изобилии. Вы ее точно помните, такие тонкие и гибкие проволочки в оплётке всех возможных цветов.

Посмотрим, как с помощью элементной базы годов на перемене эпох и огромного желания мы проверим возможности построения компьютеризированной машины на телеуправлении

Техническая база на переломе тысячелетий

На дворе стоял 2000 год. Старые времена плавно погружаются в Лету вместе с осколками предыдущей империи, по телевизору идут «Звёздный час» и «Сам себе режиссёр», я потихоньку разжёвываю кусочки от гранита науки. В те жутковатые годы купить что-то из деталей для создания чего-то электронного, для души, было не такой уж лёгкой задачей.

Проще всего какие-то детали можно было раздобыть, разобрав какое-то сломанное устройство, а также на радиорынках, например, на Митинском, Савёловском или Царицынском. Иногда что-то появлялось в магазинах электротоваров.

В то время у меня только-только появился первый персональный компьютер. Это был Compaq Presario, моноблок с процессором SX486 и памятью, кажется, 8 мегабайт. Управлялся он ОС Windows 95. Windows 98 на нём подтормаживал.

В моноблоке были встроенные микрофон и динамики, CD-ROM, дисковод для дискет 1.44″ и модем. Модем позволял устанавливать связь с Интернетом на скорости 33,6kbps. Очень удобно, когда в настольном компьютере есть всё нужное для работы и развлечений, но уже на то время он был устаревшим.

Что касается подключения к Интернет, то в то время провайдеры продавали доступ во Всемирную Сеть по времени: например, один доллар в минуту. Похоже, что Интернета на всех не хватало, иначе как объяснить, что доступ к Сети был «по талонам» — провайдеры продавали карточки, по телефону, указанному на которых, надо было звонить со своего модема, а номинал был на них указан в долларах. На них под стираемым, как на лотерейных билетах, слоем, были написаны логин и пароль для доступа, который расходовался быстрее, чем сейчас остывает твой чай.

Анекдот про чай был придуман позже, уже при доступном проводном Интернете, поскольку по карточкам в Интернете столько просидеть было совершенно невероятно: Подключился, нашёл что-то, скопировал себе на диск, отключаешься и запускаешь программу или читаешь.

Как остудить горячий чай? Надо включить компьютер, залезть в интернет и бац! Чай остыл.

Ещё более точную информацию по ценам я помню из расклеенных повсюду объявления в 1997 году:

«Интернет по самой низкой цене: 1 цент в секунду!»

Ограничивающий фактор

Каждому, кто умел подключать светодиоды к источнику электричества, приходила в голову идея подключить что-то к компьютеру. Подключение чего-то к портам компьютера просилось уже несколько лет назад, когда я исследовал возможности программирования на Спектруме в Бейсике.

Когда я разбирал свой Compaq, то видел, что все устройства в моноблоке были распаяны на материнской плате. Сама она вытаскивалась вместе с задней крышкой и, из-за ее уникальности, замену я бы ей найти ни за что не смог.

Прототип

Поскольку я не особо в то время знал магазины электроники, я использовал детали, которые у меня оставались от разобранных сломанных электронных устройств, отданных родственниками за ненадобностью. Как-то на прилавке у продавца на Митинском радиорынке я увидел маленький мотор и из любопытства купил.

Поскольку для создания чего-то самодвижущегося мне нужно было два таких, а найти такой же у меня нигде не получалось, то я его покрутил в руках, повключал и отложил до лучших времён. В то время, в основном, в продаже у нас имелись только советские моторы, гораздо большего размена и за обе щёки пожирающие ваши батарейки любой формы и ёмкости, работающие довольно громко и постоянно ломающиеся.

И вот, на моё счастье, у кого-то сломался кассетный плеер, и я достал оттуда еще один мотор. Это уже прогресс! Я смогу создать что-то маленькое, что не займёт много места, будет ездить тихо и не будет потреблять слишком много энергии для своего движения.

Мотор был вот такой:

Я хотел сделать что-то проходимое и на гусеницах. Напомню, что гусеницы для самодельной машины в то время купить было негде, и из чего их сделать, я так и не нашёл. В журнале «Юный Техник для умелых рук» была статья о том, как сделать самодельные гусеницы с помощью спичечных коробков и катушек от ниток, но я счёл этот способ слишком трудоёмким, я подумал, что моторчики от плеера не «потянут» такую нагрузку.

У моторчиков оказалась довольно маленькая мощность, а колёсики делать слишком маленькими не хотелось, поэтому нужен был редуктор. Нетрудно догадаться, что редуктор купить было просто не реально, а из имеющихся у меня были только непарные. Редукторов нужно было два, по одному на каждую сторону.

В сложившейся ситуации, после долгих раздумий и испытаний нескольких различных вариантов, было принято решение сделать редуктор в виде шкивов. Для этого я взял самые большие колёса, имевшиеся в наборе конструктора Юность-3:

В качестве передатчиков крутящего момента я установил пассики от того же кассетного плеера, но потом заменил их на резинки для связки пачек денег. У меня были и пачки денег, ага: несколько лет назад случилась дикая инфляция, и расплачиваться за пирожки в столовой можно было прямо запечатанными пачками, только что из банка. А потом и сами деньги поменялись, но ничего не стоящие пачки с того времени у меня остались лежать в столе. Правда, в банке они скреплялись бумажными лентами, но резинки для них тоже применялись.

В задачу других колёс входило только обеспечение лёгкого поворота. Сначала я сделал одно свободно поворачивающееся колесо, но оно оказалось слишком сложным, и часто выходило из строя, поэтому я заменил его двумя микроподшипниками, которые я когда-то нашёл на земле. Достать такие где-то в магазине для меня не представлялось возможным, я просто не знал, где такие продаются.

Для скрепления всего на скору руку, я применил алюминиевую проволоку в белой оплётке, которой было полно на улице. Вы можете спросить, как же просто материалы для поделок, например, проволока, валялись на тротуарах и во дворах, ведь дворники там убираются? что строители разбрасывали свой мусор где придётся, и никому до этого не было дело. В те времена было много непонятных вам вещей и событий, в то время казавшихся самим собой разумеющимися.

Раму корпуса и оси я взял из конструктора «Механик». Получился самодвижущаяся машина в стиле Танка Лебеденко, с огромными ведущими колёсами и маленькими вспомогательными. Сходство с ним получилось не спроста — ведь его создатель тоже пытался получить преимущество гусениц за счёт свойств проходимости больших колёс.

Следующим шагом нужно было как-то подключить ее к компьютеру. Манипулятор был готов, и я сейчас управлял им джойстиком от Спектрума. Джойстик от своего Спектрума мне отдал сосед после того, как у него он сломался. Я его разобрал, заменил исполнявшие в нём роль кнопок концевики, подключил к питанию моторами на каждое из ведущих колес, и с джойстика можно было управлять движением и поворотами машины.

Я, было, собрался как-то его связать со своим компьютером, и я стал взвешивать все «за» и «против». Я понимал, что, если я что-то подключу к своему моноблоку не так, то я лишусь самого дорогого устройства в квартире.

Смена положения вещей

К концу года для учёбы мне требовался более современный компьютер, и поэтому у меня появился компьютер совершенно другого уровня: Pentium Pro с частотой 200МГц, оперативкой в 32Мб и жёстким диском на 850Мб. В корпусе АТ, а не ATX, как сейчас. Ну, вы помните эту надпись.

Скорость его работы просто поражала: Internet Explorer 3 грузился за секунды, почти без тормозов работал Office 97, шустро открывался почтовый клиент The Bat, а Windows 98 устанавливался в несколько раз быстрей! Ведь мы же все знаем, что это был тогда важный параметр, потому что раз в несколько месяцев, или даже недель — кому как — приходило время, когда Windows, как ни крути, должен был быть переустановлен.

Вместе с ним завелось у меня, для того времени, что-то ещё, совершенно невероятное. Штука, которую было совершенно не понятно как применить. Чудо-чудное, диво-дивное: веб-камера Kensington Videocam VGA Digital PC Camera производства 1999 года.

Для меня это было первое цифровое устройство, с которого можно было захватывать изображение прямо на компьютер. Да и, наверное, первое из подключающихся по USB. Тогда больше ни для чего этот порт я применить не мог, так как флешки, если уже и были, то только появлялись, и были дико дорогими. Да и мы до сих пор везде пользовались дискетами. Помню, я еще, в дополнение, устанавливал в него дисковод 5,25″ для того, чтобы брать у преподавателей в институте программы, писавшиеся для зачётов и курсовых в прошлые годы.

Её максимальное разрешение было 400х300, но это только для фотографий. Видео она могла снимать лишь в 320х240 или 352х288. Благодаря ей, я сегодня могу добавить в эту статью фотографии. У меня здесь, а мы уже в 2001 году, фотки для этой статьи, по вашим меркам, не очень.

Фотография с этой камеры в максимальном разрешении:

До изображения, подходящего к вставке сюда, и лучшего для просмотра на современных мониторах, мне поможет их довести нейросеть для увеличения разрешения.

Подключение к компьютеру

Я стал выбирать порт, чтобы подключить свою машину к компьютеру. По USB информации в Интернете было мало. Были еще разъем для клавиатуры DIN, последовательный и параллельный порт. Из COM и LPT я выбрал последний. В те времена, когда мышкам нужно прочищать колёсико, а на домашних телефонах были диски для набора номера, к этому порту подключали принтер.

Мне он показался проще для подключения внешних устройств.

Программа

В качестве языка программирования я использовал Visual Basic. Под Windows 95 и 98 в нём можно было управлять LPT. Под Windows XP было уже нельзя. Поскольку я не торопился менять Windows 98 на другую ОС, то у меня всё работало, а, возможно, я тогда уже установил Windows Millenium.

Я стал искать информацию о работе с различными портами. Скачав статьи по теме доступа к портам, скачанными с сайтов — а, так как подключение было по Dial-Up, то я их скачивал на жёсткий диск и с него открывал — и всякими справочниками по Visual-Basic в различных форматах, среди которых встречались и TXT, и HTM, и CHM. Одним из самых известных сайтов был VBstreets.ru , где было публиковалось больше всего полезной для меня, на тот момент, информации.

В этом языке есть библиотека для работы с портами ввода/вывода: «vbio32.dll». Используя её, я предпринял первую попытку подать сигналы на LPT. Сначала я просто выводил числа на порт. Я поместил в программу, открывающуюся сейчас из папки 2001 года, поле для ввода числа и две кнопки для посылки числа на порт и снова сброса его на ноль.

Программы овеивают вас своим электронным дыханием того времени и уже с новых компьютеров радуют наш взгляд своими остроугольными интерфейсами, пережив поломки многочисленных жёстких дисков, бэд-блоки, вирус-шифровальщик и переносы с диска на диск при их сменах. Потерялись и многие из сурс-кодов этих программ. Однако исходников осталось на диске гораздо больше, чем скомпилированных файлов и, наверное, можно из них собрать программы заново.

И у некоторых файлов поменялась дата последнего изменения файла: после то ли какого-то сбоя жёсткого диска, то ли после вируса-шифровальщика, не помню когда, некоторые даты поменялись на 31.01.2020 и исчезли длинные имена файлов, оставив после нескольких знаков «

1″. Зашифровать он успел не всё, когда я заметил подозрительную активность жёсткого диска, я сразу выключил компьютер. Однако после лечения Доктором Вебом или Касперским, даты некоторых исполняемых файлов просто стали неправильными. Похоже, как раз, я «поймал» вирус в 2008 году, так как антивирус расшифровывал и пересоздавал спасённые файлы.

Однако напрямую двигатели, как это, казалось бы, было проще всего сделать, к порту подключать нельзя. Подсоединить машину для управления клавиатурой я еще не мог.

Первые попытки выхода на белый свет

После широкого распространения персональных компьютеров, Савёловский рынок окончательно перепрофилировался в компьютерный, и там я, для дальнейшего улучшения условий учёбы, с помощью друга и семисот долларов, приобрёл нового помощника — Duron 700, с памятью 128Мб и видеокартой GeForce MX200. В него я переставил модем из Pentium Pro-200.

С помощью своей веб-камеры я стал предпринимать попытки с кем-то увидеться через компьютерный экран. Оказалось, что среди всех моих знакомых веб-камера была только у одного друга.

У всех уже была ICQ, но в ней можно было только писать текст и, уже несколько позже, пересылать файлы. Ещё был IRC, но он был менее удобный. После долгих поисков в Интернете, я нашёл две программы, с помощью которой можно было общаться в Интернете. Одна представляла собой прямое соединение пользователей по IP и позволяла общаться, в отличие от ICQ, голосом а тем, у кого есть камера, и с видео. Она называлась Microsoft NetMeeting.

Вторая звалась MSN Messenger. В нём можно было найти различные группы, где общались иностранцы, в основном, из США, под названием MSN Groups или MSN Chat rooms. Они обсуждали что-то или сидели в чатах просто так и шутили на английском. Однако в некоторых чат-группах люди уже использовали веб-камеры. Программа NetMeeting была гораздо проще.

Первый блин разговора в MSN Messenger, как и водится, получился комом. Я помню, что одним из первых моих собеседников был дед, смотревший в камеру в огромных наушниках и здоровенных очках, окружённый массой радиотехники. На экране он выглядел древним, как сама Земля. Со скидкой на возраст, вид у него был примерно такой:

Он сидел среди забитых электроникой полок и говорил в отдельный, стоящий на столе, большой микрофон.

Тем не менее, это был самый вежливый, внимательный и терпеливый собеседник, которого я тогда встретил. Он вслушивался, в своих невероятного размера наушниках, в каждое моё слово. Я его понимал, а он моё произношение разбирал с трудом. Общение не складывалось, но он не сдавался. Дед просил меня повторить что-то, переспрашивал, просил проговорить по буквам. Пытался узнать, кто я, откуда, интересы и предпочтения в еде. Я тогда растерялся. Я никогда до этого не разговаривал на английском через компьютер, да даже по телефону. Я стеснялся говорить громко по-английски, потому что боялся, что меня не поймут.

Хотя он просил меня этого не делать и уверял, что у нас получится разговор, я отключился. Я потом уже понял, то о чём он меня просил и что рассказывал:

«Сынок, просто произноси слова почётче. Я был радистом во время войны во Вьетнаме, и всякое повидал. Нужно только говорить погромче, и у нас заведётся отличный разговор. Я слышал тысячи людей по радио с разными качествами сигнала, и я умею разбирать звуки в радиоэфире даже среди сильных помех. Видишь, я тебя уже понимаю!»

Я поколебался и «повесил трубку».

И я тебя сейчас понимаю, дед. Спасибо — если бы не ты, мне было бы гораздо труднее научиться понимать собеседника и отвечать ему на другом языке. Я тогда упустил полезную практику, которую можно было бы пройти в тот день, и на несколько недель потерял возможность влиться в эти голосовые чаты.

Я был потрясён тем, что собеседника можно не только слышать, но и видеть. Напомню, что тогда самым популярным мессенджером была ICQ, в ней люди посылали свой адрес электронной почты, и уже по Email пересылали фотки с плёночного фотоаппарата, отсканированные сканером. По телевизору шла программа «Сам себе режиссёр», которая состояла из были видео, снятых на камеры с магнитными кассетами, и которые её участники присылали в телестудию по обычной почте. А тут: ты сам видишь окружение, природу, людей не только рядом с тобой, но и из разных стран! Я поначалу просил собеседников просто помахать в камеру или покрутить перед ней кружкой или книжкой, настолько казалось невероятным видеть собеседника.

Второй случай произошёл немного позже. В одной из комнат, где люди общались в общем чате, я включил камеру какого-то мужика. Увидев в списке тех, кому показывается его видео, мужское имя, он посмотрел в неё и спросил:

— Зачем ты на меня смотришь?

Я сказал, что просто хочу пообщаться. А на кого мне еще смотреть?

— Смотри на девушек!

«Чёрт возьми, — подумал я тогда, —наверное, в будущем у веб-камер будут и правда стоящие применения».

Через другую программу, NetMeeting, можно было подключиться к собеседнику напрямую, введя IP-адрес. Мы попробовали общаться так через камеру с моим другом.

Для того, чтобы поговорить с видео, мы созванивались по модему через обычную телефонную линию, потом смотрели свой IP через Winipcfg, запускали NetMeeting. Один вводил IP другого, и так устанавливался видеозвонок. По-русски говорить было проще, чем по-английски, и, казалось бы, звони — не хочу, но больше созваниваться из друзей было не с кем. К тому же, нельзя было надолго занимать общий телефон, а разговаривать по телефону и лазить в Интернете в одно и то же время было невозможно. Если во время связи снять трубку телефона, то в ней будет слышен писк модемов.

Неожиданная находка и связующее звено

Мне не очень хотелось городить сложную схему из отдельных микросхем и дискретных деталей, и для простого управлением машины с LPT-порта мне была нужна связывающая моторы и порт микросхема.

В поисках подходящих микросхем я обыскал весь Интернет образца 2001 года, скачал каталоги в виде DOS-программ, даже сходил в библиотеку, но и там ничего про микросхемы, подходящие мне, не было.

Магазином, так стремительно ворвавшимся в мир творчества и радиолюбителей, и оказавшимся, уже после, лучше западных «Сделай сам», был Chip&Dip. На меня, поблёскивая глянцем прозрачного пластика, смотрел компакт-диск с названием «Микросхемы для управления электродвигателями».

На диске было описание и схемы подключения не только для простых, но и для шаговых моторчиков. Тому, кто не верит, что я этот диск нашёл — правда-правда! Вот чек:

Чтобы подключить что-то к чему-то, сначала нужно сделать плату. Я делал платы из текстолита с медным покрытием, опять же, с Митинского радиорынка. Покрытие нужно покрыть лаком, который повторял бы проводники и контактные площадки, затем протравить лишнее медное покрытие. Для этого нужно пролить хлорное железо на ковёр, испачкать всё и хорошенько пропитать свою одежду цапонлаком. После этого можно покрыть облитый реагентом ковёр пылью от сверления дырок в текстолите под ножки дискретных деталек, испортить несколько листов дорогого, по моим меркам, текстолита. Получается плата, типа, как печатная, только рукотворная.

Сначала я нарисовал схему на листке бумаги, затем подключил по ней микросхемы к выходам LPT-порта. Через программу на порт выводится число, где единица присутствует или отсутствует на нужных ножках подключенной к его выходам микросхемы. Когда порт подаёт единицу, то есть, напряжение на нужные ножки — двигатели крутятся. Выходы микросхем соединил с правым и левым двигателями на моём «манипуляторе». Если оба вперёд, то машина двигается вперёд. Если в разные стороны, то поворачивает. Я сделал разворот на месте, как у некоторых настоящих танков.

Следующим шагом должно было стать подключение клавиатуры, но это уже было делом техники. Помимо стандартных для «бродилок» и «стрелялок» WASD для движения я подключил и мышку. Я сделал так, что машина копировала движения оператора ПК. Двигаешь ей вперёд — машина едет вперёд, назад — едет задом. С помощью мышки получился уже, буквально, настоящий манипулятор. Двигаешь мышью в сторону — машина поворачивает. В управлении я задействовал и и кнопки. Нажимается левая кнопка — поворот налево, правая — направо, обе — движение вперёд.

Программа для этого захватывала курсор мышки и прятала его.

Странно, но ни в школе, ни в институте на уроках по программированию нас не учили, что бывают разные версии ПО и как называть переменные, и, соответственно, в моих каталогах для разработки ПО программы хранились под названиями типа: LPT_final, LPT_final2, LPT_final_latest, LPT_final_latest2, ну и так далее. Переменные назывались просто X, Y, O и т. п, и программа на скриншоте называлась, как и многие, для которых я не напрягался, придумывая названия, «Project1.exe».

Я долго испытывал управление и проходимость машины в разных условиях и разными манёврами. Управлять настоящим предметом, используя клавиатуру и мышку, прямо как компьютерным персонажем, было круто! Можно представить, что машина исследует виртуальный мир, а ты ее оператор. В этом мире были и рендер, и разрешение, и физика столкновений получше, чем в компьютерных играх. Особенно реалистичными казались ожоги от соскользнувшего с жала паяльника мне на кожу припоя.

Однако оставалась ещё одна возможность, которую стоило попробовать применить. Что если управлять им по сети? Получится ли и насколько большой будет задержка? Будет ли «пинг» настолько большой, что машиной невозможно будет рулить?

Удалённое управление

Я стал думать, как можно передать числа, которыми управляются двигатели с LPT-порта, по сети. Первое, что пришло в голову — это локальная сеть, благо, у меня был для неё коаксиальный кабель и сетевая карта, тоже снятая с Пентиума, но второго компьютера у меня не было.

Я перебрал в голове кучу вариантов, но остановился на том же Visual Basic. Для этого в этом языке существовал другой модуль под названием winsock.ocx. В качестве протокола я сначала выбрал TCP, однако меня сразу же озадачила некоторая сложность при потере пакетов. Тогда я переключился на UDP, потому что в нём не нужно было считать отправленные пакеты. Сколько пришло, тем и будем довольствоваться.UDP просто отлично подошёл для моей цели.

Я слегка изменил программу для управления вездеходом, создав внутри неё аналог передачи позиции курсора на выход LPT, но не напрямую, а через сетевые сигналы. Поэтому теперь она разделилась на две части, клиентскую и серверную. Клиент подключался к «серверу» по IP-адресу, вводимому в текстовое поле.

Как я уже упомянул, второго компьютера у меня не было, и управлять, и смотреть на картину движения вездехода, всё равно приходилось с одного и того же ПК. Для этого нужно было запустить и клиентскую, и серверную часть, на моём компьютере, и связать их, введя в клиент IP сервера.

Для их запуска, возможно, сработает установка Windows 98 на виртуальную машину, однако сейчас я не могу этого сделать.

При программировании в Visual Basic было очень просто вставлять компоненты различных программ прямо в «формы». По-моему, я добавил в неё одним из компонентов NetMeeting, и запаковал всё в «установщик». По крайней мере, сейчас, в одной из ошибок запуска, программа ругается на именно этот неработающий компонент. Файл «Conf.exe» — это и есть программа NetMeeting. Она, в качестве рудимента, дошла до Windows Vista.

Дату изменения исполняемого файла повредил вирус, но внутри установочного CAB все даты правильные.

Получилась программа для удалённого манипулирования машиной. Правда, тестировать работу программы мог только я у себя на компьютере, и я подсоединял программу управления к серверной её части, запускавшуюся на том же компьютере, по IP 127.0.0.1.

Поскольку у меня есть веб-камера, почему бы не попробовать установить её на трактор? Я поставил, но провод от неё был настолько толстый, что управлять ей было не удобно. Чтобы испробовать телеуправление, я решил, что проще наводить камеру на машину, а сам вездеход ездил бы по столу под ней. Пользователь мог видеть перемещения машины на своём экране, через камеру, и управлять движением устройства с помощью мышки и клавиатуры.

Программа состояла из двух частей, программа-клиент и сервер. Управляющий запускал на своём компьютере клиентскую часть, а тот, у кого был компьютер с машиной — серверную. Управляющий смотрел Winipcfg IP-адрес сервера и вводил его в клиентскую часть программы, программа сама подставляла IP-адрес в NetMeeting, и они соединялись. Управление шло с видео: видео и аудио передавались через NetMeeting.

Боевой выезд

Для связи с Интернетом бодро свистел в телефонную сеть PCI-модем 3Com, который, по идее, должен был выдавать 56 килобит в секунду. Одним из крупнейших и самых известных Интернет-провайдеров, представленных на всех выставках и больше всего раздававших там предметов и буклетов с рекламой, был Demos со своим знаменитым доменом SU, что означало Soviet Union: http://demos.su . Однако мой модем с основными провайдерами: MTU Inform, Caravan, Demos и Sitek, не всегда соединялся по Dial-up на заявленной максимальной скорости, и чаще скорость была всего 33,6 килобита в секунду.

Проверить работы удалённого управление было катастрофически не с кем. Друг, с которым мы связывались по видеосвязи, был занят.

Я подумал, что, ведь, в сущности, можно было бы проверить и без обратной связи. Управление будет работать и в том случае, если если кто-то просто запустит клиент на своём компьютере и будет видеть мою камеру. Тогда, водя мышкой, он сможет поуправлять машиной. Этого было достаточно, ну а я ему потом перезвоню, и он расскажет словами, получилось или нет! Пришлось пожертвовать обратной связью в реальном времени, и я не мог получить впечатления об управлении прямо во время сеанса связи.

Пусть оператором машины буду не я, и пусть я не буду видеть и слышать водителя машины, пусть придётся только позже услышать его впечатления. Однако нужно было провести тестирование новой системы. Без этого я не мог понять перспективы и работоспособность такого подхода к удалённому управлению.

На помощь пришёл второй друг, которого звали просто Анатолич. У него был компьютер, и тоже был модем, не было ни микрофона, ни камеры. В то время разговаривать с компьютерами было не принято.

— Привет, хочешь, я тебе покажу кое-что новое?

Я вкратце описал, как управлять моей системой с его компьютера. Программа просто устанавливалась: я постарался, чтобы от пользователя требовалось наименьшее количество самостоятельных действий, и включил все компоненты, включая программу для видеосвязи, в архив для установки. Установочный файл я передал Анатоличу на дискете.

— Сначала мы созвонимся по модему, ты вот сюда набирай: Winipcfg, там смотри цифры, вставляй адрес вот сюда.

— Так, понял, записал. А что дальше?

— Кнопки работают так, у тебя откроется изображение. По видео контролируешь. Потом расскажи, что получилось!

Я стал ждать. И, в какой-то момент, металлический звонок дискового телефона зазвонил, однако соединение по медным телефонным линиями тут же перехватил модем 3Com, «подняв трубку» первым. Сначала я просто смотрел на машину, но ничего не происходило. «Что же я подключил не так?» — было, успела промелькнуть у меня мысль. Похоже, что Анатолич всего лишь искал мой IP и подключался через программу-клиент. И затем машина задвигалась.

Вездеход поехал вперёд, развернулся. Он ездил вперёд и назад, влево и вправо, повторяя движение мышки в руке Анатолича. Машина поворачивала на месте, исследуя стол и перекручивая свои провода. Анатолич быстро разобрался с управлением. Пару раз танк чуть не свалился со стола, и пришлось ловить его руками, прямо в кадре у оператора.

Передо мной сейчас, в 2002 году, телеуправляемый вездеход исследовал мой письменный стол. Он передавал видео с одной из первых веб-камер через видео- и аудиопотоки, сжатые для передачи по медным проводам одними из первых кодеков. Мой друг направлял машину своей мышкой с удалённого компьютера и наблюдал за её движением через одну из самых первых программ для передачи видео.

Похоже, Анатолич вошёл в раж первооткрывателя новой технологи. Мне показалось, что ему нравилось не только ездить, но и просто смотреть в камеру на машину с разных сторон. Мне часто приходилось распутывать провода, запутавшиеся после разворотов вокруг колёс стол вездехода.

Когда я перезвонил Анатоличу через настольный телефон и спросил его о работе технологии, он подробно рассказал, как и что он делал и что видел, и что всё работало, как я и сказал.

Результат тестирования и отзыв оператора

Друг рассказал, что задержка при управлении в долю секунды почти не мешала вождению, и что ему очень понравилось.

Долгое время я не хотел устанавливать на компьютер Windows XP, который вышел недавно. С одной стороны, интерфейс Windows 98 мне нравился больше, а, с другой, мне не хотелось терять быстродействие компьютера. Ведь XP, хоть и хвалился скоростью своей работы, на практике был заметно медленней, чем Windows 98.

Оказалось, что моя видеокамера Kensington внезапно также перестала работать с какими-либо Windows, старше Windows Millenium. Поэтому я не мог ее использовать, и долгое время оставался без веб-камеры. Денег на новую у меня не было.

Microsoft прекратила поддержку NetMeeting и MSN Messenger. Поскольку в Windows XP «vbio32.dll» уже не посылал сигналы на выходы LPT-порта, я с головой погрузился в написание диплома.

Из положительного заключения оператора созданного устройства по результатам тестирования, стало понятно, что, несмотря на некоторые неудобства, скорости 33,6 кбит/с и видео и аудио, сжатых первыми кодеками, хватало на управление по видеосвязи, и задержка не мешала движению и контролю над подключённой машины.

Только представьте, что управлять удалённым устройством, при правильном подходе, можно было из любой точки мира и видеть результаты своих действий в прямом эфире, прямо на экране! Пусть и на пузатом экране семнадцатидюймового ЭЛТ-монитора.

https://habr.com/ru/articles/751204/
Это моя статья на для Habr.com и сюда, к сожалению, полностью не влезла, поэтому пришлось немного сократить. Если хотите, посмотрите полную версию, на Хабре. В ней больше технических подробностей.

Ремонт rtx 3080 ti от Palit⁠ ⁠

Сегодня на ремонтном столе очередная карта от Palit, rtx 3080 ti gaming pro:

Карта «на пломбе», но мы, к сожалению, сразу видим, что это не показатель. Клиентом заявлена неисправность «да там только гпу поменять» (действительно, всего лишь)))). Особенность подобных ремонтов — отсутствие «гпу» в свободной продаже. А в случае их наличия — большая стоимость ремонта.

Сразу же вскрываем карту и убеждаемся, что чип пробит по питаниям pex и 1.8v. Снимаем чип и проверяем карту на проблемы. Кз по 1.8 остается и выясняется, что у нас так же «бит» чип памяти, поэтому снимаем и его. После этого обнаруживаем и короткое замыкание по 12в, при устранении которого оказывается, что карту уже пытались «паять»:

Ибо дроссель уже сидел на свинцовом припое и с легкостью «выпал» из карты во время пайки. Ставим новый дрмос и проверяем корректность работы:

После этого можно уже и ставить новый гпу на плату:

Есть очень много мифов на тему «замены ГПУ». Что это крайне ненадежно, пайка чипа будет хуже завода и прочие странные рассуждения. Распространенные крайне низкоквалифицированными сервисами / со времен gtx 700 линейки, когда карты велись на «прогрев». Могу лишь сказать, что заводская пайка ГПУ современных карт — крайне ненадежна из-за бОльших тенмператур активности «бессвинцового припоя» (который не вредит окружающей среде). Тогда как в большинстве сервисов чипы «сажаются» на свинцовый припой, который, помимо температур, более «прочный».

После чего собираем и тестируем карту:

Показатели температур под нагрузкой отличные. Можно выдавать карту клиенту.

Для ремонта можно обратиться ко мне в тг — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Видеокарты нашей молодости. nVidia GeForce 4 MX440⁠ ⁠

Говоря о видеокарте MX440, какие чувства у вас возникают?

Данная видеокарта является достаточно известной и даже иногда используется в качестве мемов.

Лично я к данной видеокарте отношусь очень положительно, это была моя третья видеокарта с момента приобретения домашнего компьютера и она удовлетворяла большую часть моих потребностей. Я играл на ней в такие игры как Half-Life, Half-Life 2, GTA Vice City, GTA San Andreas, Call Of Duty, Call Of Duty 2,Блицкриг, Дальнобойщики 2, NFS U2 и многие другие.

Даже после того как я купил FX5200 и сильно разочаровался в производительности DirectX 9 (а моей любимой игрой был Half-Life 2), я ушел обратно на MX440 и сидел вплоть до 2009 года. Современный Half-Life 2 на любой FX запускается уже с автоматической припиской –dx8 что многократно повышает производительность, но это уже другая история.

Сразу хочу предупредить, что дальше в статье будет еще очень много о личном использовании карт данных серий (а у меня их было немало).

Говоря о GeForce MX440 нельзя сразу определить насколько она производительная. Несмотря на все наклейки с объемом памяти, а иногда и шириной шины, нельзя с уверенностью сказать насколько она будет быстрой. При этом она еще существует на двух разных ядрах: NV17 и NV18.

Наша гостья сегодня на ядре NV17.

nVidia GeForce 4 MX440. Лицевая сторона.

Первое что бросается в глаза это пассивная система охлаждения и фиолетовый текстолит. Некоторые сразу могут определить вендора Palit Daytona который позднее станет просто Palit.

nVidia GeForce 4 MX440. Обратная сторона

Кстати недалеко от радиатора охлаждения есть разъем для подключения вентилятора, видимо предполагались версии с активным охлаждением. Но чаще всего этим пользовались ребята, которые выжимали из видеокарт соки, либо чтобы банально не грелась. Кстати именно из за пассивного охлаждения маленький я (мне было 11) познакомился с первым в жизни «отвалом». А потом из за недостатка охлаждения я словил «отвал» жесткого диска, но это тоже другая история.

По количеству разъемов для вывода картинки все отлично, у нас их 3, но все аналоговые. D-Sub(VGA), S-Video(чисто композит) и RCA(тюльпан, колокольчик). Кстати нельзя одновременно подключить к ней два телевизора через S-Video и RCA.

Помню, как я впервые подключился к домашнему телевизору через длинный шнурок RCA. Долгая борьба с качеством картинки и пониманием что ни чего ты тут не сделаешь. Зато, таким образом, я мог показывать всей семье сидящей на диване наши фотографии с цифрового фотоаппарата или запускать какое-нибудь кино с DVD диска, так как DVD проигрывателя у нас не было, был обычный видик GoldStar. Кстати данный метод я эксплуатировал до 2017 года. Я очень часто переезжал и еще в начале 2010 года собрал компактный Pentium 4 именно с такой видеокартой. А на съемных квартирах чаще всего были кинескопные телевизоры с композитом к которым я и подключал свой так называемый медиа центр.

Наклейка с характеристиками. А у нас тут целых 128 Мегабайт.

Вообще когда я был мелкий все MX440 что я брал в ближайшей комиссионке были на 64 мегабайта. Когда у них появилась версия на 128 мегабайт за целых 700 рублей (2005 год вроде) я очень долго ходил и облизывался, ведь я думал, чем больше памяти, тем быстрее видеокарта. Будем честными вы, скорее всего, тоже когда то так думали. Потом там правда появилась, по моему мнению, карта еще лучше, MX4000 на 256Mb которую я в итоге и купил.

Вернемся к нашей гостье.

Начнем с того что данная карта относится к таким картам от которых у игроков в то время сложилось плохое впечатление. Нет, не из за ограниченной поддержки чего либо, а из за тормознутости.

Графический процессор как я уже говорил на ядре NV17 и работает на частоте 250МГц.

Чипы оперативной памяти PMI.

Память тут построена на 8 чипах SDRAM (!) памяти по 16 мегабайт, что в сумме составляет 128 мегабайт, работает на частоте 287 (!) МГц c шириной шины 128 бит. Именно память тут и является таким узким горлышком производительности. Единственное что я только не понял, это как достигли такой частоты на SDRAM, вроде как 200 МГц был потолком. Аппаратный DirectX 7.1, пиксельные и вертикальные шейдеры на данной видеокарте эмулированы.

Именно на такой тормоз капали мои слюнки в детстве, интересно сразу бы я заметил разницу или нет. На тот момент у меня стояла MX440 AGP 8x уже построенная на ядре NV18, с памятью хоть и на 64 мегабайта, но уже DDR. Бонусом было активное охлаждение видеокарты и разъем DVI.

Микросхема с прошивкой

Смотря на все эти характеристики можно предположить, что карта относится к офисному сегменту, однако зачем такой большой объем памяти для тех лет?

Кстати AGP шина у данной карты 4х.

Давайте глянем на тесты этой карточки.

На моей неизменной тестовой платформе с Intel Pentium D 935 карта выбивает 3515 попугаев. Но ведь секунду, GeForce 2 MX400 с 32 мегабайтами выбивала 3000 попугаев. Как видите объем памяти не чего не значит.

Можно бы сделать финал, но.

У меня есть еще одна видеокарта MX440. Мы не будем ее разбирать так досканально, мы лишь глянем внешку.

Согласитесь, это уже похоже на видеокарту на которой можно поиграть. Из технических характеристик это у нас ядро NV18, о чем говорит нам наклейка с припиской 8X, частота графического процессора 275МГц и память у нас из 8 микросхем DDR памяти по 8 мегабайт работают на частоте в 500 МГц с шириной шины 128 бит. Данная карта выбивает в 3dMark 2001 7200 попугаев, что даже больше чем выбивает FX5200, но при этом не догоняет ATI Radeon 9100 о котором мы поговорим в следующей статье.

А на этом я пожалуй закончу. До скорых встреч и всем спасибо.

Видеокарты нашей молодости. nVidia GeForce Riva TNT2 M64⁠ ⁠

Продолжаем разбирать списанное дорогие друзья. Сегодня к нам попал обрезок полноценной Riva TNT2. А обрезан он именно по шине, не зря в названии есть приписка «M64».

Итак давайте посмотрим на данный экземпляр чуть ближе.

nVidia GeForce Riva TNT2 M64. Лицевая сторона.

nVidia GeForce Riva TNT2 M64. Обратная сторона

Видеокарта достаточно компактная, у AGP разъема нет привычного крючка для фиксации платы в разъеме, а из видеовыходов у нас только D-Sub (VGA).

Система охлаждения активная, но радиатор очень тонкий. В работе видеокарта прогревается до сумасшедших 55 градусов(при проверке в 3DMark)

В отличии от предыдущей видеокарты, здесь известен вендор который ее выпускал.

Наклейка с описанием карты

Изготовитель данный видеокарты Ennyah (если честно ранее никогда не слышал).

Пробежимся немного по техническим характеристикам данной видеокарты.

Частота графического процессора составляет всего 125 МГц, не имеет пиксельных шейдеров и на борту у нас аппаратная поддержка только DirectX 6.0

Память у нас здесь типа SDRAM набранная 4 микросхемами Samsung по 8 мегабайт — в сумме 32 мегабайта памяти на борту. Память работает на частоте 125МГц с шириной шины 64 бита. К слову Samsung имела плохую славу из за слабого разгона, при этом надежность была достаточно высокой.

Шина же у видеокарты AGP 4x

Самое интересное что, несмотря на то, что данная видеокарта является удешевленным вариантом TNT2, были варианты еще дешевле, а именно Vanta.

Микросхема с прошивкой видеокарты

Сложно поверить, но кроме замены вентилятора у данной видеокарты не было ни каких ремонтов. Хотя тут всего один конденсатор который мог вздуться.

Честно ни когда до этого не эксплуатировал данные видеокарты, но чисто теоретически можно предположить что на ней можно сыграть в Half-Life, Quake 3, Герои 3, Diablo 2. список в целом не маленький. Графический чип Riva TNT2 был представлен nVidia в 1999 году и, судя по статьям, составлял конкуренцию таким картам как Matrox G400 и 3Dfx Voodoo 3, наш же экземпляр прилично слабее.

В тесте 3DMark 2001 (Хотя наверное стоило таки запускать 2000) видеокарта набирает разное количество попугает в зависимости от драйвера. На последнем драйвере для Windows XP она набирает 789 попугаев. На штатных драйверах от Windows XP набирает 537. При этом видеокарта не очень дружит с Windows XP, в некоторых случаях при загрузке вылетает синий экран если стоят драйвера более старшей версии чем Detonator 30.

Забыл сказать что тестовая платформа была на базе Intel Pentium D 935.

Попугаи на версии драйвера 61

Ну и в конце вам скриншот с AIDA64

Забавно было за всю свою компьютерную практику пощупать Riva TNT2 в 2023 году впервые, первую TNT в руках держал году так в 2011, и то только в целях технического обслуживания.

Спасибо всем и до новых встреч. Вас ждет еще много статей про старые железки.

Видеокарты нашей молодости. nVidia GeForce 2 MX400⁠ ⁠

Продолжая перебирать списанное оборудование, я наткнулся на коробку с AGP видеокартами. Смотря на их количество и разнообразие, я решил поочередно о тех что нам запомнились, уделить статью на Пикабу.

Итак, сегодня у нас с вами видеокарта на AGP шину nVidia GeForce 2 MX400 на 32 мегабайта. К сожалению я не смог узнать вендора видеокарты, подозреваю NoName.

GeForce 2 MX400. Лицевая сторона

GeForce 2 MX400. Обратная сторона

По фотографиям мы видим, что система охлаждения держится на пластиковых клипсах и она активная. Сложно сказать родной ли вентилятор системы охлаждения, но радиатор точно родной. Так же мы можем видеть, что у разъема AGP нет привычного крючка, которым видеокарта фиксировалась в разъеме AGP.

Из выводов изображения у нас тут только D-Sub(VGA) выход.

Чип с прошивкой видеокарты

Наклейка с информацией о карте.

Пробежимся немного по техническим характеристикам видеокарты.

Частота графического процессора составляет всего 200 МГц, в наше время это просто смех. Я помню еще то время когда Radeon HD7770 гордо написал на своей видеокарте GHz Edition и это было в 2013 году. Отвлеклись, идем далее. Пиксельных шейдеров у нас тут всего 2, аппаратная поддержка DirectX 7.0. К слову это была первая видеокарта на которой я прошел Half-Life 2.

Памяти на борту у нас всего 32 мегабайта, она набрана 4 микросхемами SDRAM памяти Winbond по 8 мегабайт. Частота памяти составляет 166 МГц, а ширина шины 128 бит.

Сама шина AGP работает в режиме 4х.

Разъем VIP (Video Interface Port) для подключения устройств работающих с видеокартой.

Так называемая фаза питания из одного N канального транзистора 60N03L

На моей тестовой платформе с Intel Pentium D 935 видеокарта набирает чуть больше 3000 попугаев в 3DMark 2001

Ну и в конце вам скриншот из AIDA64

Подобная карта попала мне в руки в составе моего первого полноценного ПК на базе Intel Pentium 4 2.40 в году так 2006. Прошел на ней такие игры как Half-Life, Half-Life 2, Global Operations, COD, GTA II. Потом я ее поменял на карточку помощнее, но это уже совсем другая история.

Всем спасибо и до новых встреч.

Самое популярное оборудование у игроков в Steam⁠ ⁠

Инфографика: рейтинг оборудования пользователей Steam, июнь 2023 года

По следам поддельной видеопамяти, ремонт rtx 3070m⁠ ⁠

В ремонт попала очередная партия видеокарт с Китая. (если кто-то из комментаторов угадает, сколько карт из 28-ми карточной партии удалось починить — с меня презент:) )

С достаточно стандартным дефектом — из-под Windows код ошибки 43, не устанавливается видеодрайвер. Прогнав матс — мы увидели ошибки при обращению к одному из чипов памяти. Младший инженер посмотрел карту, назвав свою версию произошедшего — плохая пайка видеочипа с завода. Достаточно типичная неисправность для абсолютно всех старших видеокарт, которая стала заметна только сейчас, когда охлаждения для видеокарты весят в разы больше самого текстолита и провисают.

Но вот старший инженер не поверил в такую версию событий и за 10 секунд «разоблачил китайцев»:

Вот так выглядит видеопамять на данной видеокарте. Тут много нюансов, но, сразу же, взгляд зацепился за шрифт и мы начали «копать глубже», сняв верхний слой:

(Справа представлен новый чип памяти Samsung k4z80325bc-hc16, напрямую с завода)

У нас двойная маркировка на видеопамяти. И настоящая дата производства данной памяти не 18 неделя 2022 года, а 13 неделя 2021 года. Сам, откровенно говоря, не понял до конца, зачем это сделано. Но факт остается фактом — видеопамять на данной карте Б\У и очень сильно.

А значит меняем весь комплект видеопамяти на новый самсунг, заодно, немного увеличив разгонный потенциал видеопамяти:

Теперь отмываем видеокарту:

И делаем замеры сопротивлением перед подключением к ЛБП:

Ну и наконец-то тесты:

Производительность данной видеокарты, несмотря на мобильный ГПУ — на уровне RTX 3060 ti. А учитывая небольшой апгрейд в +1500 по памяти в Windows — обгоняет данную видеокарту.

Ремонт по замене всей видеопамяти и всех термоинтерфейсов вышел клиенту в 10 тысяч рублей и 6 месяцев гарантии.

Для ремонта можно обратиться ко мне в тг — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Ремонт ноутбука msi и загадка rtx 3060⁠ ⁠

Сегодня в ремонте достаточно интересная модель — msi gf65 thin, а ещё интереснее — его история. Это тонкий игровой ноутбук. В одном предложении сразу 2 прилагательных, которые несовместимы со словом «ноутбук».

Ноутбук был вполне рабочий, пока в порыве гнева его не решили ударить — он был в выключенном состоянии и более не включился. Поскольку мой контакт потеряли — пришлось обращаться в сервис по ремонту ноутбуков перед которым была поставлена задача — оценить целесообразность восстановления данного девайса. Сервисный центр оценил восстановление данного девайса в 20 тысяч за замену матрицы. На что клиент прислал ссылку на новую матрицу стоимостью в 6000р (забавно, что 144гц матрицы не настолько дорогие на ноутбуках). Сервис мужественно промолчал и выдал спустя полторы недели клиенту за 9500р, правда, ноутбук работал не совсем стабильно. Вернее, не работал стабильно совсем — постоянные синие экраны и зависания. С чем человек обратился уже во второй сервис, в котором приговорили ссд и сам слот. Действительно, слот физически поменяли, причем, достаточно красиво:

Ну чтож, после второго сервиса ноутбук начал стабильно работать, правда, видеокарта системой видится, а драйвер не ставится. Именно с этой жалобой клиент в итоге и пришёл к нам — в кс вместо 200\300 кадров — 30 фпс. М-да, честно говоря, удивлен халатности предыдущих сервисов, но что-ж, будем разбираться.

Учитывая предысторию — запускаем матс и видим забавные показания:

Видеокарта отказывается идентифицировать себя как устройство 🙁 А значит видеокарта висит в посткоде D6 и однозначно стоит посмотреть, что случилось с ГПУ после удара.

Ссд на месте уже нет — клиент попросил вернуть деньги за предыдущий ремонт и ссд у него забрали. В остальном, ноутбук, мягко говоря, не чистый.

Наконец-то получив доступ к чипам — делаем визуальный осмотр:

ГПУ имеет несколько неприятных сколов. Но всё же — приступаем к основной работе — ставим плату на паяльную станцию и снимаем все бга чипы, которые относятся к видеокарте:

Видим вполне закономерную картину:

Оторвано большое количество пятаков, около 40-50 суммарно по всем углам. Поэтому надо восстановить все необходимые:

И реболлим все чипы на плате, восстановив 1 оторванный контакт на самом гпу. После чего запаиваем всё на место.

Делаем замеры, чтобы убедится в верной посадке (поскольку, лимит на медиа закончился — всех замеров не будет :((()

Меняем все термоинтерфейсы, которые были в плохом состоянии:

И наконец-то запускаем ноутбук с нашей тестовой системой, получив успешную установку видеодрайвера.

А дальше тесты 🙂 В ларке ноутбук набирает внушительные 92 средних кадра на высоких настройках, а температуры гпу не превышают 78°

Цена этого ремонта вышла в 14300 с новым m2 500gb.

Чтобы обратиться для ремонта — можно связаться со мной в тг, @Bisenen.

Любой вопрос по железу можно спросить в комментариях или написать в моей группе по помощи в тг.

Ремонт rtx 3070 после перевозки⁠ ⁠

Привет читателю! На ремонтом столе colorful igame rtx 3070 — одна из самых мощных 3070 по плате и охлаждению. А также любимица наших собратьев с миской риса и кошкоженой. Поэтому очень часто такие карты «не доезжают» до России.

Кто заметит неисправность по первому фото (уже конечный результат ремонта) — огромный молодец!

Пришло две карты от постоянника, с похожими неисправностями, которые видны на этих фото:

Рассмотрим ремонт одной из них — а вот и основная проблема:

Это самая слабая часть карты, которая очень часто повреждается, поэтому приступаем к работе:

Трещина оказалась глубокой. Восстанавливаем карту с двух сторон:

Финально заливаем карту и фиксируем:

После этого займемся уроками ИЗО и труда:

Добавим лака и финально заизолируем область:

Видеокарта проходит все тесты и прекрасно работает :

Пост получался слишком длинным, поэтому пришлось его сократить в 3 раза 🙁

Цена ремонта составила 8000р для постоянного клиента.

Для ремонта можно обратиться ко мне в тг — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Пробитая диф линия — не приговор? Ремонт rtx 3090 с мертвым гпу?⁠ ⁠

Привет, читателю. Этот пост будет необычным, больше познавательным и своеобразным «гайдом» для мастеров.

Полное видео с этим ремонтом можно посмотреть тут : ТЫК

Ну а на ремонтном столе сегодня несколько наших карт с типичной проблемой, например msi suprim rtx 3090:

Карта, которую специально убивали по слоту, завышенное по нулевой дифф паре. Большинству мастеров известно, что в таком состоянии видеокарта корректно работает в платформах компании AMD, поскольку на данных материнских платах слот PCIe «считывается наоборот». Вот так выглядит «чтение» видеокарты через материнскую плату с процессором intel:

При таком чтении плата сразу же упирается в ошибку по нулевой дифф паре и не распознает устройство.

А вот так выглядит вычитка на материнских платах с процессором AMD:

То есть при установке этой видеокарты в AMD платформу — карта должна заработать до первой ошибки ( Поскольку карты могут работать только в режиме x1 x2 x4 x8 и x16 — придется ограничиться х8 режимом). И, действительно, видеокарта работает в х8 режиме на АМД плафторме:

Но вообще никак не определяется в платформе intel из-за проблемы по первой дифф линии.

Давайте же сделаем из intel платформы — amd платформу. Данная модицикация доступна для 1200 и 1700 сокета. Обратимся к документации от компании интел для линий PCIe. Это таблица распределения линий для процессора 1700 сокета, которая находится в свободном доступе на сайте intel:

Как видно, карта действительно не может запуститься в обычном режиме 1×16. Зато есть режим 1×16 Reversed, где запуск должен пройти успешно! Для переконфигурации платформы потребуется модификация платы или процессора, CFG[2] нужно перевести из положения 1 в положение 0.

В нашем случае использовалась материнская плата на сокете LGA1700:

И модификация проводилась на процессоре, необходимо замкнуть данный контакт с землей:

В результате чего видеокарта работает в материнской плате msi pro z690p wifi:

И проходит все тесты, набирая даже полноценное количество баллов (разница с режимом работы x16 4.0 около 1-2%. gamerock 3090 набирает в данном тесте около 7500 баллов, inno3d ichill x3 около 7100):

В видео рассмотрен ещё один интересный случай — inno3d rtx 3080ti с похожей проблемой. Ну и, конечно же, чуть больше тестов 🙂

Чтобы обратиться для ремонта видеокарты — можно связаться со мной в тг, @Bisenen.

Задать любой вопрос, связанный с десктоп железом можно в моей группе тг.

Популярный радиолюбительский компьютер «Специалист»⁠ ⁠

Популярным радиолюбительским ПК был «Специалист», разработанный в 1985 году Анатолием Волковым из города Днепродзержинск. Его описание было опубликовано журналом «Моделист-конструктор» в 1987-м году. В этой модели также стоял процессор КР580ВМ80А, но с чуть большей частотой — 2 МГц, объём ОЗУ составлял 32 или 48 Кбайт, ПЗУ — от 2 до 14 Кбайт.

Компьютер отличался очень простой и удачной схемотехникой, позволявшей процессору работать без каких-либо задержек со стороны видеоконтроллера и других компонентов ПК. Но главной его привлекательной особенностью была поддержка чёрно-белой графики с разрешением 384 × 256 точек. Текстового режима у «Специалиста» не было, символы, как и на БК-0010, выводились в графическом режиме, что, с одной стороны, замедляло отображение текста, зато позволяло без ограничений использовать любые символы, включая строчные русские и английские буквы.

Эта разработка также была широко известна и чрезвычайно популярна среди радиолюбителей, которые вносили в неё разнообразные усовершенствования — например, добавляли работу с цветом. В журнале «Моделист-конструктор» публиковались дампы программ в машинных кодах процессора для «Специалиста», в том числе Монитора, Бейсика, прикладных и игровых программ. Вообще, для этого ПК было создано большое количество разнообразных программ и игр, в основном перенесённых с других ПК.

Для него также подходили многие программы от «Радио-86РК», хотя из-за различий в архитектуре этих ПК они часто требовали адаптации. Из языков программирования для «Специалиста» были реализованы Ассемблер, разные варианты Бейсика, Форт, Паскаль и Си — надо сказать, очень неплохой набор на разный программистский вкус.

Сравнение видеокарт NVIDIA GeForce RTX 30-й серии

Общие слова:

Рынок видеокарт в 2021-м году способен предложить GPU для самых требовательных пользователей. Бесспорным лидером в этой области который год является компания NVIDIA, карты GeForce могут похвастаться не только высокой производительностью, но и крутым софтом. Последние наработки компании представлены в видеокартах GeForce RTX 30-й серии: 3060, 3060 Ti, 3070, 3070 Ti, 3080, 3080 Ti и мощнейшей 3090. Восстановим хронологию их выхода.

Серия была анонсирована 1 сентября 2020-го, и уже на 17 число был назначен день старта продаж RTX 3080, а 24 сентября и RTX 3090. Запуск ознаменовался падением сайта официального интернет-магазина Nvidia из-за высокого ажиотажа. Выпуск карт 3070 был отложен на две недели, чтобы обеспечить их большую доступность. 5 октября генеральный директор Nvidia Дженсен Хуанг объявил о задержках в производстве карт из-за нехватки поставок необходимых частей. 1 декабря стартовали продажи RTX 3060 Ti, а 25 февраля компания выпустила самый массовый и бюджетный вариант – карту RTX 3060. Летом 2021 мы получили карты 3080 Ti и 3070 Ti c ограниченной в два раза скоростью хэширования – на такие меры компания пошла, чтобы снизить популярность игровых видеокарт среди майнеров.

Особенности:

Все карты RTX 30-й серии основаны на архитектуре Ampere и оснащены аппаратным ускорением трассировки лучей с RT ядрами второго поколения и ядрами Tensor третьего поколения. Фирменные технологии Nvidia оптимизируют производительность и способны значительно улучшить картинку в играх. При покупке любой карты 30-й серии вам становятся доступны:

• NVIDIA DLSS
• NVIDIA Reflex
• NVIDIA Broadcast
• PCI Express Gen 4
• Resizable BAR
• Приложение NVIDIA GeForce Experience
• NVIDIA Ansel
• NVIDIA FreeStyle
• NVIDIA ShadowPlay
• NVIDIA Highlights
• NVIDIA G-SYNC
• Драйвера Game Ready
• Драйвера NVIDIA Studio
• NVIDIA GPU Boost
• Vulkan RT API, OpenGL 4.6
• Поддержка VR

Предлагаем взглянуть на показатели, которые можно найти на официальном сайте NVIDIA.

Первое заметное отличие у карт 30-й серии – количество ядер CUDA. Они аналогичны обычным ядрам в процессоре и оптимизированы для одновременного выполнения множества вычислений, что очень важно для современной графики. Чем больше ядер – тем больше задач ваш GPU сможет оперативно обрабатывать.

Карта	RTX 3090	RTX 3080 Ti	RTX 3080	RTX 3070 Ti	RTX 3070	RTX 3060 Ti	RTX 3060
Количество ядер	10496	10240	8704	6144	5888	4864	3584

Показатель тактовой частоты также чрезвычайно важен при выборе карты, чем больше частота, тем больше данных сможет обработать графический ускоритель.

Карта	RTX 3090	RTX 3080 Ti	RTX 3080	RTX 3070 Ti	RTX 3070	RTX 3060 Ti	RTX 3060
С ускорением	1.70 Hz	1.67 Hz	1.71 Hz	1.77 Hz	1.73 Hz	1.67 Hz	1.78 Hz
Базовая частота	1.40 Hz	1.37 Hz	1.44 Hz	1.58 Hz	1.50 Hz	1.41 Hz	1.32 Hz

Конечно же, нельзя забывать о количестве видеопамяти, ведь именно на основе этого показателя среднестатистический пользователь подбирает карту для новой сборки или апгрейда своего ПК. Память выступает в роли кадрового буфера, в который для дальнейшего считывания и обработки направляются видеоданные, а также здесь хранятся текстуры. GDDR6X, установленная на топовых картах 30-й серии, способна обеспечивать пропускную способность до 1 Тбайт/с, а это значительные преимущества в 3D-рендеринге, играх и решении задач искусственным интеллектом.

Карта	RTX 3090	RTX 3080 Ti	RTX 3080	RTX 3070 Ti	RTX 3070	RTX 3060 Ti	RTX 3060
Объем и тип памяти	24 ГБ GDDR6X	12 ГБ GDDR6X	10 ГБ GDDR6X	8 ГБ GDDR6X	8 ГБ GDDR	8 ГБ GDDR6	12 ГБ GDDR6

Не менее важно обратить внимание на показатели энергопотребления и температуры нагрева карт при работе с максимальной графической нагрузкой. Так, температура графических ускорителей RTX 30-й серии при полной загруженности может достигать 93° С, поэтому вам понадобится серьезное охлаждение. Также Nvidia заранее указывает количество общей мощности для питания вашего ПК.

Карта	RTX 3090	RTX 3080 Ti	RTX 3080	RTX 3070 Ti	RTX 3070	RTX 3060 Ti	RTX 3060
Энергопотребление	350 Вт	350 Вт	320 Вт	290 Вт	220 Вт	200 Вт	170 Вт
Рекомендованное питание	750 Вт	750 Вт	750 Вт	750 Вт	650 Вт	600 Вт	550 Вт

Внешний вид:

Сборка компьютера начинается именно с видеокарты, поэтому при выборе корпуса и остальных комплектующих важно ориентироваться на размеры вашего GPU. Так, самой маленькой из карт 30-й серии оказывается 3060, а самой крупной – 3090, что довольно логично.

Карта	RTX 3090	RTX 3080 Ti	RTX 3080	RTX 3070 Ti	RTX 3070	RTX 3060 Ti	RTX 3060
Длина	313 мм	285 мм	285 мм	267 мм	242 мм	242 мм	242 мм
Ширина	138 мм	112 мм	112 мм	112 мм	112 мм	112 мм	112 мм
Высота	3 слота	2 слота	2 слота	2 слота	2 слота	2 слота	2 слота

Если говорить о референсных видеокартах (Founders Edition, выпущенных и собранных Nvidia от и до), то они обладают стильным минималистичным дизайном. Все карты 30-й серии оснащены двумя вентиляторами, но вертушки в Nvidia GeForce RTX 3090 и GeForce RTX 3080 имеют независимую конфигурацию push и pull и располагаются на противоположных сторонах радиатора. У RTX 3070 и RTX 3060 Ti вентиляторы расположены на одной, внешней стороне. Корпус карт выполнен в стильной серебристой металлической окантовке с черным радиатором системы охлаждения. Обратная сторона GeForce RTX 30-й серии закрыта металлическим бэкплейтом. Он не только помогает рассеивать тепло, но и защищает печатную плату от деформаций на изгиб.

Подведем краткий итог:

• RTX 3090

Карта для настоящих компьютерных энтузиастов. Многие смотрят на 3090 как на замену Titan, и учитывая цену и показатели 3090, она действительно нашла свое место на рынке. Карта обладает гораздо большим объемом памяти, чем требуется большинству игр, поэтому позволяет прикоснуться к 8К геймингу с отличным FPS уже сегодня. 3090 по-настоящему подойдет всем тем, кто профессионально занимается 3D-анимацией, видео и графикой.

• RTX 3080 и 3080Ti

Настоящие флагманы среди нового поколения карт от NVIDIA. Если ваши финансы позволяют – 3080 и 3080 Ti станут для вас лучшими графическими чипами для комфортной игры с высоким FPS в разрешении 2К и 4К. Память GDDR6X принесет значительный рост производительности по сравнению с картами более низкого уровня, так же как и 9000 и 10000 ядер CUDA. Для максимальной отдачи вам понадобится мощный процессор и море оперативной памяти, но финальные показатели будут стоить всех затрат. Конечно, энергопотребление здесь на соответствующем уровне, в связи с чем, вам нужно заранее побеспокоится о продуваемости корпуса и достаточном питании.

• RTX 3070и3070 Ti

Хорошие карты для 2К гейминга, которые могут выдавать 30 fps в 4K. По соотношению цена\производительность 3070 и 3080 смотрятся значительно увереннее 3070 Ti, так как последняя дает не такой большой буст при значительном увеличении цены.

• RTX 3060и3060 Ti

Как мы уже писали выше, Nvidia GeForce RTX 3060 Ti предлагает 4864 ядра Nvidia CUDA и 8 ГБ памяти GDDR6. Это отличает этот GPU как от RTX 3070 (5888 ядер CUDA, 8 ГБ памяти GDDR6), так и от RTX 3060 (3584 ядра CUDA, 12 ГБ памяти GDDR6). Таким образом, данная карта кажется разумным выбором для бюджетных сборок, а также для пользователей, которым по-прежнему нужна достойная производительность в разрешении QHD. 3060 же идеально подойдет тем, кто ищет достойной частоты кадров в разрешении 1080p за разумные деньги.

RTX 30-й серии остаются одними из самых желанных и самых мощных GPU на рынке. В компьютерах Boiling Machine мы используем самые топовые GeForce RTX и окружаем их комплектующими соответствующего уровня. Компьютеры из серии Master способны подарить вам максимальную производительность, 200+ FPS в играх на ультра настройках, а также взять на себя самые тяжелые нагрузки профессиональных приложений.
